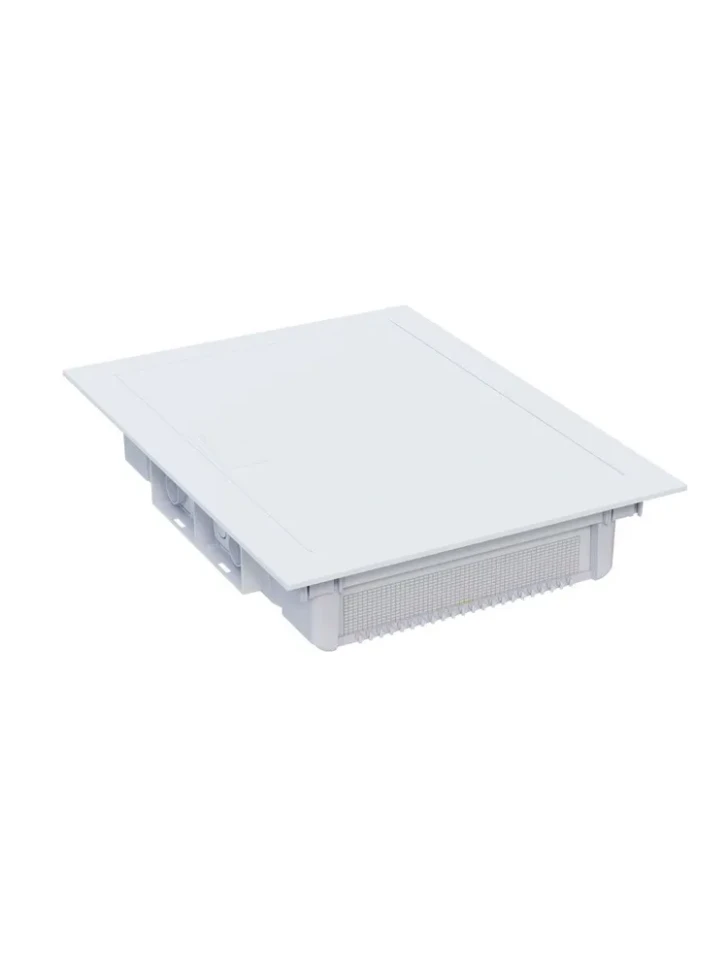

Щит встраиваемый 24 модуля белый OptiBox Pro 24-VNR-IP40

Корпус пластиковый OptiBox Pro 24-VNR-IP40 (артикул 379799, производитель КЭАЗ)
Назначение:
Распределительный щит для установки модульных устройств с креплением на DIN-рейку. Предназначен для ввода и распределения электроэнергии в гражданских и промышленных зданиях. Совместим с модульными устройствами OptiDin и счётчиками электроэнергии OptiMer.

Основные характеристики:

Тип установки: встраиваемый.

Степень защиты: IP40 (защита от твёрдых частиц диаметром ≥1 мм, отсутствие защиты от влаги).

Количество модулей DIN: 24 (2 ряда по 12 модулей, 2×12).

Количество рядов: 2.

Материал корпуса, рамы и дверцы: пластик.

Габариты (Ш×В×Г): 385×500×100 мм.

Номинальный ток: 125 А.

Номинальное напряжение: 220–400 В.

Цвет корпуса: белый (по каталогу RAL 9016).

Цвет дверцы: непрозрачная белая.

Ударная прочность: IK07 (выдерживает удар энергией до 1 Дж).

Класс горючести: V0 (по UL94, самозатухающий материал).

Диапазон рабочих температур: от −25
∘
C до +60
∘
C.

Климатическое исполнение: УХЛ3 (по ГОСТ 15150-69).

Срок службы: 25 лет.

Межосевое расстояние между рядами: 125 мм.

Размер DIN-рейки: 35×7,5 мм (оцинкованная).

Конструктивные особенности:

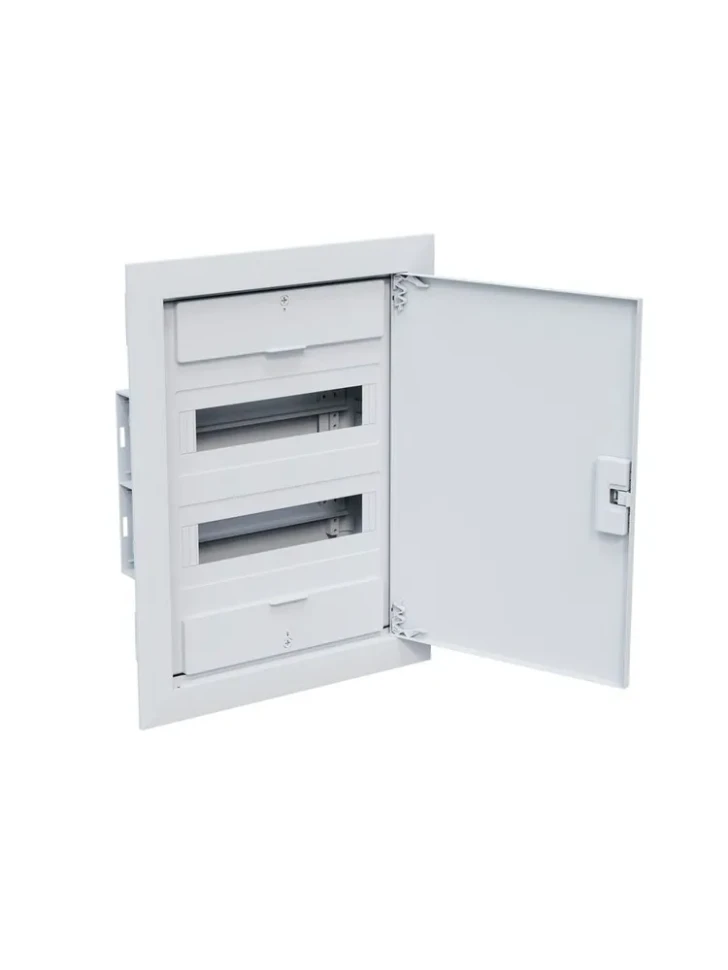

съёмная цельнометаллическая рама с DIN-рейками;

увеличенное пространство для монтажа кабеля по всем сторонам корпуса;

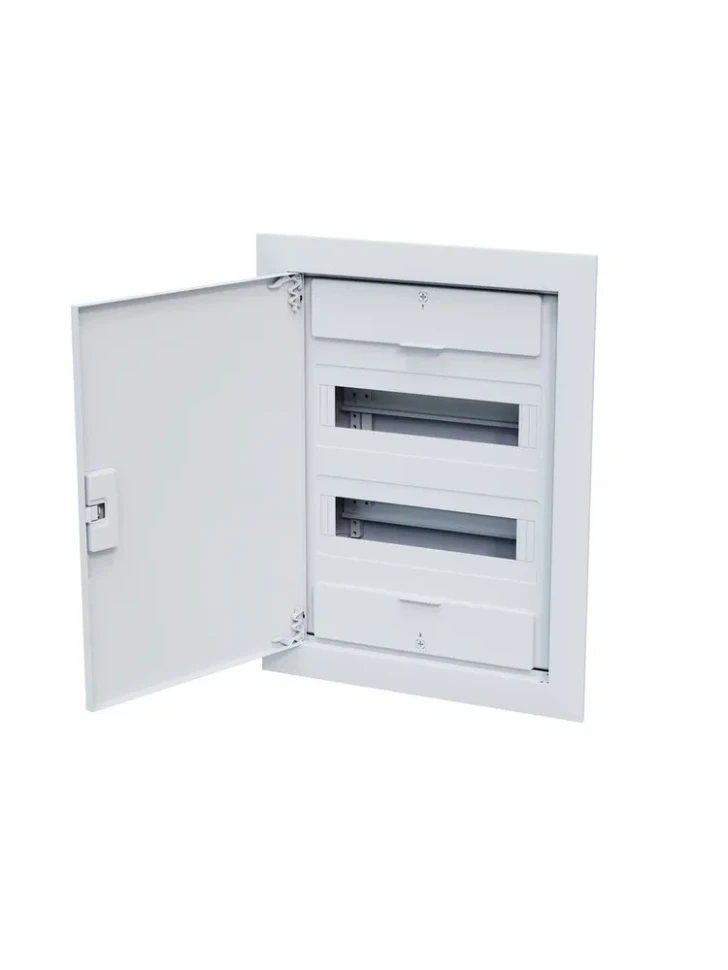

возможность левого или правого открытия дверцы (удобство при выборе места установки);

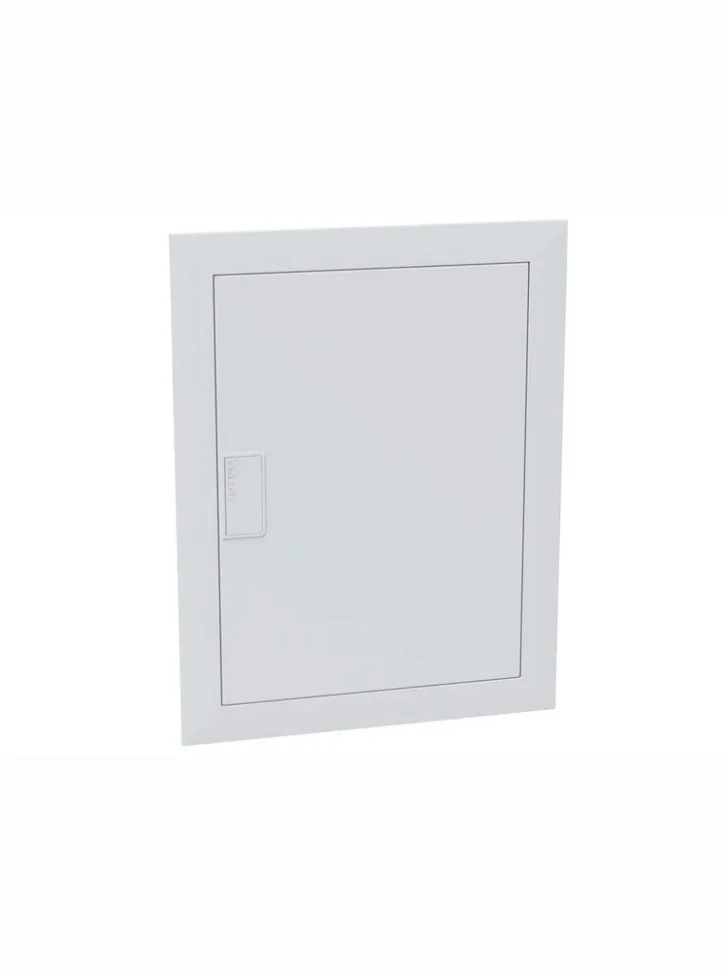

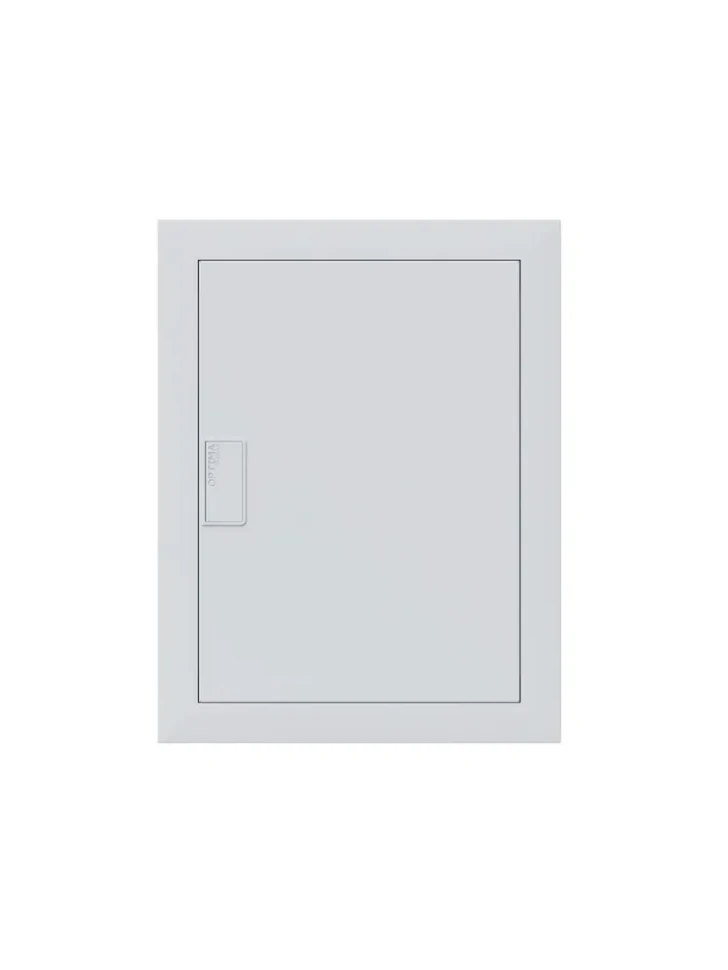

непрозрачная белая дверца (без визуального доступа к оборудованию);

отсутствие ревизионного окошка и навесного замка;

монтаж счётчика электроэнергии на DIN-рейку;

нет монтажной платы;

не предусматривает состыковку с другими корпусами;

эргономичная конструкция для удобного доступа к внутренним элементам;

корпус выполнен из самозатухающего термопластика, стойкого к воспламенению при воздействии нагретой до 850
∘
C проволокой (испытание по ГОСТ 62208-2013).

Применение:
Подходит для организации учёта, управления и распределения электроэнергии в жилых, общественных и производственных помещениях. Предназначен для скрытого монтажа в стену. Не подходит для установки вне помещений.

Дополнительно:

гарантия производителя: от 1 до 5 лет;

соответствует ГОСТ IEC 62208-2013 и ГОСТ IEC 62262-2015;

корпус изготовлен из глянцевого белого пластика, обеспечивающего эстетичный внешний вид в интерьере;

подходит для аппаратов с номинальным током до 125 А.

Комплектация:

корпус OptiBox Pro 24-VNR-IP40 — 1 шт.

Расшифровка маркировки:
OptiBox Pro–X₁–X₂X₃X₄–IP40, где:

OptiBox Pro — серия;

X₁ = 24 — количество модулей;

X₂ = V — встраиваемый корпус;

X₃ = N — пластиковая непрозрачная белая дверца;

X₄ = R — распределительный;

IP40 — степень защиты.
