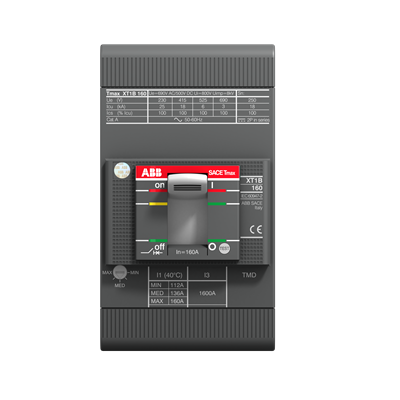

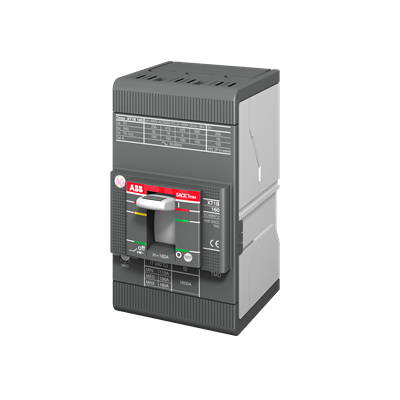

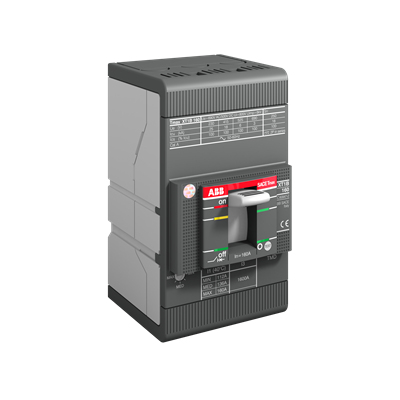

Выключатель автоматический XT1B 160 TMD 100-1000 3p F F ABB 1SDA066807R1

Автоматический выключатель XT1B 160 TMD с артикулом 1SDA066807R1 от компании ABB представляет собой трехполюсный автоматический выключатель, предназначенный для использования в электрических сетях низкого напряжения. Он обеспечивает коммутацию и защиту электрических сетей и аппаратов различного назначения.

Основные функции:
Коммутация и защита: Включает и отключает токи при нормальном состоянии цепи, а также автоматически отключает токи в аномальных состояниях, таких как короткое замыкание.

Управление: Включение и отключение осуществляется с помощью рычажка, а провода подсоединяются через болтовое или винтовое соединение.

Расцепители: Устройство оснащено тепловым и магнитным расцепителями для быстрого и надежного отключения в случае перегрузки или короткого замыкания.
Технические характеристики:
Артикул: 1SDA066807R1

Производитель: ABB

Тип устройства: Автоматический выключатель в литом корпусе

Серия: Tmax XT1

Количество полюсов: 3

Напряжение: 690 В

Номинальный продолжительный ток, Iu: 160 А

Номинальная отключающая способность при 400 В/50 Гц, Icu: 18 кА

Диапазон уставки тока расцепления: 70-100 А

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 1000 А

Тип расцепителя: Термомагнитный

Механическая износостойкость: 25000 циклов

Коммутационная износостойкость: 8000 циклов

Размеры: Ширина – 76.2 мм, высота – 130 мм, глубина – 70 мм

Вес: 1.1 кг

Степень защиты: IP40

Диапазон рабочих температур: -25…+70 °C

Способ монтажа: DIN-рейка или монтажная плата

Тип подключения: Болтовое соединение
Дополнительные возможности:
Встроенный моторный привод: Опционально доступен для автоматизации процессов включения и отключения.

Индикация отключения: Возможность установки индикатора для визуального контроля состояния выключателя.
Применение:

Автоматический выключатель XT1B 160 TMD 1SDA066807R1 от ABB широко используется в различных областях, включая:

Промышленные объекты

Коммерческие здания

Бытовые электросети

Системы автоматизации и управления
Заключение:

Автоматический выключатель XT1B 160 TMD 1SDA066807R1 от ABB – это надежное и эффективное устройство для защиты и коммутации электрических сетей. Его высокая износостойкость, универсальность монтажа и многофункциональность делают его идеальным выбором для обеспечения безопасности и стабильности работы оборудования в различных условиях.
