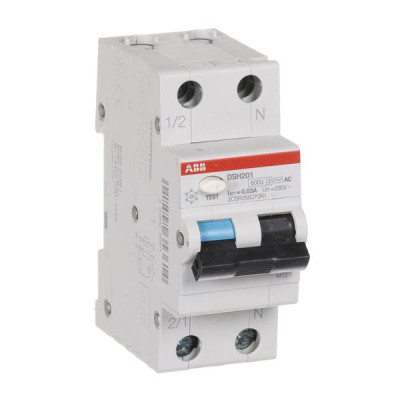

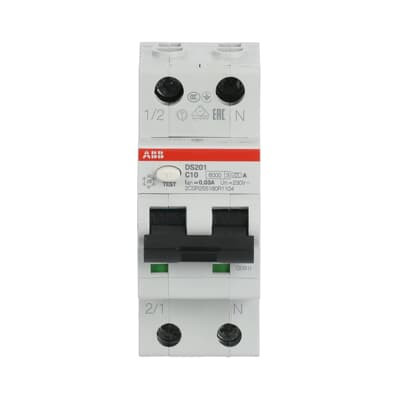

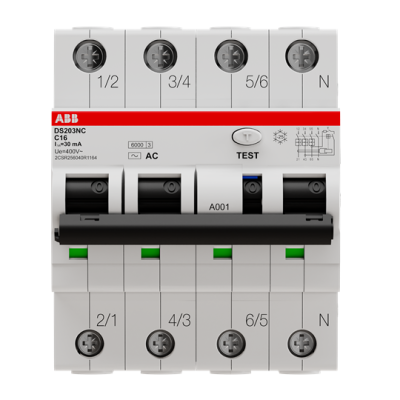

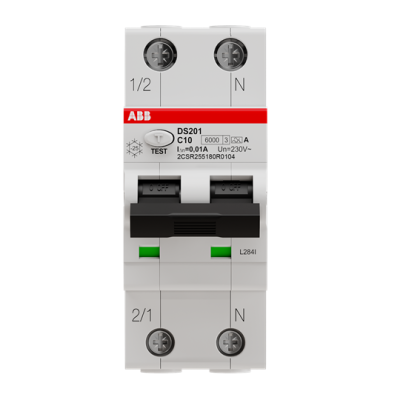

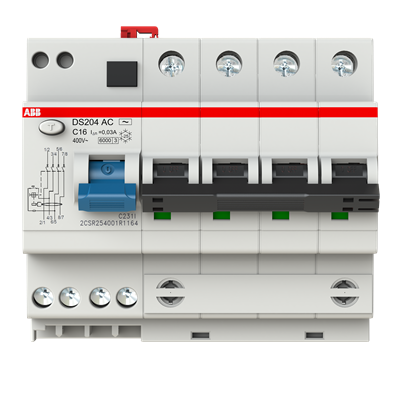

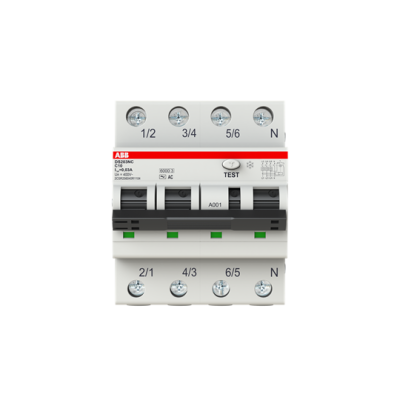

Дифференциальные автоматы ABB

Дифференциальный автомат ABB представляет собой комплексное защитное устройство, объединяющее функции автоматического выключателя и устройства защитного отключения.

Основные характеристики:

• Отключающая способность: 6кА
• Конфигурация: 1P+N (один фазный провод + нейтраль)
• Диапазон номинальных токов: от 6 до 40А
• Дифференциальный ток: от 10 до 1000 мА
• Рабочая температура: от -25°C до +55°C
• Степень защиты: корпус IP4X, клеммы IP2X
• Габариты: 85х69х35 мм

Особенности конструкции:

• Кнопка “Тест” для проверки работоспособности
• Двойные цилиндрические клеммы (верхние для кабелей 25 мм², нижние для шин 10 мм²)
• Двухцветный индикатор состояния контактов (зеленый - разомкнуто, красный - замкнуто)
• Синий индикатор срабатывания по току утечки
• Лазерная маркировка с схемой подключения
• Возможность подключения как сверху, так и снизу
• Крепление на DIN-рейку 35 мм

Характеристики срабатывания (типы):

1. Тип B: срабатывание при превышении номинального тока в 3-5 раз
2. Тип C: срабатывание при превышении в 5-10 раз
3. Тип K: срабатывание при превышении переменного тока в 12 раз, постоянного - в 18 раз

Типы дифференциальной защиты:

• Тип A: реагирует на переменный ток утечки
• Тип AC: реагирует на переменный и постоянный импульсный ток
• Тип A (APR): с защитой от перенапряжений

Области применения:

• Жилые помещения
• Коммерческие объекты
• Промышленные установки

Назначение по значению дифференциального тока:

• 10 мА: защита отдельных потребителей и помещений с повышенной опасностью
• 30 мА: общая защита электросети
• 100/300/1000 мА: защита от пожара

Преимущества:

• Высокая надежность в экстремальных условиях
• Простота монтажа и обслуживания
• Совместимость с аксессуарами System Pro M compact
• Возможность идентификации защищаемых линий
• Двойная защита (от сверхтока и дифференциального тока)
• Устойчивость к механическим воздействиям

Дифференциальные автоматы ABB обеспечивают комплексную защиту электрических сетей, сочетая функции защиты от перегрузок, коротких замыканий и токов утечки в одном компактном устройстве.
