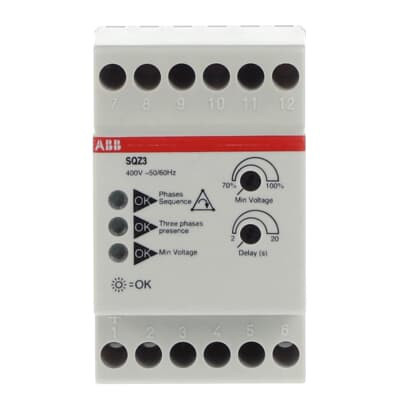

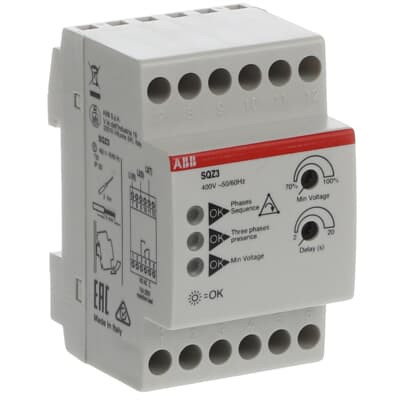

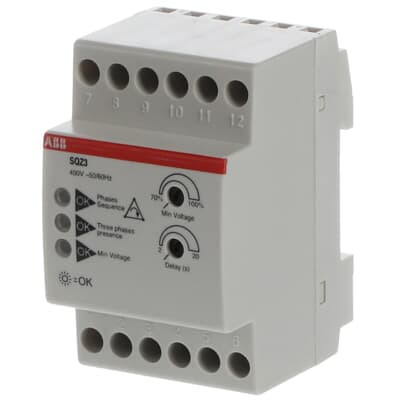

Реле контроля напряжения и перекоса фаз SQZ3 ABB 2CSM111310R1331

Модульное реле SQZ3 с артикулом 2CSM111310R1331 от компании ABB представляет собой надежное устройство для контроля перекоса фаз, падения напряжения и изоляции в низковольтных системах. Оно разработано для обеспечения стабильной работы в различных промышленных условиях и защиты оборудования от нештатных ситуаций.

Основные характеристики:
Тип изделия: Модульное реле перекоса фаз и падения напряжения, контроля изоляции

Серия: SQZ3

Количество модулей: 3

Номинальное напряжение (Ur): 400 В переменного тока (AC)

Номинальная частота: 50 / 60 Гц

Коммутируемая способность контакта: 10 А

Тип контакта: 1 ПК (переключающий контакт)

Напряжение контакта: 250 В

Диапазон настройки порога минимального напряжения: 70 - 100 % Un

Диапазон настройки задержки срабатывания: от 2 до 20 секунд (только для аварии по минимальному напряжению)

Потребляемая мощность: 1,5 Вт

Способ монтажа: DIN-рейка

Тип подключения: Винт

Степень защиты: IP20

Температура эксплуатации: -10…+55⁰ С

Размер (В х Ш х Г): 80 х 65 х 100 мм

Вес: 0,3 кг

Производитель: ABB

Страна производства: Италия
Функции и применение:

Реле SQZ3 2CSM111310R1331 выполняет следующие непрерывные контрольные функции в трехфазных сетях при 400 В переменного тока:

Последовательность чередования фаз: Контроль правильной последовательности фаз.

Обрыв фазы: Обнаружение обрыва одной из фаз.

Минимальное напряжение: Регулируемый контроль минимального напряжения до 70% от номинального.

Если обнаружено одно из трех неисправностей, срабатывает выходное реле (контакт защитного переключения) с задержкой, которая регулируется от 2 до 20 секунд, только для минимального напряжения. Устройство контролирует:

Звуковые сигналы тревоги

Контакторы, управляющие двигателем

Автоматические выключатели с катушками
Заключение:

Модульное реле SQZ3 с артикулом 2CSM111310R1331 от ABB является надежным решением для контроля и защиты трехфазных сетей. Его высокая точность и возможность настройки делают его идеальным выбором для промышленных систем, обеспечивая надежную работу и защиту оборудования в различных условиях эксплуатации.
