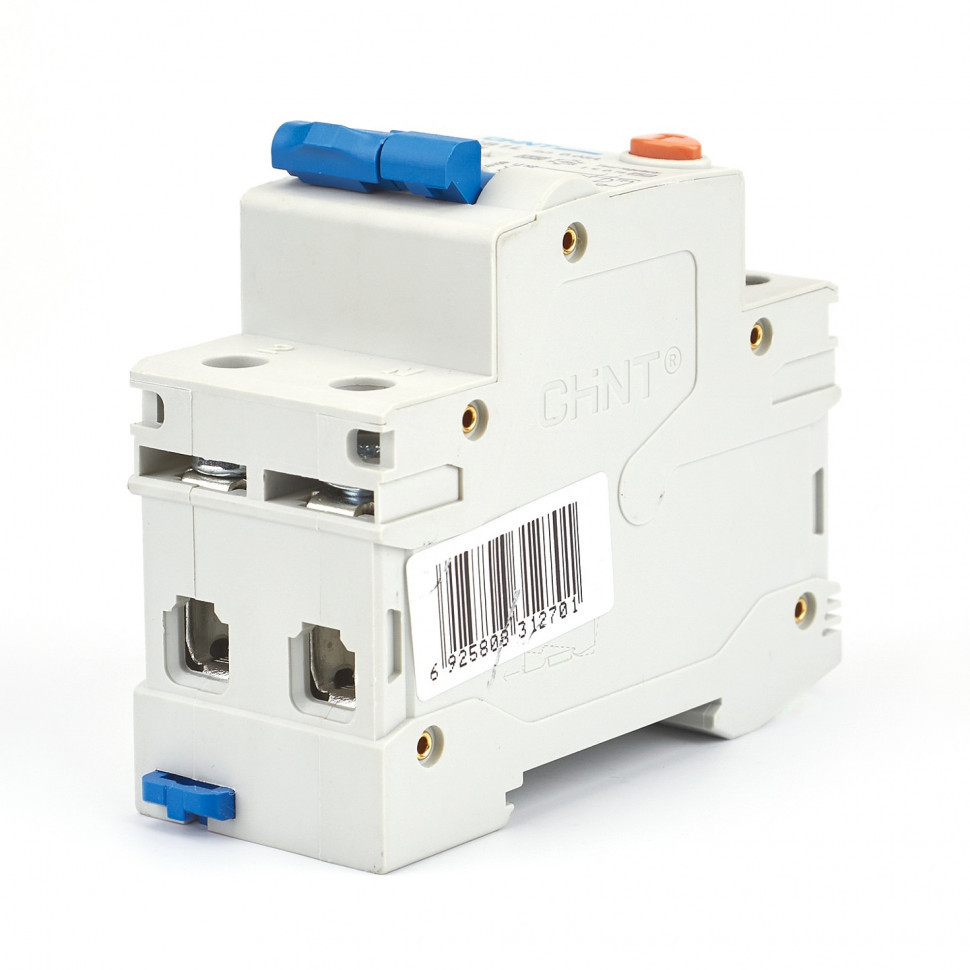

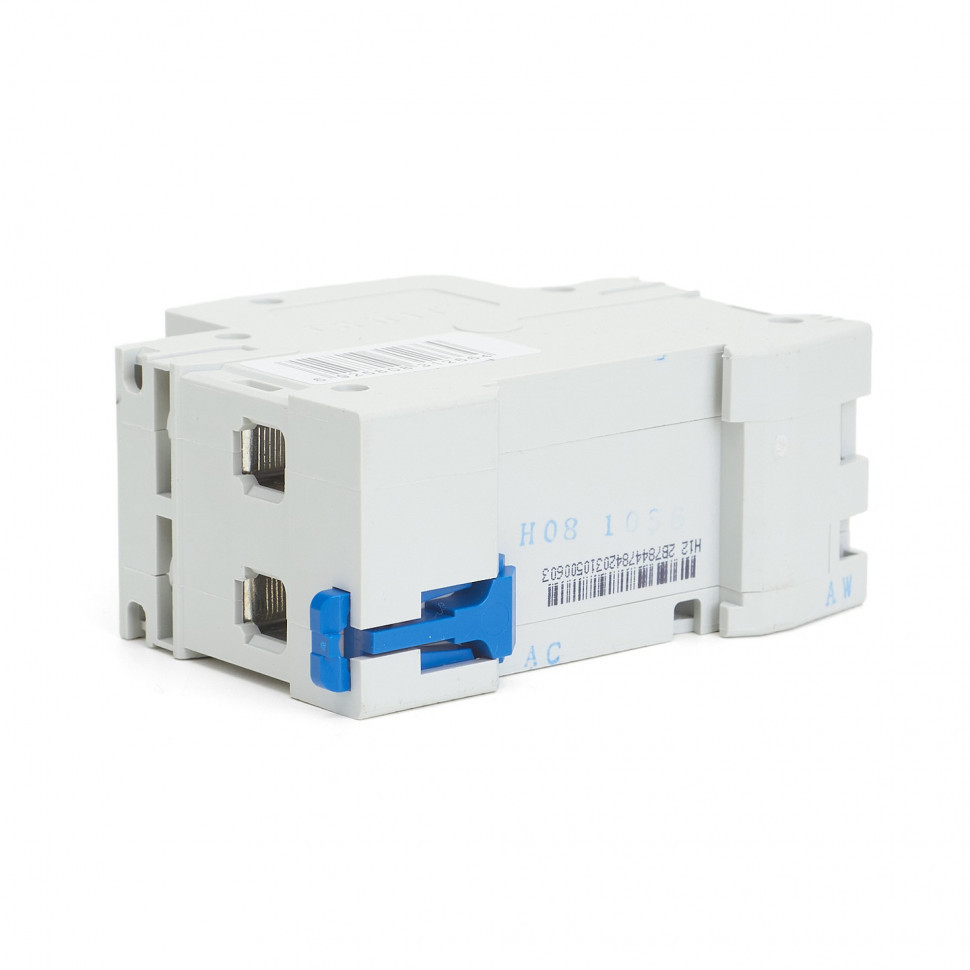

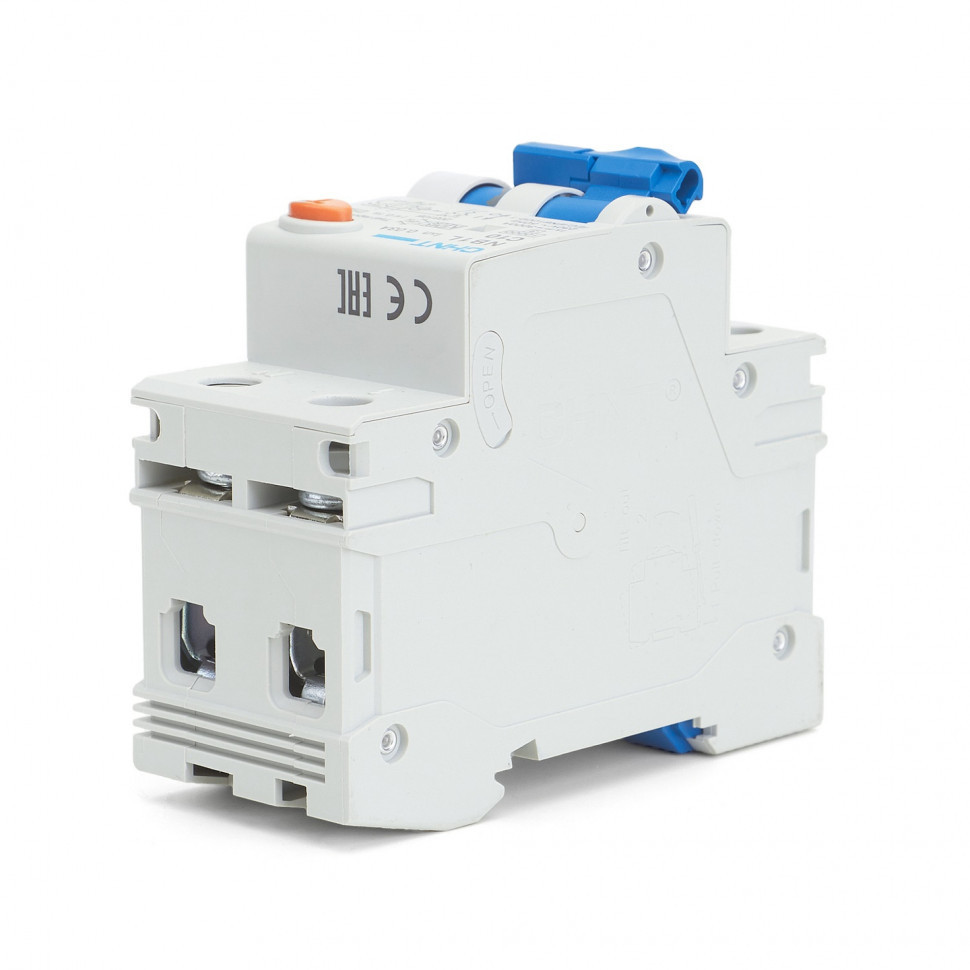

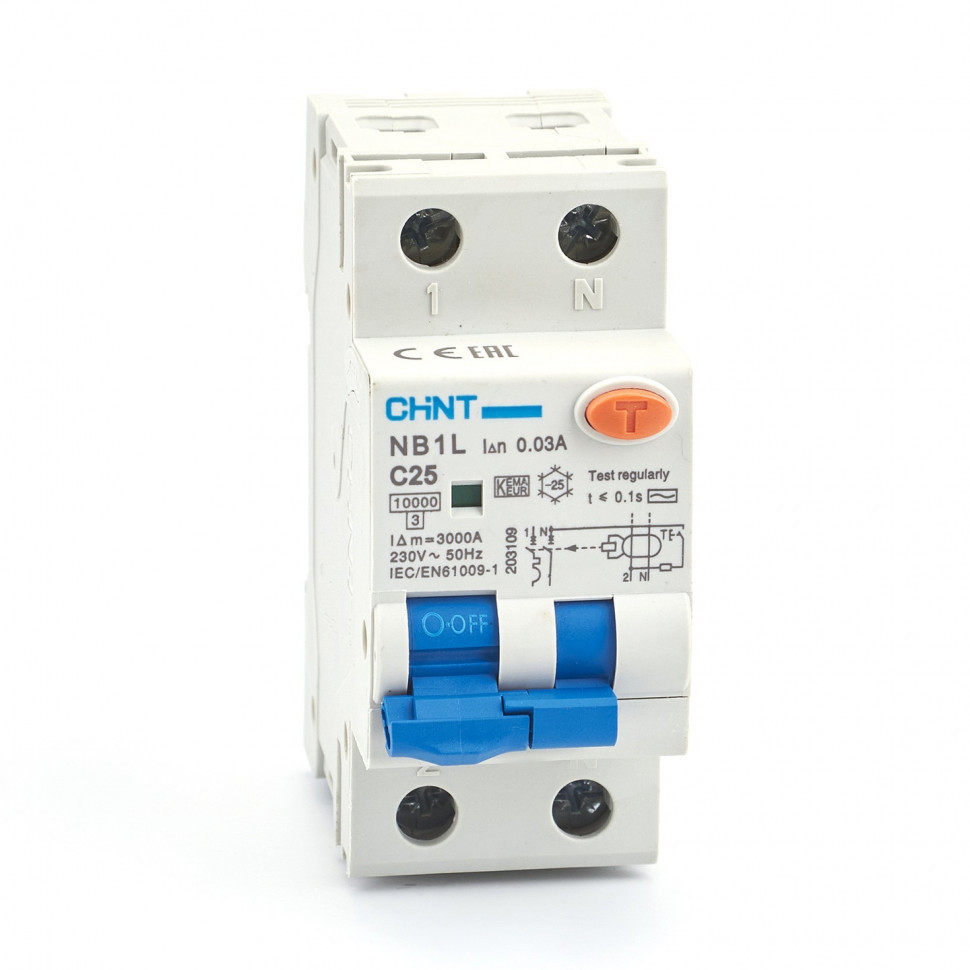

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L

Предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением 230/400 В и номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.

АВДТ серии NB1L дополнительно могут оснащаться следующими устройствами:

вспомогательный контакт состояния XF9;

сигнальный контакт аварийного срабатывания XF9J;

независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.

Серия
NB1L

Количество полюсов
1+N

Степень защиты (IP)
IP20

Габаритные и установочные размеры (ШхВхГ), мм
36х86х77

Номинальный ток, А
25

Номинальное напряжение изоляции, В
500

Степень загрязнения среды
2

Номинальная отключающая способность, кА
10

Механическая износостойкость, циклов
2000

Электрическая износостойкость, циклов
2000

Стандарты
ГОСТ Р 51327.1 (МЭК 61009-1)

Частота, Гц
50/60 Гц

Род тока
AC

Характеристика срабатывания (кривая тока)
C

Номинальный ток утечки, А
0.03

Тип тока утечки
AC

Рабочая температура окружающей среды, °C
-25...+40

Номинальное импульсное выдерживаемое напряжение, кВ
6

Номинальное напряжение, В
230

Ширина в числах модульных расстояний
2

Номер сертификата
ЕАЭС RU С-CN.НВ26.В.04857/24
