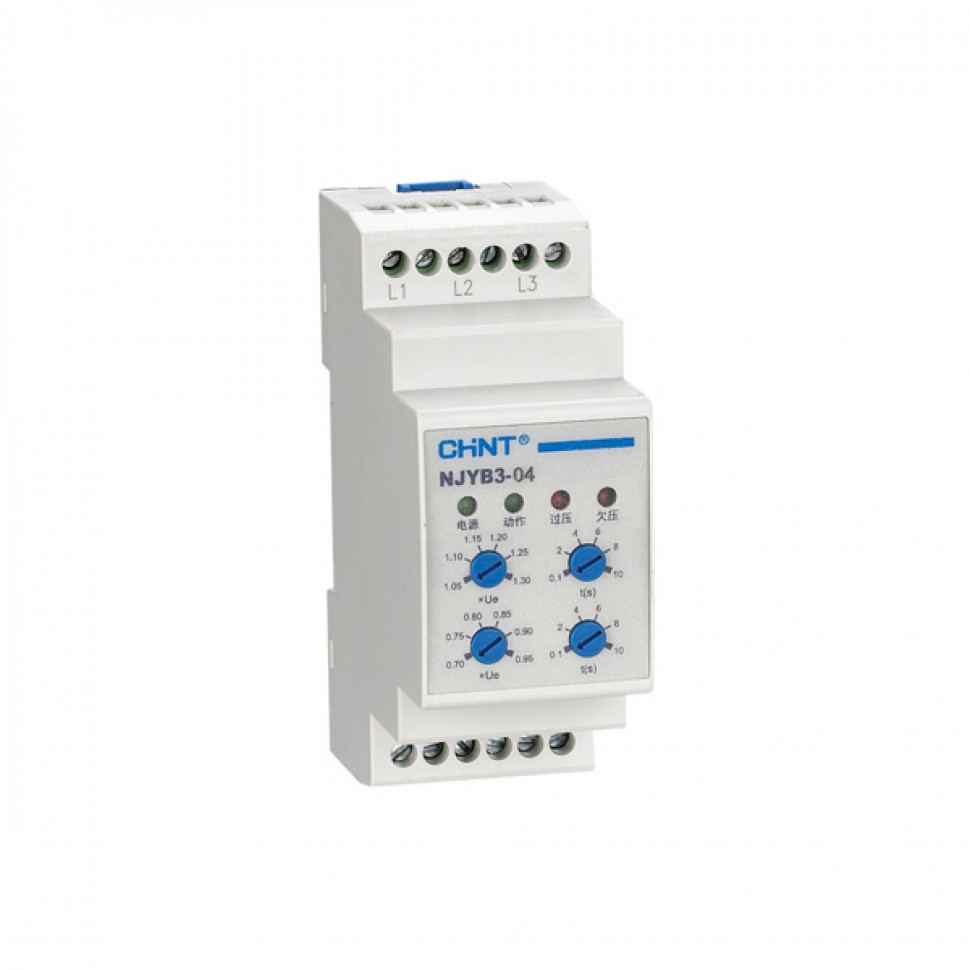

Реле контроля фаз CHINT NJYB3-8 AC380V

Серия - NJYB3
Количество переключающих контактов - 1
Количество фаз - 3
Тип напряжения управления - AC
Номинальное напряжение питания цепи управления переменного тока, 380В
Тип индикации - LED
Контроль обрыва фаз - Да
Контроль чередования фаз - Да
Контроль асимметрии фаз - Да
Количество главных нормально разомкнутых (НО) контактов - 0
Количество главных нормально замкнутых (НЗ) контактов - 0
Механическая износостойкость, циклов
1000000
Электрическая износостойкость, циклов
100000
Рабочая температура окружающей среды, -5...+40°C
Номер сертификата
ЕАЭС RU С-CN.АБ53.В.04917/22

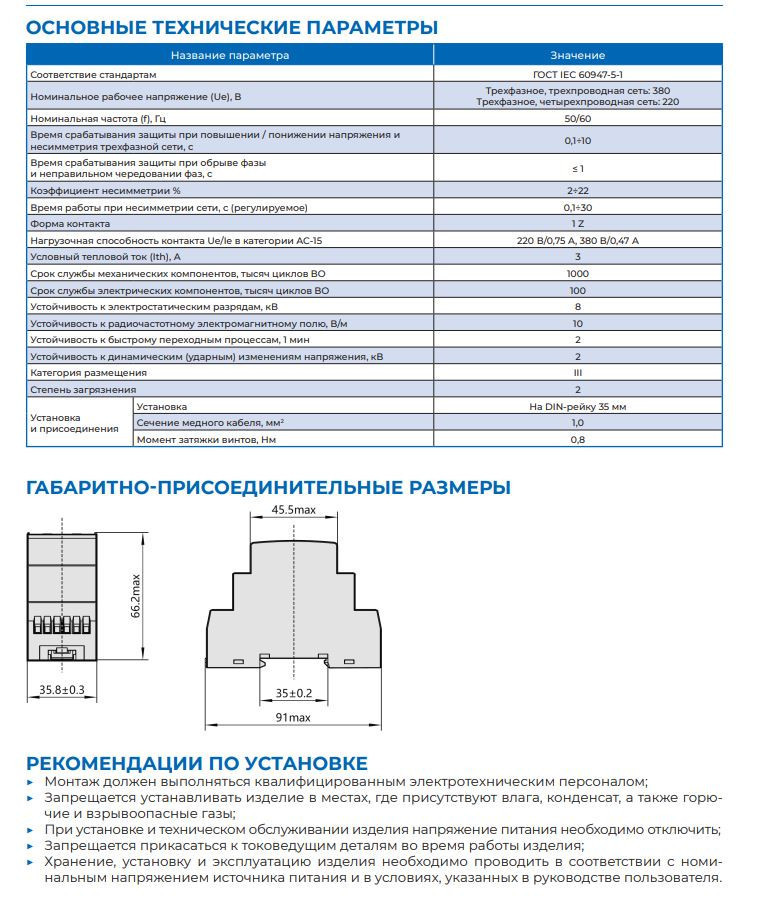

Габаритные и установочные размеры (ШхВхГ), 35,8x91x66,2 мм

Реле контроля фаз NJYB3 предназначено для контроля уровня напряжения сети, обрыва фаз, чередования фаз и несимметрии фаз в трехфазных трехпроводных цепях 380 В и трехфазных четырехпроводных цепях 220 В с частотой 50/60 Гц. В частности, оно используется в системах регулирования питания, системах кондиционирования воздуха и двигателях. Реле обеспечивает контроль уровня напряжения сети. При появлении сигнала реле его и определяет тип аварии: повышение/понижение напряжения, обрыв фазы, ошибка чередования фаз или не симметрия фаз, и регулирует работу с помощью встроенного микропроцессора.

О реле контроля фаз NJYB3

Реле контроля фаз NJYB3 от компании CHINT — это современное устройство, созданное для мониторинга и защиты электросетей в промышленной и коммерческой сфере. Основная задача этого реле — обеспечение бесперебойной и безопасной работы электрооборудования. Оно эффективно выявляет аномалии в сети, такие как обрыв фазы, несимметрию напряжения или неправильное чередование фаз, и быстро реагирует на них, предотвращая потенциальные сбои и поломки.

Как работает реле контроля фаз NJYB3

Электрические сети — это основа функционирования любого предприятия, будь то небольшая мастерская или крупный производственный цех. Любые колебания в сети, такие как перепады напряжения или потеря одной из фаз, могут привести к серьёзным последствиям: от незначительного сбоя до полного выхода оборудования из строя. Именно для таких ситуаций создано реле NJYB3. Оно контролирует основные параметры трёхфазной сети, оперативно реагируя на любые отклонения от нормы.

Реле работает следующим образом: устройство постоянно измеряет параметры напряжения в каждой из фаз. Если напряжение выходит за установленные пределы или происходит нарушение чередования фаз, реле немедленно отключает питание. Это позволяет избежать аварийных ситуаций и продлить срок службы подключённого оборудования.

Функциональные возможности: что умеет NJYB3

NJYB3 не просто контролирует напряжение — оно предоставляет целый спектр защитных функций:

Контроль уровня напряжения
В условиях нестабильного энергоснабжения важно предотвратить как резкие повышения, так и понижения напряжения. NJYB3 моментально реагирует на такие изменения, защищая оборудование от перегрузок.

Защита от обрыва фазы
Если одна из фаз выходит из строя или происходит её обрыв, реле автоматически отключает питание, предотвращая перегрузку оставшихся фаз и, как следствие, серьёзные повреждения техники.

Анализ чередования фаз
Корректное чередование фаз критически важно для работы многих электроприборов, особенно электродвигателей. NJYB3 проверяет правильность чередования фаз и немедленно сигнализирует о любой ошибке.

Мониторинг асимметрии напряжения
Реле отслеживает равномерность нагрузки на все три фазы, предотвращая дисбаланс, который может привести к нестабильной работе сети и повреждению оборудования.

Технические особенности и преимущества

Компания CHINT использует в своих реле NJYB3 современные технологии и компоненты, обеспечивающие высокую надёжность и точность измерений. Это устройство соответствует международным стандартам, таким как ГОСТ IEC 60947-5-1, что гарантирует его высокое качество и безопасность. Среди ключевых характеристик выделяются:

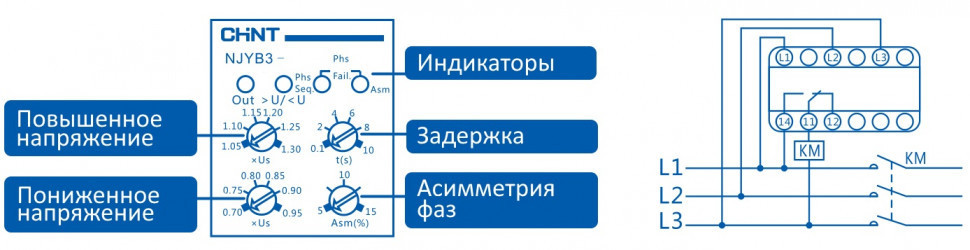

Широкий диапазон регулировок
Пользователь может настроить параметры срабатывания защиты: от 0,1 до 10 секунд для повышения или понижения напряжения, а также до 30 секунд для коррекции асимметрии сети.

Устойчивость к внешним воздействиям
Реле устойчиво к электромагнитным и статическим помехам, а также к динамическим изменениям напряжения. Это делает его надёжным даже в условиях сложной электромагнитной обстановки.

Надёжные контакты
Контактные элементы реле рассчитаны на частое использование — более 100 000 циклов включений и отключений, что обеспечивает долговечность и надёжность при эксплуатации в любых условиях.

Конструкция и особенности монтажа

Реле NJYB3 отличается простотой установки. Оно легко монтируется на стандартную DIN-рейку шириной 35 мм, что позволяет экономить место в электрическом щите и упрощает монт
