Электромеханическая защита

NL1 полностью электромеханические устройства.
Такие устройства считаются более надёжными в связи с отсутствием электроники и возможности работы при полном отсутствии нейтрали.
Электронный тип считается менее надёжным, но на практике электронные УЗО сохраняют работоспособность при падении напряжения вплоть до 50 В, а надёжность электроники зависит от честности и ответственности производителя.
Использование реле контроля напряжения полностью решает проблему электронных дифференциальных автоматов и многих других устройств более чувствительных к напряжению сети.

Устройство защитного отключения NL1-63 выпускается на номинальные токи 25, 40 и 63 A.
Данный аппарат используется для защиты от поражения электрическим током при соприкосновении с токоведущими частями.
Также устройство защищает от возгораний, возникающих по причине нарушения изоляции.
Для других видов защиты цепей и оборудования следует использовать автоматические выключатели CHINT.
Если необходим аппарат с характеристиками номинального тока более 63 A, стоит обратить внимание на серию УЗО NL1-100.
Сфера применения модульного устройства защитного отключения NL1-63 охватывает жилищное строительство и промышленные отрасли.

Надежность УЗО определяется степенью механической и электрической стойкости.
Для данной модели это значение составляет 2 тысячи циклов включения/выключения.
Аппарат устанавливается на монтажную рейку.
Подключение к электрической цепи может быть выполнено проводами, а также шинами типа PIN или FORK.
При выборе аппарата стоит учитывать значение тока утечки.
Модели 10 мА - для бытовой защиты от тока утечки (ванные комнаты, прачечные и др.).
Модели 30 мА - дополнительная защита от прямого контакта.
Модели 100 мА - скоординированы с системой заземления для защиты от непрямого контакта.
Модели 300 мА - защита и от непрямого контакта, и от опасности пожара в случае возгорания изоляции.

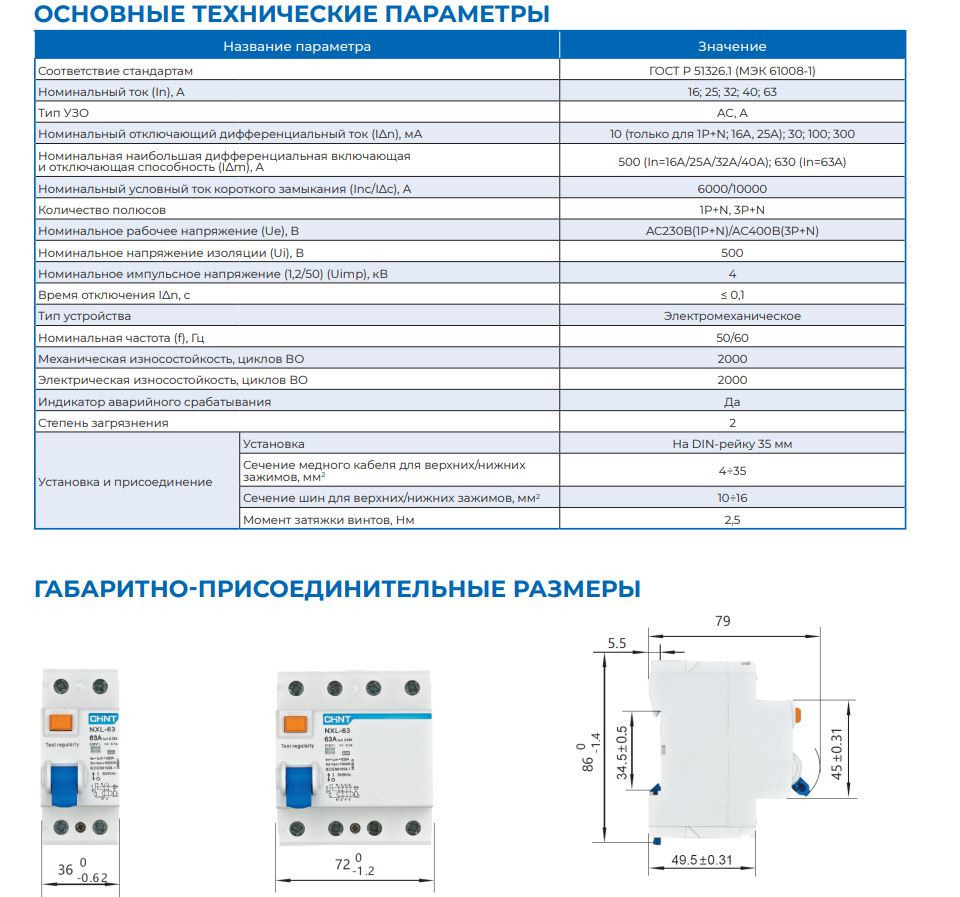

Дополнительные характеристики

Габаритные и установочные размеры (ШхВхГ), мм 36х86х79
Время отключения, сек - Менее 0,1
Степень защиты (IP) - IP20
Степень загрязнения среды - 2
Номинальная отключающая способность, кА 6
Стандарты
ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
Частота, Гц
50/60 Гц
Номинальный ток утечки, А 0.03 (30мА)
Тип тока утечки - Тип - A (Переменный ток / Постоянный ток)
Номинальное напряжение, В 230
Конструктив устройства – электромеханический
Электрическая износостойкость – 2000 циклов В/О
Механическая износостойкость – 2000 циклов В/О
Рабочая температура окружающей среды, °C
-25...+40
Монтаж – на симметричную DIN-рейку 35 мм
Сигнализация – окошко индикации положения главных контактов.
