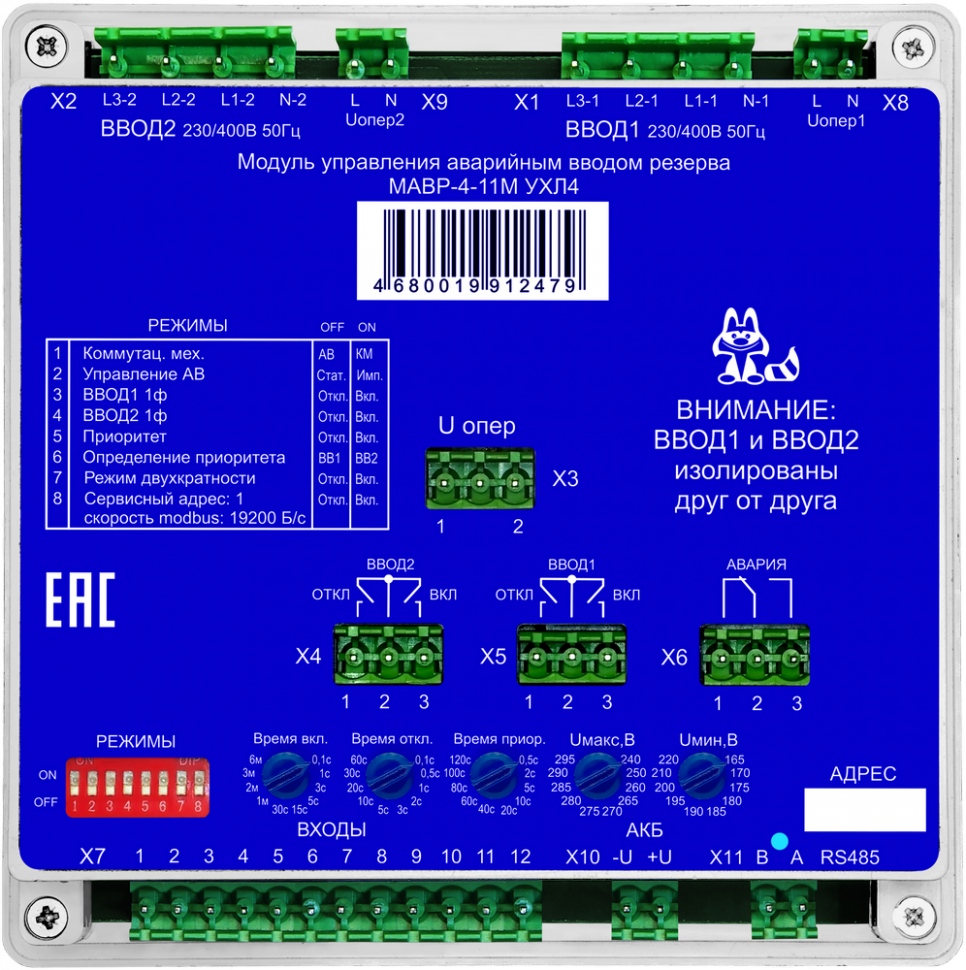

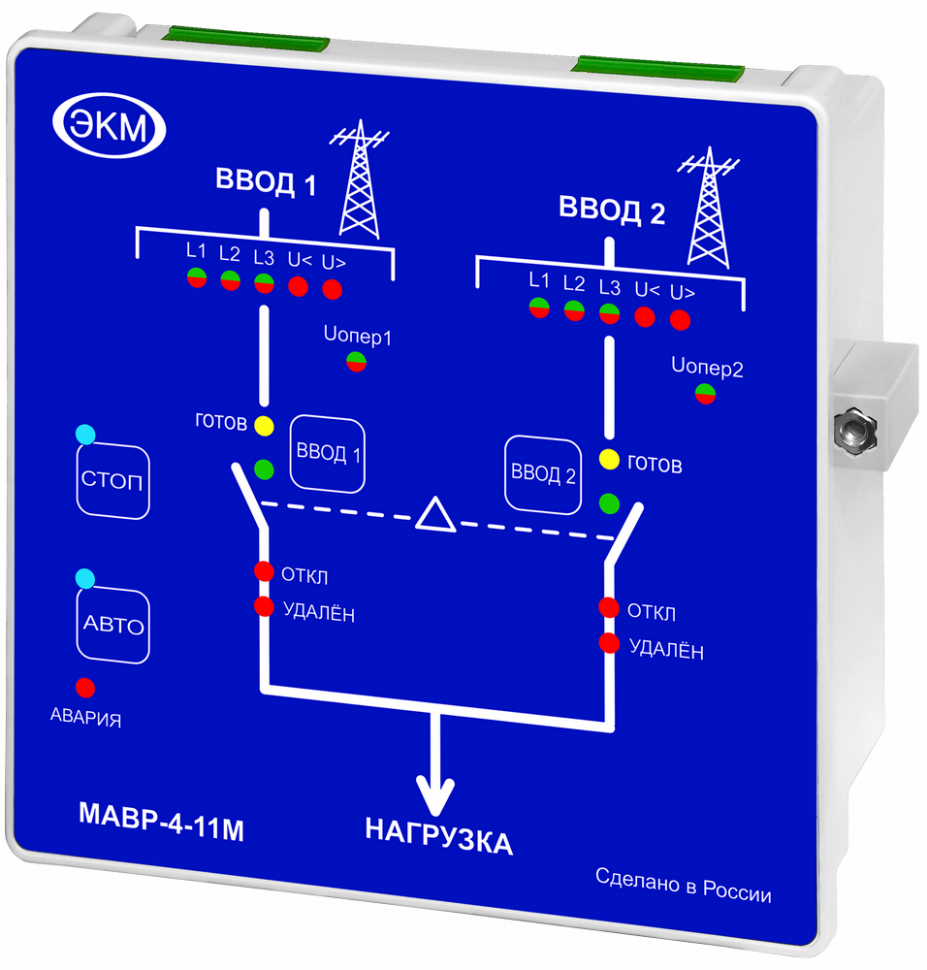

Модуль аварийного ввода резерва МАВР-4-11М УХЛ4 Меандр

Работа по схеме 2 ввода 1 нагрузка

Работает как с трёхфазными, так и с однофазными вводами в любых комбинациях

Управление магнитными пускателями или автоматическими выключателями с контролем их состояния и индикацией

Установка порогов Uмин и Uмакс

Контроль наличия, обрыва, порядка чередования фаз для Ввода1 и Ввода2

Удаленное управление и считывание состояний вводов и нагрузок по протоколу Modbus RTU через интерфейс RS485

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Ед.изм. Значение Тип контролируемых линий (3-х фазная, 4-х проводная) (1 фазная, 2-х проводная) Количество контролируемых вводов 2 Контроль обрыва фазы Есть Контроль чередования фаз Есть Контроль слипания фаз Есть Частота сети Гц 45...65 Напряжение на разъемах Ввод1, Ввод2, не более В 0 ... 330 Напряжение на контактах разъѐмов X4, X5, X6, не более В

250 АС
30 DC

Ток через контакты разъѐмов X4, X5, X6, не более А 10 (250В AC, 30В DC)1) Износостойкость механическая контактов реле разъѐмов X4, X5, X6, не менее Циклов 1x106 Износостойкость электрическая контактов реле разъёмов X4, X5, X6, не менее Циклов

1x104
(250В 10А AC1, 30В 10А DC1,
цикл вкл.1с/выкл.9c)

Допустимое напряжение на разъемах ОП1, ОП2 В 230 (-10% ...+15%) 230 (+10% ... +30% до 10 сек.) Мощность потребления собственная суммарная по входам ОП1 и ОП2 (X9, X8), не более ВА 6 Напряжение на контактах разъѐма Uопер (X3), не более В 277 AC Ток через контакты разъѐма Uопер (X3), не более1) A 5 (250В AC1)1) Износостойкость механическая контактов реле разъѐма Uопер, не менее Циклов 1x106 Износостойкость электрическая контактов реле разъѐма Uопер (цикл вкл.1с/выкл.9c), менее Циклов

1x104
(250В 5А AC1)

Допустимое напряжение на входе АКБ В 11 ... 15 DC Потребляемая мощность суммарная по входам ОП1 и ОП2 (X9, X8), не более Вт 6 Напряжение на контактах разъёма Uопер (X3), не более В 277 AC Ток через контакты разъёма Uопер (X3), не более A 5 (250В AC1)1) Износостойкость механическая контактов реле разъёма Uопер, не менее Циклов 1x106 Износостойкость электрическая контактов реле разъёма Uопер, не менее Циклов

1x104
(250В 5А AC1, цикл вкл.1с/выкл.9c)

Напряжение на входе АКБ DC В 11 ... 15 DC Потребляемая мощность по входу АКБ DC, не более Вт 5 Уровень логического нуля по дискретным входам, не более В 10 AC Уровень логической единицы по дискретным входам, не менее В 50 AC Напряжение дискретного входа, не более В 300 AC Порог отключения при повышенном напряжении Ввод1, Ввод2 по Uмакс В 240, 250, 260, 265, 270, 275, 280,285, 290, 295 Порог отключения при пониженном напряжении Ввод1, Ввод2 по Uмин В 165, 170, 175, 180, 185, 190, 195,200, 210, 220 Погрешность порога срабатывания, не более %Uном ±1,5 Гистерезис срабатывания РКН %Uном ±2,5 Задержка возврата на приоритетный ввод с 0.5, 2, 5, 10, 20, 40, 60, 80, 100, 120 Задержка отключения с 0.1, 0.5, 1, 2, 3, 5, 10, 20, 30, 60 Время включения 0,1с, 1с, 3с, 15с, 30с, 1мин, 2мин, 3мин, 6мин Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 Диапазон рабочих температур 0C -20...+55 Температура хранения 0C -40...+70 Относительная влажность воздуха % 80 Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ L1-L2) Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP54/IP20 Степень загрязнения в соответствии с ГОСТ 9920-89 2 Высота над уровнем моря м до 2000 Рабочее положение в пространстве произвольное Режим работы круглосуточный Срок службы, не менее лет 10 Габаритные размеры м 144 х 144 х 48 Масса, не более кг 0,74
