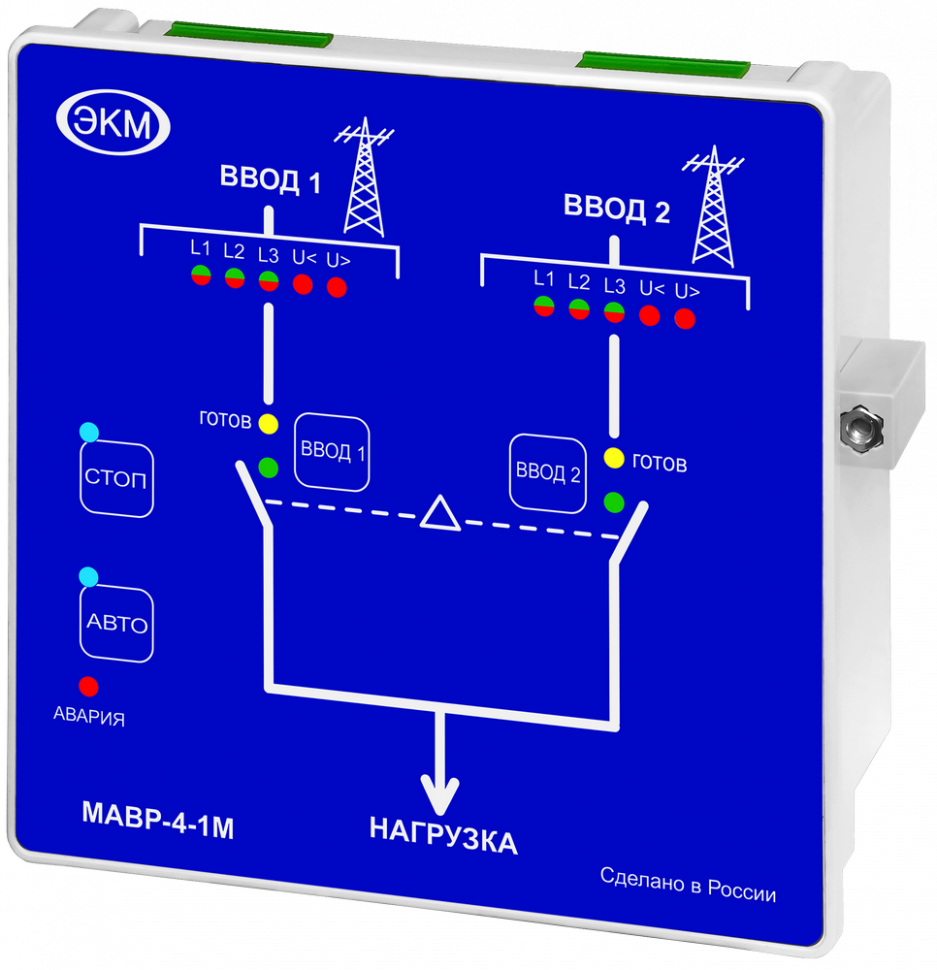

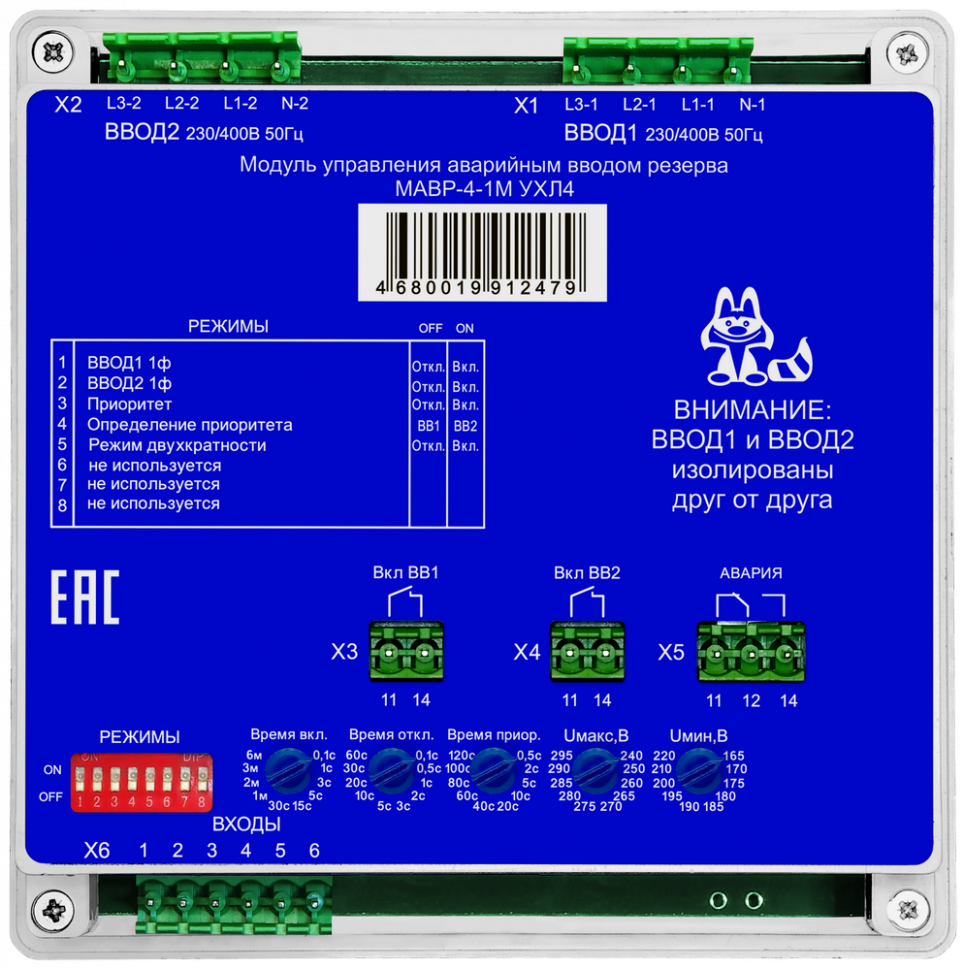

Модуль аварийного ввода резерва МАВР-4-1М УХЛ4 Меандр

Работа по схеме 2 ввода 1 нагрузка

Установка порогов Uмин и Uмакс для Ввода1 и Ввода2

Контроль наличия, чередования, обрыва фаз для Ввода 1 и Ввода 2

Установка времени включения, отключения и возврата на приоритетный ввод

Нагрузочная способность контактов управления - 5А

Встроенное реле для аварийной сигнализации

Возможность дистанционной блокировки кнопок лицевой панели

НАЗНАЧЕНИЕ МОДУЛЯ

Модуль предназначен для объектов промышленного назначения. Используется в схемах автоматического ввода резерва при схеме питания два ввода и одна нагрузка. Модуль осуществляет управление коммутационными механизмами для переключения нагрузок с основного источника питания на резервный, при возникновении аварии на основном вводе, и возврат к нормальной схеме питания при нормализации рабочих параметров основного источника питания. Управление коммутационными механизмами осуществляется автоматически в соответствии с выбранными настройками.

В качестве коммутационных механизмов могут применяться только электромагнитные пускатели.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАВР-4-1М

Параметр Ед.изм. Значение Тип контролируемых линий (3-х фазная, 4-х проводная) (1 фазная, 2-х проводная) Количество контролируемых вводов 2 Допустимое напряжение на разъемах Ввод1, Ввод2 В 0-330 Частота сети Гц 45-65 Максимальное напряжение коммутации 400В (5А АС)* Максимальный ток нагрузки, АС1/при напряжении А/В 5A/AC250B* Уровень логического нуля по дискретным входам В АС0-1 Уровень логической единицы по дискретным входам DC5-15 Пороги отключения Ввод 1, Ввод 2 по Uмакс В 240, 250, 260, 265, 270, 275, 280,285, 290, 295 Пороги отключения Ввод 1, Ввод 2 по Uмин В 165, 170, 175, 180, 185, 190, 195,200, 210, 220 Погрешность порога срабатывания %Uном ±1,5 Гистерезис срабатывания РКН %Uном ±2,5 Задержка возврата на приоритетный ввод с 0.5, 2, 5, 10, 20, 40, 60, 80, 100, 120 Задержка отключения с 0.1, 0.5, 1, 2, 3, 5, 10, 20, 30, 60 Время включения 0,1с, 1с, 3с, 15с, 30с, 1мин, 2мин, 3мин, 6мин Контроль обрыва фазы есть Контроль чередования фаз есть Контроль слипания фаз есть Коммутационная износостойкость контактов 1X106 Электрическая износостойкость контактов 1X104(5А 250В AC1 цикл: 1с Вкл/9c Выкл) Диапазон рабочих температур 0C -20...+55 Температура хранения 0C -40...+70 Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ L1-L2) Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP54/IP20 Степень загрязнения в соответствии с ГОСТ 9920-89 2 Относительная влажность воздуха % до 80 (250C) Высота над уровнем моря м 2000 Рабочее положение в пространстве произвольное Режим работы круглосуточный Габаритные размеры мм 144 х 144 х 48 Масса, не более кг 0,74
