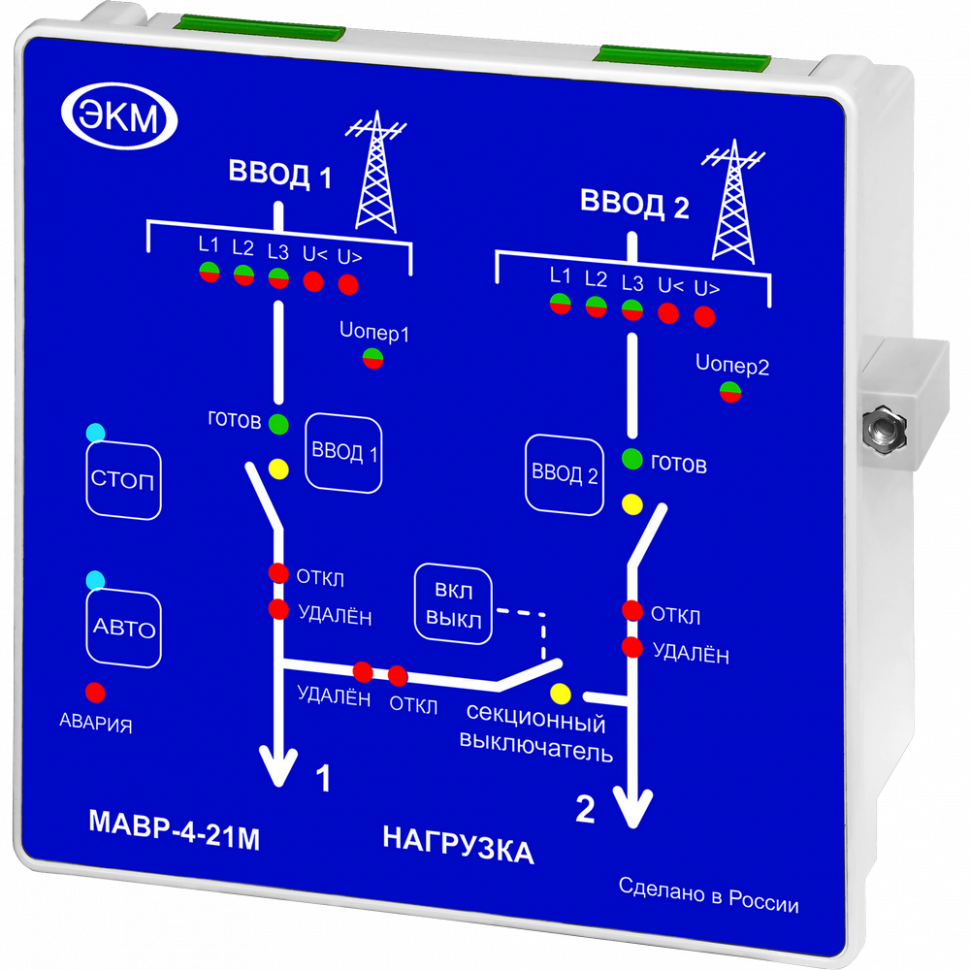

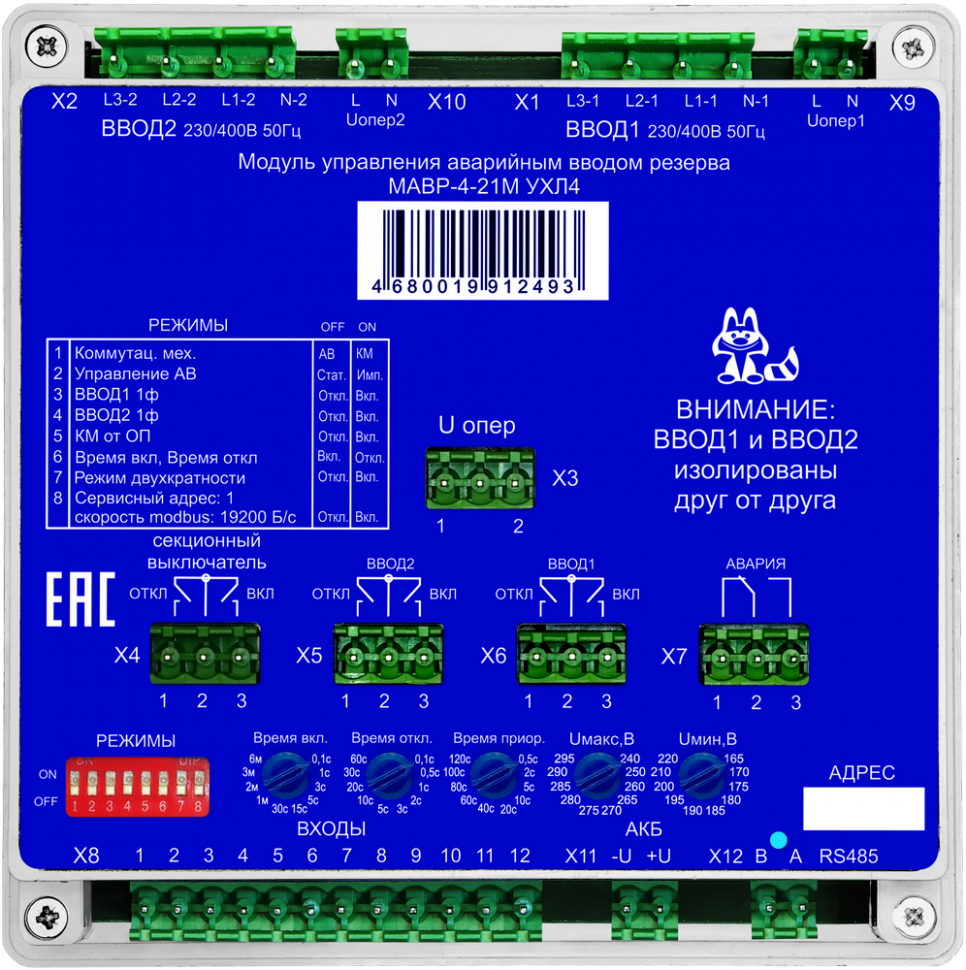

Модуль аварийного ввода резерва МАВР-4-21М УХЛ4 Меандр

Работа по схеме 2 ввода 2 нагрузки с секционным выключателем

Работает как с трёхфазными, так и с однофазными вводами в любых комбинациях

Управление магнитными пускателями или автоматическими выключателями с контролем их состояния и индикацией

Установка порогов Uмин и Uмакс

Контроль наличия, чередования, обрыва, слипания фаз для Ввода1 и Ввода2

Удаленное управление и считывание состояний вводов и нагрузок по протоколу Modbus RTU через интерфейс RS485

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАВР-4-21М

Параметр Ед.изм. Значение Тип контролируемых линий

(3-х фазная, 4-х проводная)

(1 фазная, 2-х проводная)

Количество контролируемых вводов 2 Допустимое напряжение на разъемах Ввод1, Ввод2 В 0-330 Допустимое напряжение на разъемах ОП1, ОП2 В 230 (-10% +15%) кратковременно (до 10 сек.) +30% Частота сети Гц 45-65 Максимальное напряжение коммутации / при токе АС400В / 5А* Ток через контакт разъёмов управления механизмами и Аварии, не более А 10А (250В AC1)* Ток через контакт разъёмов ОП, не более А 5А (250В AC1)* Потребляемая мощность по входам ОП1 и ОП2 суммарная, не более ВА 6 Напряжение на входе DC В 11 ... 15 Потребляемая мощность по входe DC, не более Вт 5 Уровень логического нуля по дискретным входам В АС0-10 Уровень логической единицы по дискретным входам В 50-300 Порог отключения при повышенном напряжении Ввод1, Ввод2 (Uмакс) В 240, 250, 260, 265, 270, 275, 280,285, 290, 295 Порог отключения при пониженном напряжении Ввод1, Ввод2 (Uмин) В 165, 170, 175, 180, 185, 190, 195,200, 210, 220 Погрешность порога срабатывания %Uном ±1,5 Гистерезис срабатывания РКН %Uном ±2,5 Задержка возврата на приоритетный ввод с 0.5, 2, 5, 10, 20, 40, 60, 80, 100, 120 Задержка отключения с 0.1, 0.5, 1, 2, 3, 5, 10, 20, 30, 60 Время включения 0,1с, 1с, 3с, 15с, 30с, 1мин, 2мин, 3мин, 6мин Контроль обрыва фазы есть Контроль чередования фаз есть Контроль слипания фаз есть Коммутационная износостойкость контактов >106 Электрическая износостойкость контактов >104 Диапазон рабочих температур 0C -20...+55 Температура хранения 0C -40...+70 Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ L1-L2) Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP54/IP20 Степень загрязнения в соответствии с ГОСТ 9920-89 2 Относительная влажность воздуха % до 80 (при 250C) Высота над уровнем моря м до 2000 Рабочее положение в пространстве произвольное Режим работы круглосуточный Габаритные размеры м 144 х 144 х 48 Масса, не более кг 0,74
