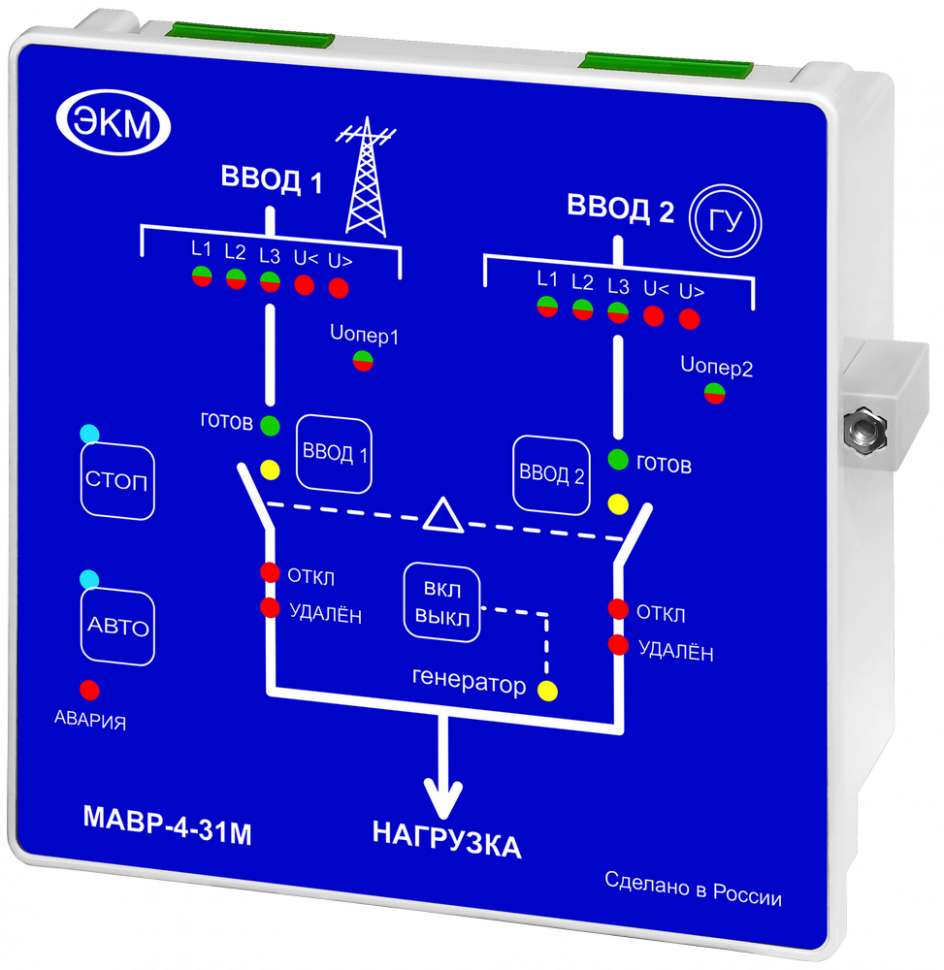

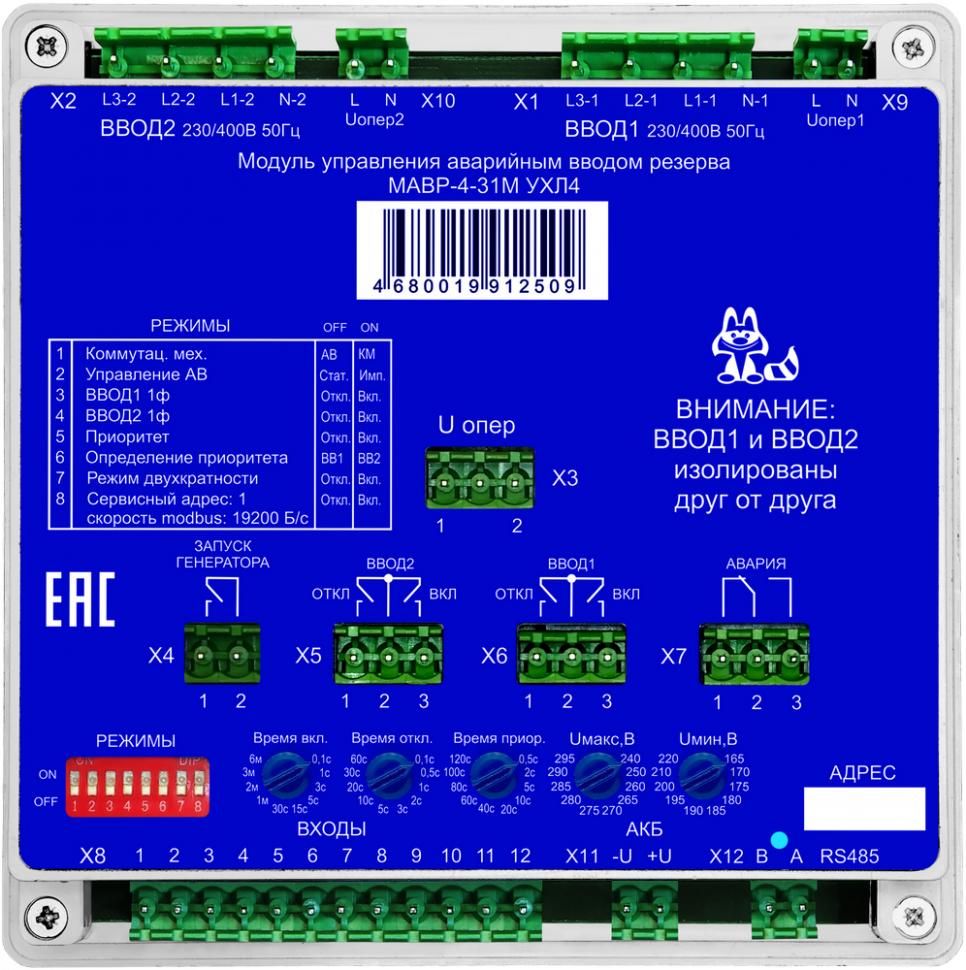

Модуль аварийного ввода резерва МАВР-4-31М УХЛ4 Меандр

Работа по схеме 2 ввода (ввод2 генератор) 1 нагрузка

Работает как с трёхфазными, так и с однофазными вводами в любых комбинациях

Управление магнитными пускателями или автоматическими выключателями с контролем их состояния и индикацией

Установка порогов Uмин и Uмакс

Контроль наличия, обрыва, порядка чередования фаз для Ввода 1 и Ввода 2

Удаленное управление и считывание состояний вводов и нагрузок по протоколу Modbus RTU через интерфейс RS485

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАВР-4-31М

Параметр Ед.изм. Значение Тип контролируемых линий

(3-х фазная, 4-х проводная)

(1 фазная, 2-х проводная)

Количество контролируемых вводов 2 Контроль обрыва фазы есть Контроль чередования фаз есть Контроль слипания фаз есть Допустимое напряжение на разъемах Ввод1, Ввод2 В 0-330 Частота сети Гц 45-65 Максимальное напряжение коммутации X4, X5, X6, X7 В 400 /(5А АС)1) Максимальный ток нагрузки X4, X5, X6, X7 A 10 / (250В АС)1) Износостойкость механическая контактов реле X4, X5, X6, X7, не менее Циклов 1x106 Износостойкость электрическая контактов реле X4, X5, X6, X7, не менее Циклов

1x104
(250В 10А AC1, цикл вкл.1с/выкл.9c)

Допустимое напряжение на разъемах ОП1, ОП2 В 230 (-10% +15%) кратковременно (до 10 сек.) +30 Потребляемая мощность суммарная по входам ОП1 и ОП2, не более ВА 6 Ток через контакты разъёма Uопер, не более А 5 (250В AC1)1) Механическая износостойкость контактов реле Uопер, не менее Цикл 1x106 Электрическая износостойкость контактов реле Uопер, не менее Цикл

1x104
(250В 5А AC1, цикл вкл.1с/выкл.9c)

Уровень логического нуля по дискретным входам В АС0-10 Уровень логической единицы по дискретным входам В 50-300 Порог отключения Ввод 1, Ввод 2 по Uмакс В 240, 250, 260, 265, 270, 275, 280,285, 290, 295 Порог отключения Ввод 1, Ввод 2 по Uмин В 165, 170, 175, 180, 185, 190, 195,200, 210, 220 Напряжение на входе АКБ DC В 11 ... 15 DC Потребляемая мощность по входу АКБ DC, не более Вт 5 Погрешность порога срабатывания % ±1.5 Гистерезис срабатывания РКН %Uном ±2,5 Задержка возврата на приоритетный ввод с 0.5, 2, 5, 10, 20, 40, 60, 80, 100, 120 Задержка отключения с 0.1, 0.5, 1, 2, 3, 5, 10, 20, 30, 60 Время включения 0,1с, 1с, 3с, 15с, 30с, 1мин, 2мин, 3мин, 6мин Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 Диапазон рабочих температур 0C -20 ... +55 Температура хранения 0C -40...+70 Относительная влажность воздуха % 80 Высота над уровнем моря м 2000 Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ L1-L2) Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP54/IP20 Степень загрязнения в соответствии с ГОСТ 9920-89 2 Рабочее положение в пространстве произвольное Режим работы круглосуточный Габаритные размеры м 144 х 144 х 48
