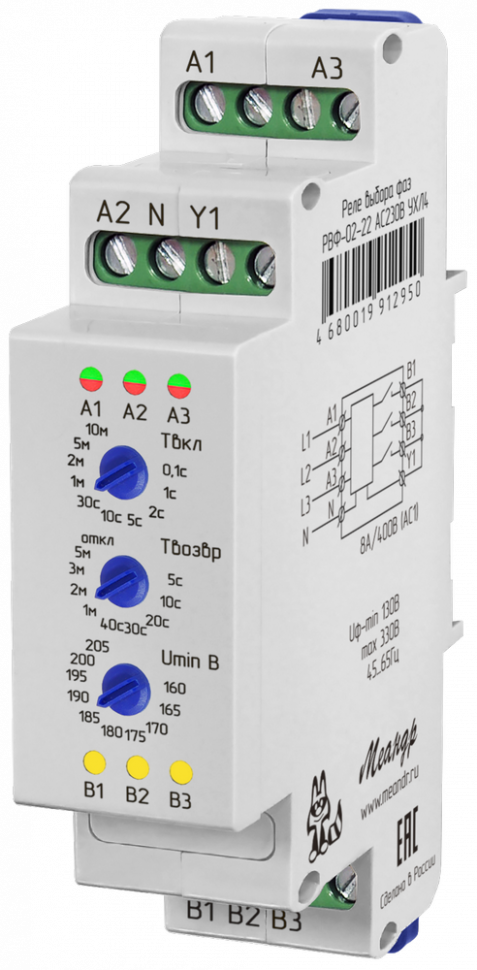

Реле выбора фаз РВФ-02-22 AC230В УХЛ4 Меандр

Работа по схеме 3 однофазных ввода - 1 нагрузка

Задержка включения - от 0.1с до 10мин (переключатель 10 положений)

Работа с приоритетом фазы L1 или без приоритета

Индикация наличия допустимого напряжения на вводах

Двухпороговая защита от повышенного напряжения: >300В/0.02с и >265В/0.1с

Двухпороговая защита от снижения напряжения: <160-205В/10с и <130В/0.1с.

Защита от межфазных замыканий при переключении вводов (залипание встроенных реле или внешних контакторов)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Ед.изм. РВФ-02-22 Номинальное напряжение питания В 230 Напряжение ввода максимальное В 400 Потребляемая мощность, не более ВА 1.0 Допустимая частота напряжения питания Гц 45 ... 65 Порог ускоренного отключения при критически высоком напряжении, U макс.кр В 300 Порог отключения при высоком напряжении, U макс В 265 Порог отключения при низком напряжении, U мин В 160, 165, 170, 175, 180 185, 190, 195, 200, 205 Порог ускоренного отключения при критически низком напряжении, t мин.кр В 130 Погрешность порога срабатывания В +/- 3 Гистерезис срабатывания В 5 … 7 Время готовности устройства к работе с 0.2 Задержка ускоренного отключения при критически высоком напряжении, t макс.кр с 0.02 Задержка отключения при высоком напряжении, t макс с 0.1 Задержка отключения при низком напряжении, t мин с 10 Задержка ускоренного отключения при критически низком напряжении, t мин.кр с 0.1 Время подтверждения обратной связи, t ос с 0.1 Время включения, t вкл с 0.1, 1, 2, 5, 10, 30, 60, 120, 300, 600 Время переключения на приоритетный ввод, t возвр с 5, 10, 20, 30, 40, 60, 120, 180, 300 Возможность отключения приоритета есть Номинальный ток нагрузки (включая пусковой ток), не более А 8 (АС1) / 3.2 (АС3) Механическая износостойкость, не менее циклов 1х107 Износостойкость электрическая (250В АС1 50Гц; 8А; вкл. 1с. / выкл. 9с), не менее циклов 1x106 Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IР40 / IР20 Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4, УХЛ2 Диапазон рабочих температур (по исполнениям) оС -25 ... +55 (УХЛ4), -40 ... +55 (УХЛ2) Температура хранения оС -40 ... +70 Помехоустойчивость от пачек импульсов по ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения по ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2) Относительная влажность воздуха (при 25°С), не более % 80 Высота над уровнем моря, не более м 2000 Рабочее положение в пространстве произвольное Режим работы круглосуточный Габаритные размеры мм 22 х 93 х 63 Масса (брутто) кг 0.12 Срок службы лет 10
