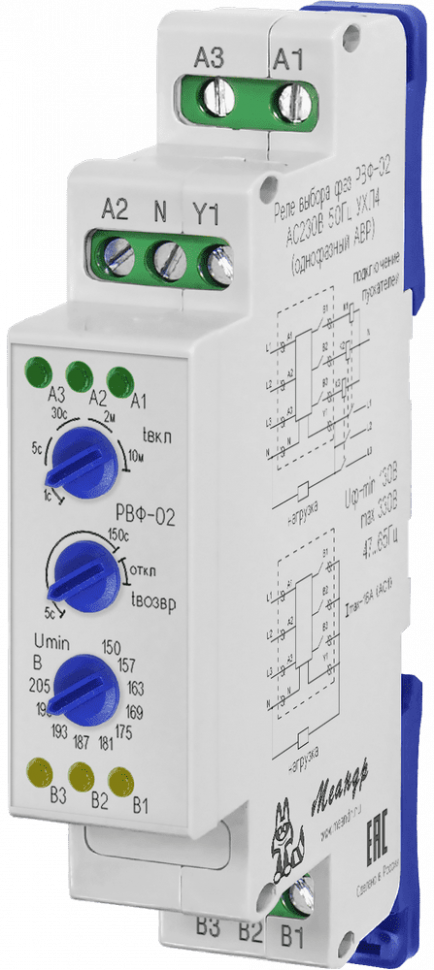

Реле выбора фаз РВФ-02 AC230В УХЛ4 Меандр

До 3 вводов источников напряжения (3 фазы) АС230В 45-65Гц с общим нулём

Переключаемая задержка повторного включения - 1с, 5с, 30с, 2мин, 10мин

Работа с приоритетом фазы L1 или без приоритета

Индикация наличия фазных напряжений на входе и включённой фазы на выходе

Двухпороговая защита от перенапряжения >АС265В/0,1с и >АС300В/0,02с

Двухпороговая защита от снижения напряжения: <АС157-209В/10с (плавная регулировка порога) и <АС130В/0,1с (фиксированный порог)

Защита от межфазных замыканий при переключении за счёт контроля срабатывания контактов встроенных реле или внешних пускателей

Постоянный контроль исправности пускателей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-02

Параметр Ед.изм. РВФ-02 Uном/частота В/Гц 230/45-65 Umax В 400 Регулируемый порог переключения (отключения) при понижении напряжения Uниз; время реакции 10с В 160, 165, 170, 175, 180, 185, 190, 195, 200, 205 Гистерезис по напряжению В 5±2 Точность определения порога срабатывания В ±3 Порог переключения (отключения) при повышении напряжения; время реакции 0,1с В >265 Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс В >300 Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с В <130 tвкл повторное с 1с, 5с, 30с, 2мин,10мин tвозвр. на приоритетную фазу с от 5 до 150 Возможность отключения приоритета фазы есть Время переключения на резервные фазы, не более с 0,1 Коммутируемый ток выходных контактов, не более (с учётом пусковых токов) А 8 Потребляемая мощность (под нагрузкой), не более ВА 1,0 Ресурс выходных контактов под нагрузкой 8А, циклов не менее шт. 1х106 Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IР40/IР20 Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или УХЛ2 Диапазон рабочих температур оС -25…+55 (УХЛ4) -40…+55 (УХЛ2) Температура хранения оС -45…+70 Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2) Степень загрязнения в соответствии с ГОСТ 9920-89 2 Относительная влажность воздуха до 80 (при 250C) Высота над уровнем моря м до 2000 Рабочее положение в пространстве произвольное Режим работы круглосуточный Габаритные размеры мм 18х93х62 Масса кг 0,2
