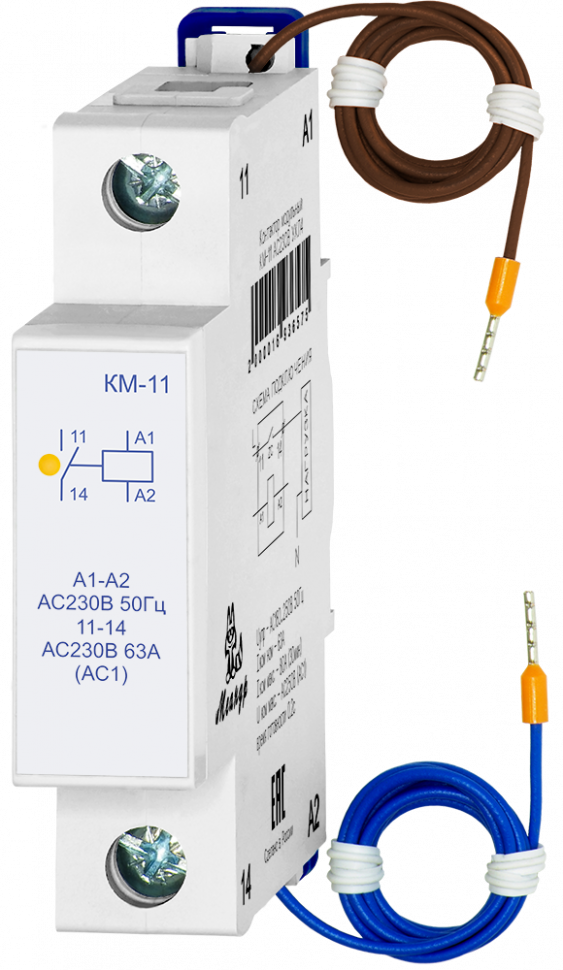

Контактор модульный КМ-11 AC230B УХЛ4 Меандр

НАЗНАЧЕНИЕ

Контактор модульный типа КМ-11 AC230В УХЛ4 арт. производителя 2000016936575 (далее КМ-11) предназначено для гальванического разделения силовых цепей и сигнальных цепей (цепей управления). Контактор позволяет управлять нагрузкой разным номиналом напряжения управляющего сигнала (по исполнениям). Модульный контактор также может использоваться для увеличения величины коммутируемой мощности. Например, при недостаточной мощности выходного сигнала от контроллера. В данном случае выходной сигнал используется, как сигнал управления для контактора.

ОПИСАНИЕ / ПРИНЦИП РАБОТЫ

После подачи питания на контакты А1 и А2 включается встроенное исполнительное реле и загорается желтый светодиодный индикатор. Контакт переходит из нормально разомкнутого состояния в нормально замкнутое, контакт 11-14 замыкается. При отключении питания с контактов А1 и А2, контакт 11-14 размыкается.
ОБРАТИТЕ ВНИМАНИЕ! Контактор включает контакт 11-14 при абсолютном сетевом напряжении близком к нулю (технология zero sync™). При использовании этой технологии, в работе практически отсутствует искрение 11-14 контакта, что значительно увеличивает срок его службы. А так же существенно продлевает срок службы таких нагрузок как лампы.
ОБРАТИТЕ ВНИМАНИЕ! После подачи питания на контакты А1 и А2 никакого напряжения на контактах 11, 14 не появится. Так, как цепь питания
КМ-11 и исполнительный контакт не связан между собой электрически внутри.

Обратите внимание на контакторы КМ-12 (с регулируемой задержкой на включение) и КМ-13 (с регулируемой задержкой на отключение). ОСНОВНЫЕ ОСОБЕННОСТИ

Индикатор состояния встроенного реле;

1 нормально открытый контакт 63А/AC250В;

Технология zero sync™;

Ширина 1 модуль (18 мм)

Вес
0.2

Габаритные размеры (ШхВхГ)
18х83х69

Гарантия производителя
2 года

Диапазон напряжения питания AC (переменное)
180-250В

Диапазон рабочих температур
-25…+55°С

Максимальное напряжение питания
250В

Напряжение питания
Переменное

Напряжение питания AC (переменное)
230

Номинальный ток нагрузки
не более 63А (при АС1)

Относительная влажность воздуха
до 80% (при 25°С)

Сечение подключаемых проводников
0,5-33 (20-2AWG)

Срок службы
10 лет

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20

Страна происхождения
Россия

Тип контактной группы
1 NO

Частота напряжения питания (АС)
50

Бренд
Меандр
