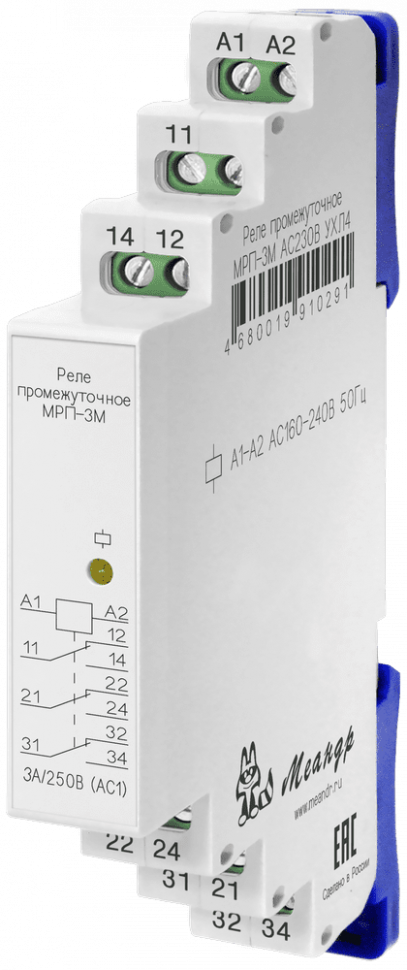

Реле промежуточное МРП-3М AC230В УХЛ4 Меандр

НАЗНАЧЕНИЕ

Промежуточное реле МРП-3М (далее устройство) предназначено для дистанционного включения нагрузки, гальванической развязки силовых цепей и цепей управления, увеличения количества переключаемых групп контактов..

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на устройство происходит включение исполнительного реле, на лицевой стороне устройства загорается желтый индикатор работы исполнительного реле, при этом контакты 11-12, 21-22, 31-32 размыкаются, а 11-14, 21-24 и 31-34, замыкаются.

ОСНОВНЫЕ ОСОБЕННОСТИ

Индикатор состояния встроенного реле;

Встроенная защита от индуктивных выбросов при отключении устройства;

3 переключающие группы контактов 5А/AC250В.

Ширина корпуса 13 мм.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;

Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;

Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;

Конденсация влаги на поверхности изделия не допускается;

Высота над уровнем моря не более 2000 м.

Вес
0.065

Габаритные размеры (ШхВхГ)
13х93х62

Гарантия производителя
2 года

Диапазон напряжения питания AC (переменное)
±10%

Диапазон рабочих температур
-25…+55°С

Напряжение питания
Переменное однофазное

Напряжение питания AC (переменное)
230В

Номинальная мощность нагрузки (AC230В)
1 кВт

Номинальный ток нагрузки
5А

Относительная влажность воздуха
до 85% (при 25°С)

Сечение подключаемых проводников
2,5

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20

Страна происхождения
Россия

Тип контактной группы
3 СO

Частота напряжения питания (АС)
50

Бренд
Меандр
