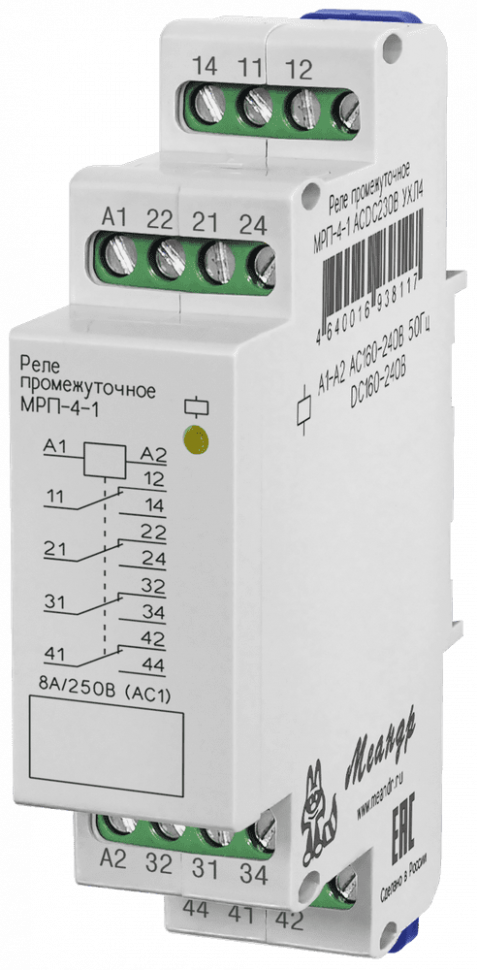

Реле промежуточное МРП-4-1 ACDC230В УХЛ4 Меандр

НАЗНАЧЕНИЕ

Промежуточное реле МРП-4-1 (далее устройство) предназначено для дистанционного включения нагрузки, гальванической развязки силовых цепей и цепей управления, увеличения количества переключаемых групп контактов..

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на устройство происходит включение исполнительного реле При этом замыкаются контакты 11-14, 21-24, 31-34 и 41-44 , а 11-12, 21-22, 31-32 и 41-42 размыкаются, и на лицевой стороне устройства загорается желтый индикатор работы исполнительного реле.

ОСНОВНЫЕ ОСОБЕННОСТИ

Индикатор состояния встроенного реле;

Встроенная защита от индуктивных выбросов при отключении устройства;

4 переключающие группы контактов 8А/AC250В.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;

Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;

Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;

Конденсация влаги на поверхности изделия не допускается;

Высота над уровнем моря не более 2000 м.

Вес
0.085

Габаритные размеры (ШхВхГ)
22х93х62

Гарантия производителя
2 года

Диапазон напряжения питания AC (переменное)
±10%

Диапазон напряжения питания DC (постоянное)
±10%

Диапазон рабочих температур
-25…+55°С

Напряжение питания
Переменное/Постоянное

Напряжение питания AC (переменное)
230В

Напряжение питания DC (постоянное)
230

Номинальная мощность нагрузки (AC230В)
2,0 кВт

Номинальный ток нагрузки
8А

Относительная влажность воздуха
до 85% (при 25°С)

Сечение подключаемых проводников
2,5

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20

Страна происхождения
Россия

Тип контактной группы
4 СO

Частота напряжения питания (АС)
50

Бренд
Меандр
