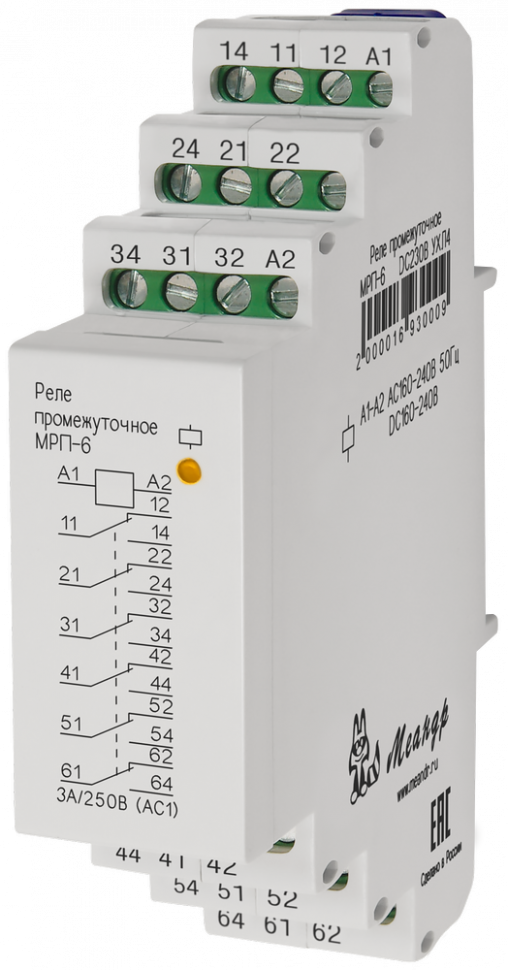

Реле промежуточное МРП-6 АС230В УХЛ4 Меандр

НАЗНАЧЕНИЕ

Промежуточное реле МРП-6 (далее устройство) предназначено для дистанционного включения нагрузки, гальванической развязки силовых цепей и цепей управления, увеличения количества переключаемых групп контактов.

ВНИМАНИЕ! Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.

ОСНОВНЫЕ ОСОБЕННОСТИ

Индикатор состояния встроенного реле;

Ширина корпуса 22 мм;

6 переключающих групп 3А/AC250В.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 1,5 мм2.

Вес
0.11

Габаритные размеры (ШхВхГ)
22х93х62

Гарантия производителя
2 года

Диапазон напряжения питания AC (переменное)
196-253В

Диапазон рабочих температур
-25…+55°С

Максимальное напряжение питания
253В

Напряжение питания
Переменное

Напряжение питания AC (переменное)
230В

Номинальный ток нагрузки
3А

Относительная влажность воздуха
до 80% (при 25°С)

Сечение подключаемых проводников
2,5

Срок службы
10 лет

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20

Страна происхождения
Россия

Тип контактной группы
6 CO

Частота напряжения питания (АС)
50

Бренд
Меандр
