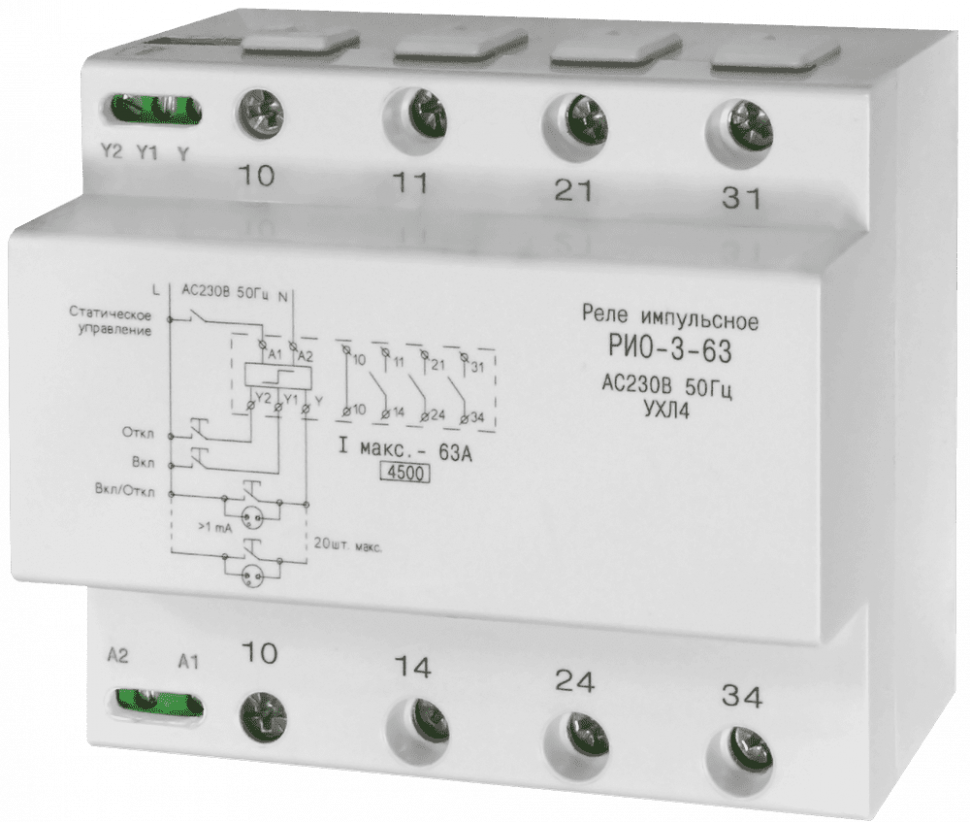

Реле управления освещением импульсное РИО-3-63 АС230В УХЛ4 Меандр

НАЗНАЧЕНИЕ

Импульсное реле освещения РИО-3-63 (далее устройство) предназначено для дистанционного управления цепями осветительных приборов, с применением параллельно соединенных кнопок управления.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство имеет три входа управления встроенным исполнительным реле: "Y1" - включение встроенного исполнительного реле, "Y2" - выключение встроенного исполнительного реле и "Y" - смена состояния реле на противоположное при каждой подаче сигнала управления, а так же вход статического управления устройством А1. При подаче питания на данный вход происходит включение встроенного исполнительного реле, при этом команды по каналам "Y1", "Y2"и "Y" игнорируются. После снятия питания в входа А1, встроенное реле выключается и работа входов "Y1", "Y2"и "Y" возобновляется.
Устройство не требует наличия оперативного питания. Любая поступающая команда является питанием устройства. В выключенном состоянии исполнительного реле контакты 11-14, 21-24, 31-34 разомкнуты.

ОСНОВНЫЕ ОСОБЕННОСТИ

Управление системой освещения из нескольких мест;

3 нормально разомкнутых группы контактов 63А/AC250В;

Отсутствие подгорания контактов выключателей освещения.

Возможность применения кнопочных выключателей с подсветкой

Вес
0.5

Габаритные размеры (ШхВхГ)
105x95x69

Гарантия производителя
2 года

Диапазон напряжения питания AC (переменное)
±10%

Диапазон рабочих температур
-25…+55°С

Напряжение питания
Переменное

Напряжение питания AC (переменное)
230В

Номинальный ток нагрузки
не более 63А (при АС1)

Относительная влажность воздуха
до 80% (при 25°С) (без конденсата)

Сечение подключаемых проводников
0,5-33 (20-2AWG)

Срок службы
10 лет

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP40/IP20

Страна происхождения
Россия

Тип контактной группы
3 NO

Частота напряжения питания (АС)
50

Бренд
Меандр
