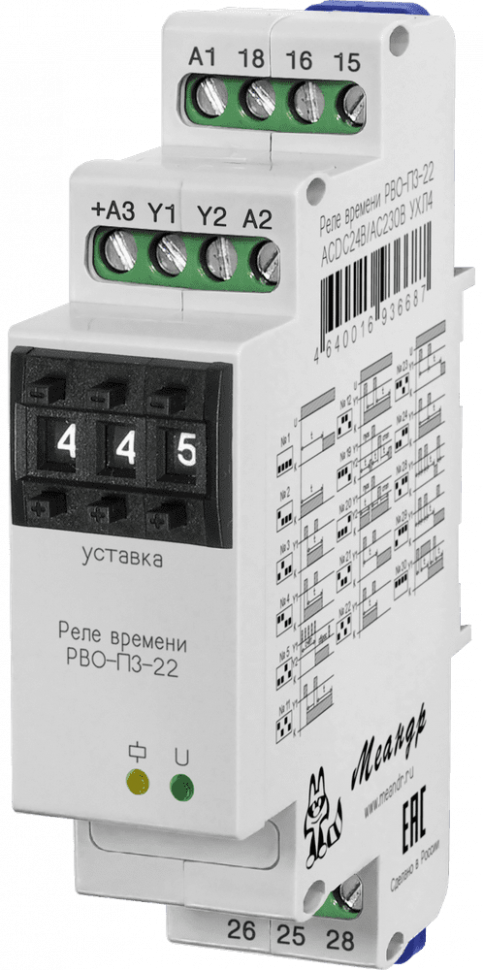

Реле РВО-П3-22 ACDC24В/AC230В УХЛ4 Меандр

НАЗНАЧЕНИЕ

Реле времени однокомандное РВО-П3-22 (далее Устройство) предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмом работы.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

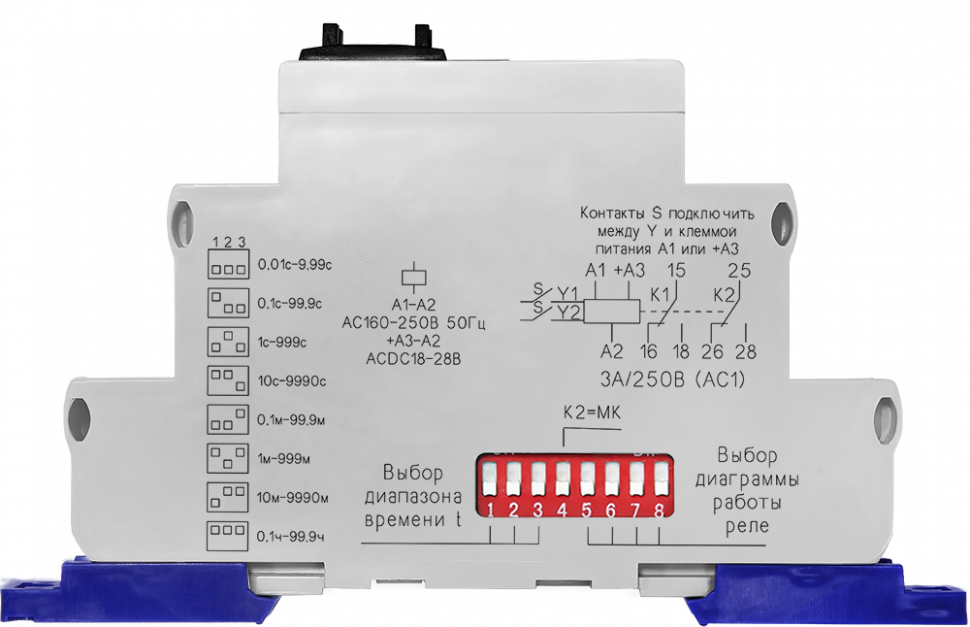

Время работы/задержки включения электромагнитного реле определяется по формуле A x B, где А - значение множителя, устанавливаемого нажимным десятичным переключателем (первая значащая цифра - переключатель сотен, вторая значащая цифра - переключатель десятков, третья значащая цифра - переключатель единиц); В - базовое значение времени выдержки, устанавливаемое DIP переключателем "Выбор диапазона времени t.", расположенным на боковой стороне Устройства. Данный переключатель имеет возможность выбора следующих базовых множителей времени: 0.01 с, 0.1 с, 1 с, 10с, 0.1 мин, 1 мин, 10 мин, 0.1 ч).

Режим работы устройства выбирается DIP переключателем "Выбор диаграммы работы", расположенным на боковой стороне Устройства.

Вес
0.12

Габаритные размеры (ШхВхГ)
22х93х62

Гарантия производителя
2 года

Диапазон напряжения питания AC (переменное)
±10%

Диапазон напряжения питания DC (постоянное)
±10%

Диапазон рабочих температур
-25…+55°С

Напряжение питания
Переменное/Постоянное

Напряжение питания AC (переменное)
24/230

Напряжение питания DC (постоянное)
24В

Номинальный ток нагрузки
5А

Относительная влажность воздуха
до 85% (при 25°С)

Сечение подключаемых проводников
2,5

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20

Страна происхождения
Россия

Тип контактной группы
2 СO

Тип реле времени
Однокомандное

Частота напряжения питания (АС)
50

Бренд
Меандр
