Реле времени РВО-1М АСDС24/AC230 В УХЛ4 Меандр

ОСНОВНЫЕ ОСОБЕННОСТИ

Регулировка диапазона выдержки времени от 0,3 с до 10 ч;

Широкий диапазон напряжения питания (АС 24/230 В или DC 24 В);

8 режимов работы устройства;

1 переключающая группа контактов;

Индикатор наличия питания и состояния встроенного реле;

Корпус шириной 13 мм;

Коммутация тока при активной нагрузке до 3А/АС230В.

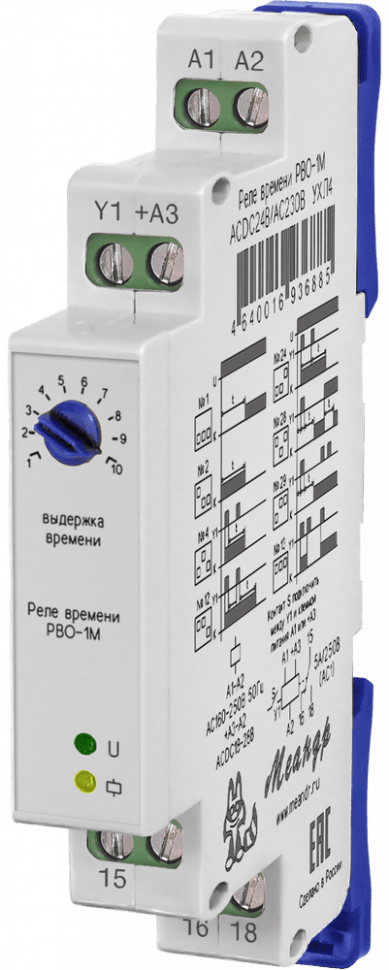

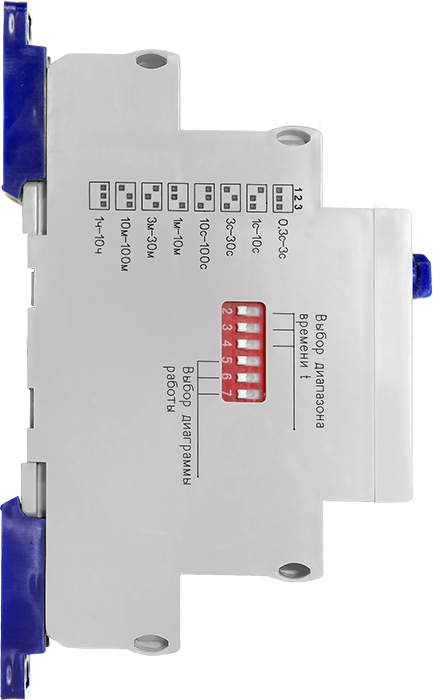

НАЗНАЧЕНИЕ РЕЛЕ Реле времени РВО-1М предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени. КОНСТРУКЦИЯ РЕЛЕ Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: поворотный переключатель установки выдержки времени, жёлтый индикатор срабатывания встроенного реле «», зелёный индикатор включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени (1, 2, 3 переключатели) и диаграммы работы (4, 5, 6 переключатели).

Вес
0.065

Габаритные размеры (ШхВхГ)
13х93х62

Гарантия производителя
2 года

Диапазон напряжения питания AC (переменное)
±10%

Диапазон напряжения питания DC (постоянное)
±10%

Диапазон рабочих температур
-25…+55°С

Напряжение питания
Переменное/Постоянное

Напряжение питания AC (переменное)
24/230

Напряжение питания DC (постоянное)
24В

Номинальная мощность нагрузки (AC230В)
1 кВт

Номинальный ток нагрузки
3А

Относительная влажность воздуха
до 85% (при 25°С)

Сечение подключаемых проводников
2,5

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20

Страна происхождения
Россия

Тип контактной группы
1 СO

Тип реле времени
Однокомандное

Частота напряжения питания (АС)
50

Бренд
Меандр
