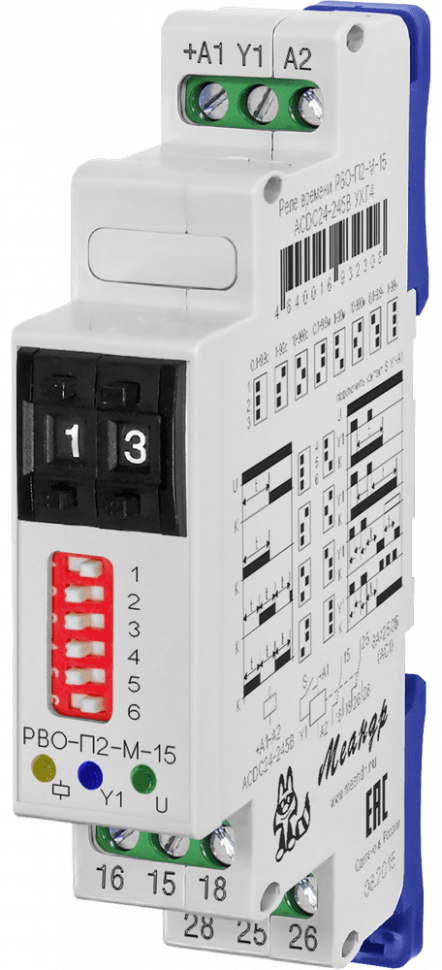

Реле времени РВО-П2-М-15 ACDC24-245В УХЛ4 Меандр

НАЗНАЧЕНИЕ

Реле времени однокомандное РВО-П2-М-15 (далее Устройство) предназначено для выдачи команд в цепи схем управления. Управляющие сигналы подаются через контакты реле после отработки заданной выдержки по времени в соответствии с выбранным алгоритмом работы.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Время работы/задержки включения электромагнитного реле определяется по формуле A x B, где А - значение множителя, устанавливаемого нажимным десятичным переключателем(первая значащая цифра - переключателем десятков, вторая значащая цифра - переключателем единиц); В - базовое значение времени выдержки, устанавливаемое комбинацией 1,2 и 3 DIP переключателей (0,1 сек, 1 сек, 6 сек, 10 сек, 60 сек, 360 сек, 600 сек и 3600 сек.).

Вес
0.075

Габаритные размеры (ШхВхГ)
18х93х62

Гарантия производителя
2 года

Диапазон напряжения питания AC (переменное)
±10%

Диапазон напряжения питания DC (постоянное)
±10%

Диапазон рабочих температур
-25…+55°С

Напряжение питания
Переменное/Постоянное

Напряжение питания AC (переменное)
24-245

Напряжение питания DC (постоянное)
24-245

Номинальная мощность нагрузки (AC230В)
2,0 кВт

Номинальный ток нагрузки
8А

Относительная влажность воздуха
до 85% (при 25°С)

Сечение подключаемых проводников
2,5

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20

Страна происхождения
Россия

Тип контактной группы
2 СO

Тип реле времени
Однокомандное

Частота напряжения питания (АС)
50

Бренд
Меандр
