Реле времени РВЦ-1М ACDC24В/AC230В УХЛ4 Меандр

КОНСТРУКЦИЯ УСТРОЙСТВА

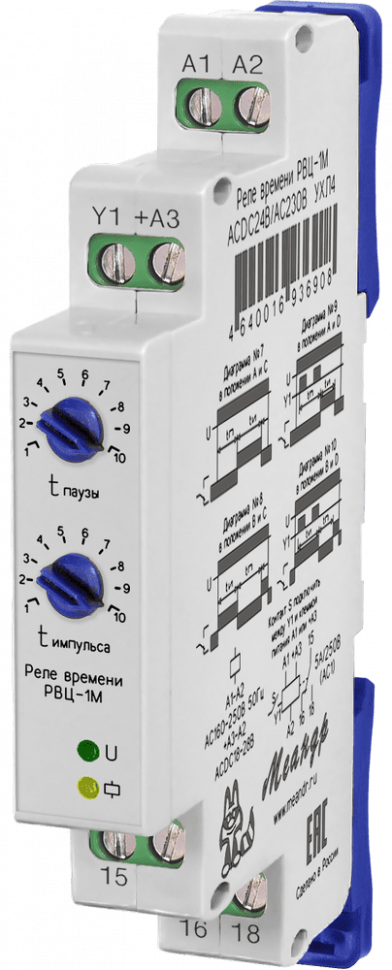

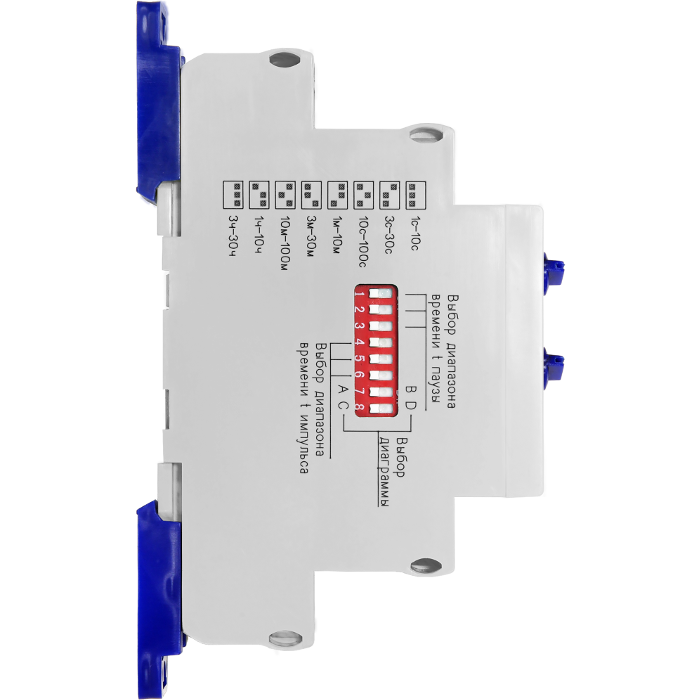

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели устройства расположены два поворотных переключателя выбора множителя паузы/импульса, зелёный индикатор включения питания «U» и желтый индикатор включения исполнительного реле. На боковой стороне устройства расположен DIP переключатель выбора значения базового множителя времени и режимов работы устройства.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;

Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;

Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;

Конденсация влаги на поверхности изделия не допускается;

Высота над уровнем моря не более 2000 м.

Вес
0.065

Габаритные размеры (ШхВхГ)
13х93х62

Гарантия производителя
2 года

Диапазон напряжения питания AC (переменное)
±10%

Диапазон напряжения питания DC (постоянное)
±10%

Диапазон рабочих температур
-25…+55°С

Напряжение питания
Переменное/Постоянное

Напряжение питания AC (переменное)
24-240

Напряжение питания DC (постоянное)
24В

Номинальная мощность нагрузки (AC230В)
1 кВт

Номинальный ток нагрузки
3А

Относительная влажность воздуха
до 85% (при 25°С)

Сечение подключаемых проводников
2,5

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20

Страна происхождения
Россия

Тип контактной группы
1 СO

Тип реле времени
Циклическое

Частота напряжения питания (АС)
50

Бренд
Меандр
