Реле времени РВЦ-П2-22 ACDC24B/AC230B УХЛ4 Меандр

КОНСТРУКЦИЯ УСТРОЙСТВА

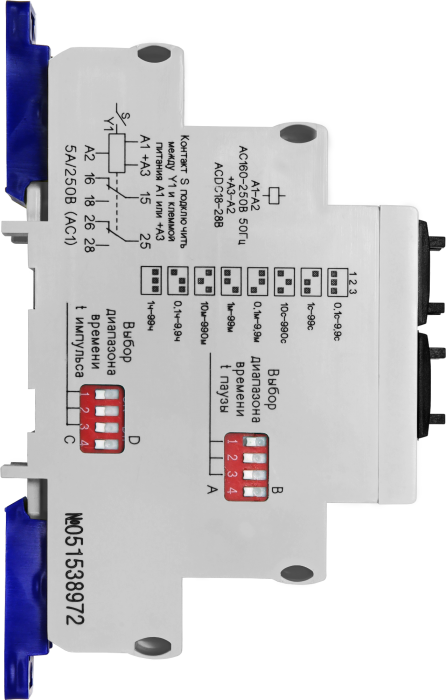

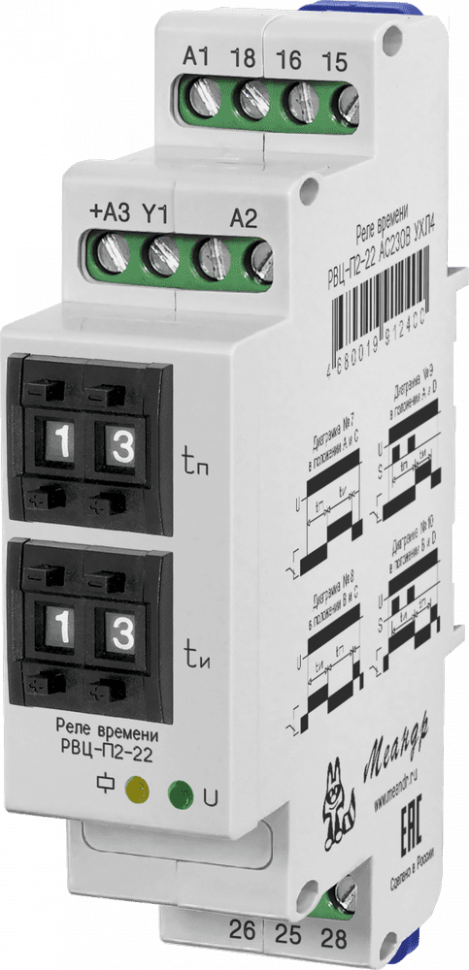

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели устройства расположены четыре нажимных десятичных переключателя. Два для установки множителя выдержки времени паузы (первый – «десятки 0-9», второй «единицы 0-9») и два для установки множителя выдержки времени импульса (первый – «десятки 0-9», второй «единицы 0-9»), а так же индикаторы наличия напряжения питания и работы исполнительного реле. На боковой панели устройства расположены два четырех позиционных DIP переключателя для установки диапазона выдержки времени импульса/паузы и выбора режима работы устройства.

УЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;

Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;

Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;

Конденсация влаги на поверхности изделия не допускается;

Высота над уровнем моря не более 2000 м.

Вес
0.09

Габаритные размеры (ШхВхГ)
22х93х62

Гарантия производителя
2 года

Диапазон напряжения питания AC (переменное)
±10%

Диапазон напряжения питания DC (постоянное)
±10%

Диапазон рабочих температур
-25…+55°С

Напряжение питания
Переменное/Постоянное

Напряжение питания AC (переменное)
24/230

Напряжение питания DC (постоянное)
24В

Номинальная мощность нагрузки (AC230В)
1 кВт

Номинальный ток нагрузки
5А

Относительная влажность воздуха
до 85% (при 25°С)

Сечение подключаемых проводников
2,5

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20

Страна происхождения
Россия

Тип контактной группы
2 СO

Тип реле времени
Циклическое

Частота напряжения питания (АС)
50

Бренд
Меандр
