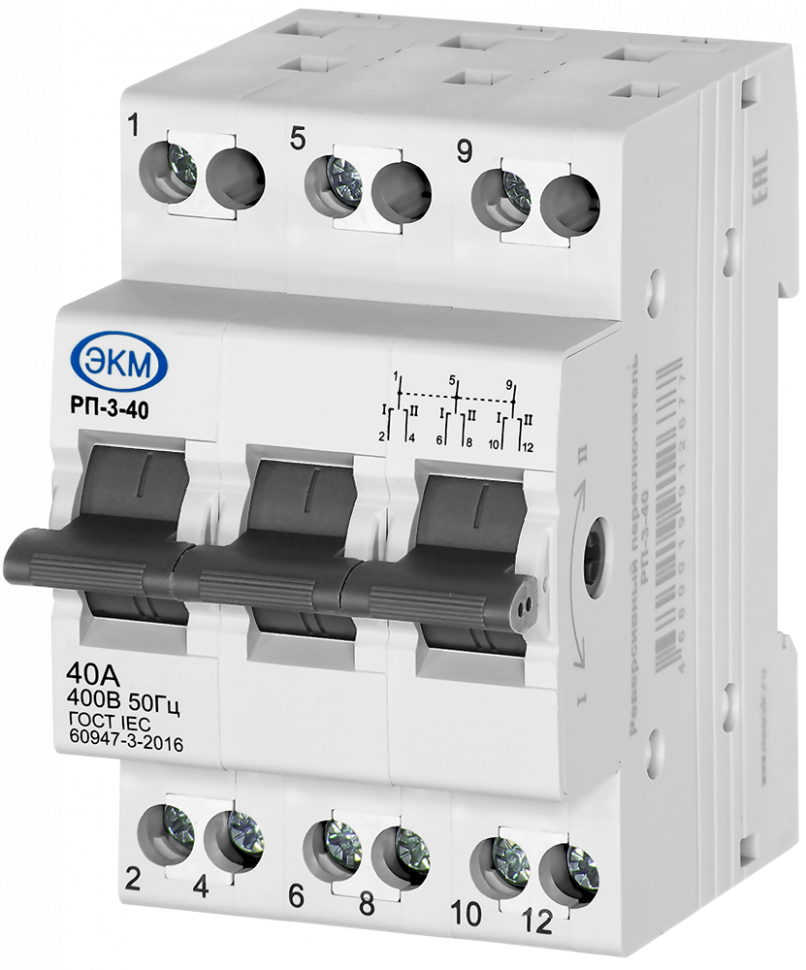

Реверсивный переключатель РП-3-40 Меандр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Ед.изм. РП-1 РП-2 РП-3 РП-4 Номинальное рабочее напряжение В

230АС (для 40А, 63А)
400АС (для 100А)

400АС 400АС 400АС Напряжение постоянного тока на один полюс, не более В 48 Максимальный рабочий ток АС1 (активная) А 40, 63, 100 Максимальный рабочий ток АС3 (индуктивная) А 14, 25, 40 Номинальная частота тока сети Гц 50/60 Потребляемая мощность Вт 0 Электрическая износостойкость, не менее циклов 1500 Механическая износостойкость, не менее циклов 8500 Число полюсов шт.1, 2, 3, 4 Диапазон рабочих температур ⁰C -5...+40 Температура хранения ⁰C -5...+70 Степень защиты по клеммам в соответствии с ГОСТ 14254-96 IP20 Степень загрязнения в соответствии с ГОСТ 9920-89 2 Относительная влажность воздуха % до 80 (при 25 ⁰C) Режим работы круглосуточный Рабочее положение в пространстве произвольное Габаритные размеры (N - количество полюсов) мм

(18хN)х80х83 (для 40А)
(18хN)х79х94 (для 63А)
(36хN)х78х84 (для 100А)

Масса одного полюса (нетто), не более кг

0,074 (для 40А)
0,084 (для 63А)
0,142 (для 100А)

Наличие драгоценных металлов (серебро), на полюс г 0,3...0,5 Усилие затяжки по ГОСТ 10434-82 (шлиц PZ2) H·м

1,2±0,2 (для 40А)
2±0,2 (для 63А)
2,5±0,2 (для 100А)

Максимальное сечение провода, присоединяемого к зажимам мм²

16 (для 40А)
25 (для 63А)
50 (для 100А)

Срок службы лет 10
