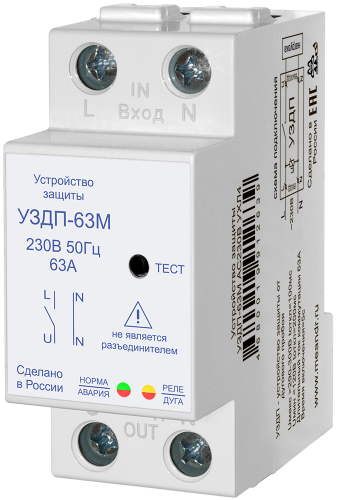

Устройство защиты от дугового пробоя УЗДП-63М УХЛ4 Меандр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Ед.изм. УЗДП-63М Параметры защиты Номинальное напряжение питания (50Гц) В 230 Максимальное напряжение питания В 440 Уровень ограничения напряжения при токе помехи 100А, не более кВ 1.2 Максимальная энергия поглощения (одиночный импульс 10/1000мкс) Дж 200 Макс. ток поглощения, одиночный импульс 8/20мкс А 6000 Время срабатывания импульсной защиты, не более нс 25 Аварийное отключения нагрузки, верхний порог В 290 ± 5В Аварийное отключения нагрузки, нижний порог В 120 ± 5В Гистерезис срабатывания % 3 Частота напряжения питания Гц 50 Потребляемая мощность, не более Вт 1.5 Коммутирующая способность контактов Максимальный ток нагрузки АС1 (активная), при подключении по схемам (рисунки "Варианты схем подключения устройства" левый столбец") А 63 Максимальный ток нагрузки АС1 (активная), при подключении по схемам (рисунки "Варианты схем подключения устройства" правый столбец") А 50 Максимальный ток нагрузки АС3 (индуктивная, реактивная) А 25 Ток перегрузки/время воздействия без сваривания контактов А/мс 2000/10 Ток короткого замыкания без разрушения реле А 3000 Пороги аварийного напряжения верхний > 290± 5В нижний 120В Время отключения нагрузки не более 0,1 сек. не более 0,5 сек Сечение подключаемых проводников мм² 0.5-33 (20-2AWG) Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) / -40…+55 (УХЛ2) Температура хранения °С –40...+70 Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2) Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4, УХЛ2 Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20 Степень загрязнения в соответствии с ГОСТ 9920-89 2 Механическая износостойкость контактов, не менее циклов 1 х 106 Электрическая износостойкость контактов, не менее (цикл: вкл.1с/выкл.9с) циклов 1 х 106 Габаритные размеры мм 86 x 35 x 64 Масса, не более кг 0,190 Срок службы, не менее лет 10
