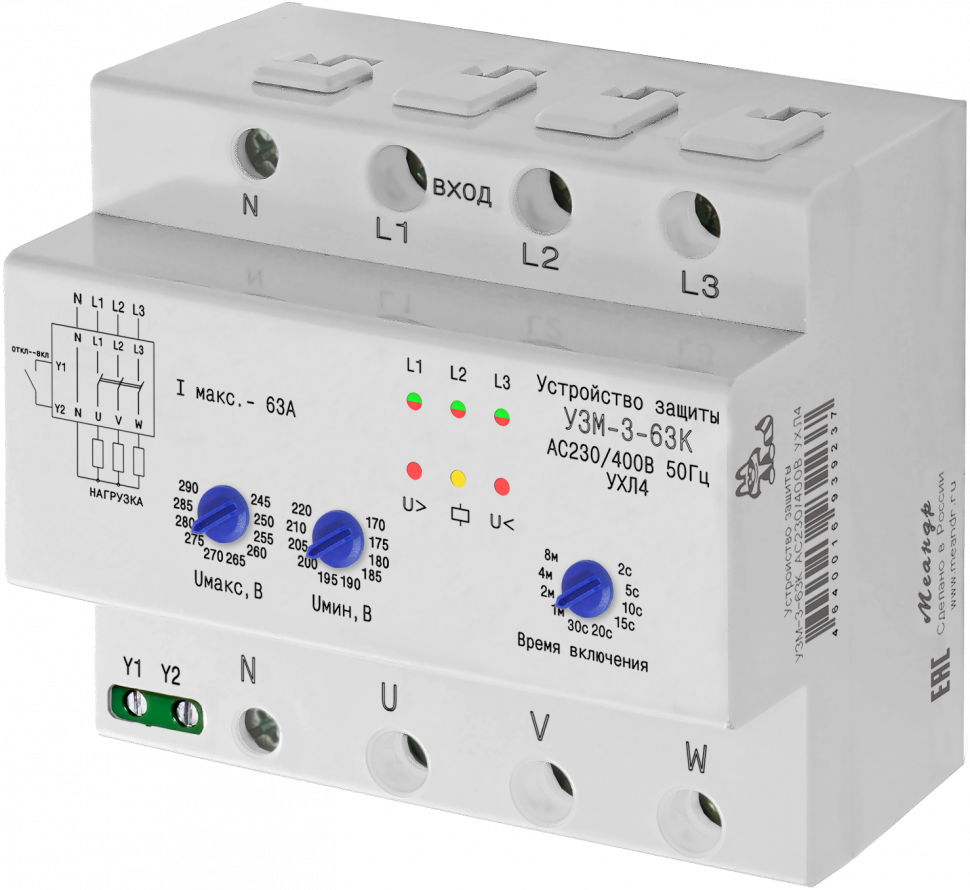

Устройство защиты многофункциональное УЗМ-3-63К УХЛ4 Меандр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗМ-3-63К

Параметр Ед.изм. УЗМ-3-63К Параметры защиты Uмакс, порог отключения нагрузки при повышении напряжения выше нормального В 245, 250, 255, 260, 265, 270, 275, 280, 285, 290 tмакс, задержка отключения по порогу Uмакс с 0.2 Uмин, порог отключения нагрузки при снижении напряжения ниже нормального В 170, 175, 180, 185, 190, 195, 200, 205, 210, 220 tмин, задержка отключения по порогу Uмин с 10 Точность установки порогов Uмакс и Uмин В ±3 Гистерезис срабатывания Uверх и Uниз % 2,5 Uпик, порог ускоренного отключения при высоком напряжении В 300 tпик, задержка отключения по порогу Uпик мс 30 Uпров, порог ускоренного отключения при низком напряжении В 110 tпров, задержка отключения по порогу Uпров мс 100 Разброс напряжений по фазам, не более % 35 Допустимая частота Гц (45 ... 55) ±0.5 tфаз, задержка отключения по частоте и чередованию фаз мс 200 tасм, задержка отключения по асимметрии фаз мс 100 tвкл, задержка включения 2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин Варисторная защита Уровень ограничения напряжения при токе помехи 100А, не более кВ 1.2 Макс. энергия поглощения (одиночный импульс 10/1000мкс) Дж 200 Макс. ток поглощения (одиночный импульс 8/20мкс) А 6000 Время срабатывания варистора, не более нс 25 Питание Номинальное напряжение питания В 230 Частота напряжения питания Гц 45 ... 55 Максимальное напряжение, не более В 440 Потребляемая полная мощность, собственная ВА 2.2 Коммутирующая способность силовых контактов Ток по всем фазам суммарный АС1/AC3 (резистивный/индуктивный), не более А 96/38 Ток 1 фазы АС1/AC3 (резистивный/индуктивный), не более А 40/16 Максимальный ток 1 фазы (не более 5 мин.) АС1/AC3 (резистивный/индуктивный), не более А 63/25 Максимальное коммутируемое напряжение В 400 Максимальный ток перегрузки без сваривания контактов, не более А 4500 (10мс) Износостойкость механическая, не менее цикл 1*106 Износостойкость электрическая, не менее цикл 1*105 Сечение подключаемых проводников силовых клемм мм²/AWG 16 ... 35 / 6 ... 2 Сечение подключаемых проводников клемм Y1 и Y2 мм² до 2.5 Степень защиты реле корпус / клеммы IP40 / IP20 Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4, УХЛ2 Диапазон рабочих температур (по исполнениям) °С -25 … +55 (УХЛ4) -40 … +55 (УХЛ2) Температура хранения °С -40 ... +70 Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2) Степень загрязнения в соответствии с ГОСТ 9920-89 2 Виброустойчивость g 4 Ударопрочность g 6 Высота над уровнем моря, не более м 2000 Режим работы круглосуточный Габаритные размеры мм 105 x 63 x 94 Масса, не более кг 0.55 Срок службы, не менее лет 10
