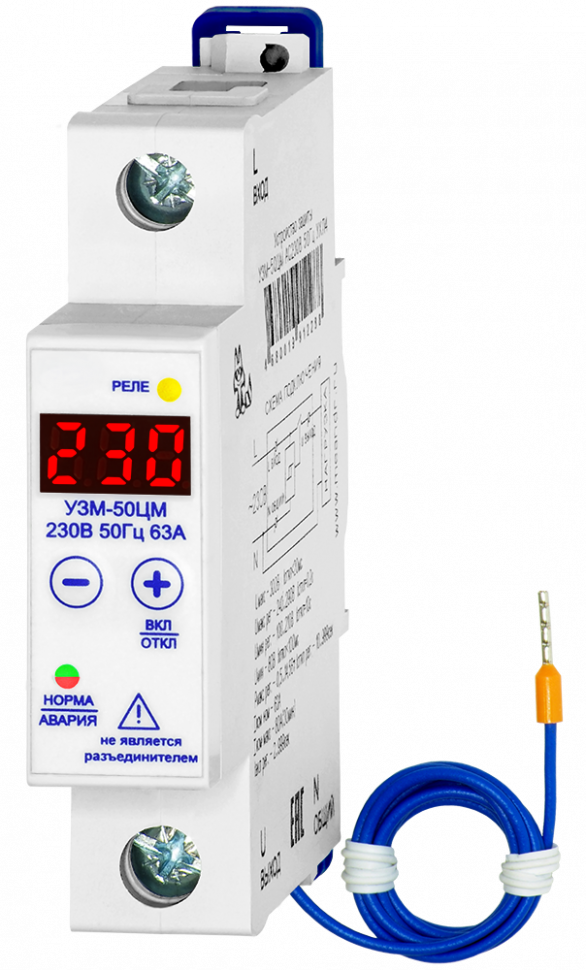

Устройство защиты многофункциональное УЗМ-50ЦМ УХЛ4 Меандр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗМ-50ЦМ

Параметр Ед.изм. УЗМ-50ЦМ Номинальное напряжение питания В 230 Частота напряжения питания Гц 50 Диапазон измерения напряжения True RMS В 100...440 Относительная погрешность измерений напряжения % 1 ± 1 единица младшего разряда Диапазон измерения тока True RMS А 0,6...65 Относительная погрешность измерений тока % 2 ± 1 единица младшего разряда Диапазон измерения мощности кВт 0,18...20 Параметры защиты Регулируемый порог отключения нагрузки по превышению напряжения В 240...295 Фиксированный порог отключения нагрузки по превышению напряжения В 300 Регулируемый порог отключения нагрузки по снижению напряжения В 120...210 Фиксированный порог отключения нагрузки по снижению напряжения В 110 Гистерезис возврата верхнего и нижнего порога от установленного значения В 3 Регулируемый порог отключения нагрузки по превышению потребляемой мощности кВт 0,5...14,5 Задержка включения (повторного включения АПВ) «tоn» с 2...999 Задержка отключения по превышению потребляемой мощности «t P» с 10...999 Потребляемая мощность, не более ВА 2,2 Максимальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2, медь), нагрузка АС1 (активная, резистивная) А 63 Максимальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2, медь), нагрузка АС3 (индуктивная, реактивная) А 25 Ток перегрузки/время воздействия без сваривания контактов А/мс 2000/10 Ток короткого замыкания без разрушения контактной группы А 3000 Максимальная мощность нагрузки (AC1 250В) кВт 15,7 Сечение подключаемых проводников мм2 /AWG 0.5 ... 33 / 20, ..., 2 Момент затяжки винта клеммы, не более Нм 3 Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 IP40/IP20 Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) -40…+55 (УХЛ2) Температура хранения °С -40...+70 Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2) Максимальная механическая износостойкость 1*106 Максимальная электрическая износостойкость 1*105 Габаритные размеры мм 18х83х68,5 Масса, не более кг 0,12 Срок службы, не менее лет 10
