Устройство защиты многофункциональное УЗМ-51 УХЛ4 Меандр

УЗМ-51:

Регулируемые пользователем верхний и нижний пороги срабатывания: 240-290В и 210-100В

Номинальный ток нагрузки 63А/250В (14кВт)

Максимальный ток нагрузки 80А/250В (18кВт) - 5мин

Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В

Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»™

Функция дистанционного управления (контактор)

Фиксированная программируемая задержка повторного включения АПВ - 10 секунд или 6 минут

Ширина корпуса - 18мм

Рекомендуемые пороги для УЗМ-51 (175 ... 265В)

НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты многофункциональное УЗМ предназначено для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия скачков напряжения, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.
Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

КОНСТРУКЦИЯ УСТРОЙСТВА

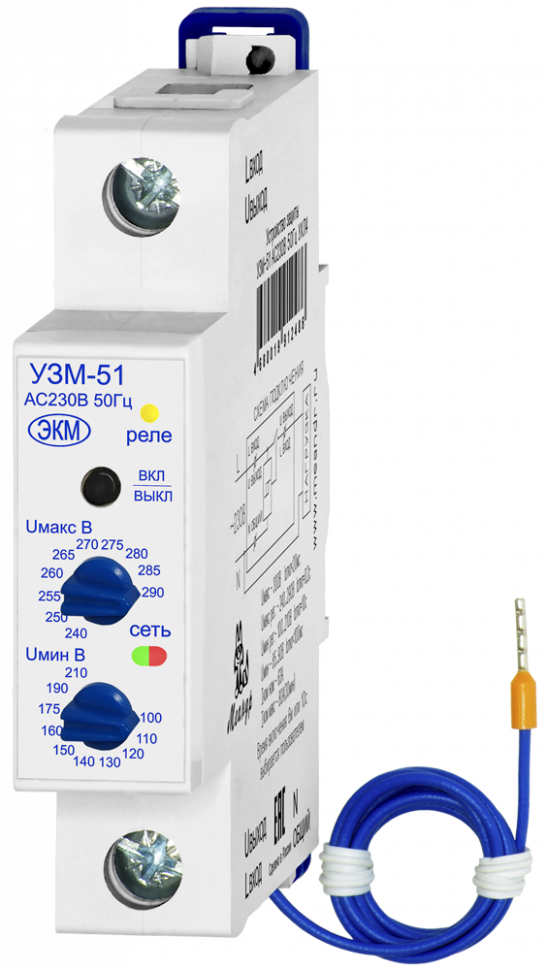

Устройство представляют собой реле контроля напряжения с мощным электромагнитным реле на выходе. Устройство устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 35мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели УЗМ расположены два индикатора – двухцветный (зелёный/красный) «норма-авария» и жёлтый включения контакта реле, кнопка «ВКЛ/ОТКЛ» ручного управления.

ВНИМАНИЕ: Момент затяжки винтового соединения не должен превышать 2,8 Нм.
