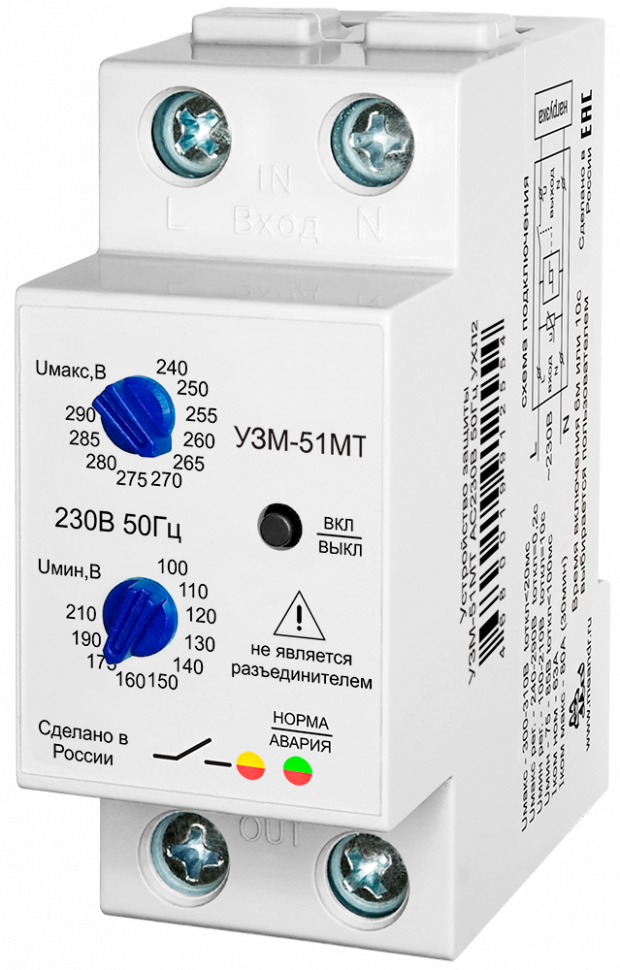

Устройство защиты многофункциональное УЗМ-51МТ УХЛ4 Меандр

УЗМ-51М, УЗМ-51МТ:

Номинальный ток нагрузки 63А/250В (14 кВт)

Максимальный ток нагрузки 80А/250В (18кВт) не более 30мин

Возможность подключения нагрузки с любой стороны

Встроенная многоразовая термозащита (только для УЗМ-51МТ)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ УЗМ-51М и УЗМ-16

Параметр Ед.изм. УЗМ-51М, УЗМ-51МТ УЗМ-16 Параметры защиты Уровень ограничения напряжения при токе помехи 100А, не более кВ 1,2 Максимальная энергия поглощения (одиночный импульс 10/1000мкс) Дж 200 42 Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс А 6000 1200 Время срабатывания импульсной защиты нс <25 Порог отключения нагрузки при повышении напряжения, Uверх В 240, 250, 255, 260, 265, 270, 275, 280, 285, 290 Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр. В 300 ± 15В Порог отключения нагрузки при снижении напряжения, Uниз В 210, 190, 175, 160, 150, 140, 130, 120, 110, 100 210, 200, 190, 180, 175, 160, 150, 140, 130, 120 Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр В 80± 5В 100± 10 Гистерезис возврата верхнего и нижнего порога от установленного значения % 3 2 Питание Номинальное напряжение питания В 230 Частота напряжения питания Гц 50 50/60 Максимальное напряжение питания В 440 400 Электроэрозионная стойкость контактов, не менее циклов 100000 Потребляемая мощность, не более Вт 1,5 2 Коммутирующая способность контактов Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная) А 63 16 Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная) А 25 4,5 Максимальный ток нагрузки, (не более 30мин) А 80 16 Номинальная мощность нагрузки (при AC230В) кВт 14,5 3,6 Максимальная мощность нагрузки (не более 30мин) кВт 18,4 3,6 Ток перегрузки/время воздействия, мс без сваривания контактов А/мс 2000/10 Задержка включения /повторного включения, выбирается пользователем 6мин/10с Пороги напряжения верхний > 300 ± 15В верхний 240 - 290 нижний 210 - 100 нижний <80 ± 5В Время отключения нагрузки 0,02 сек. 0,1 сек. 10 сек. 0,5 сек. Сечение подключаемых проводников мм² 0,5-33 (20-2AWG) Момент затяжки винтового соединения клеммы Hm 2,8 0,4 Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) -40…+55 (УХЛ2) Температура хранения °С -40...+70 Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2) Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 или УХЛ2 Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40/IP0 IP40/IP20 Степень загрязнения в соответствии с ГОСТ 9920-89 2 Виброустойчивость g 4 Ударопрочность g 6 Максимальная механическая износостойкость 1*106 Максимальная электрическая износостойкость 1*105 Габаритные размеры мм 83х35х63 18х93х62 Масса, не более кг 0,16 0,07 Срок службы, не менее (на изделия выпущенные после 2015 г.) лет 10
