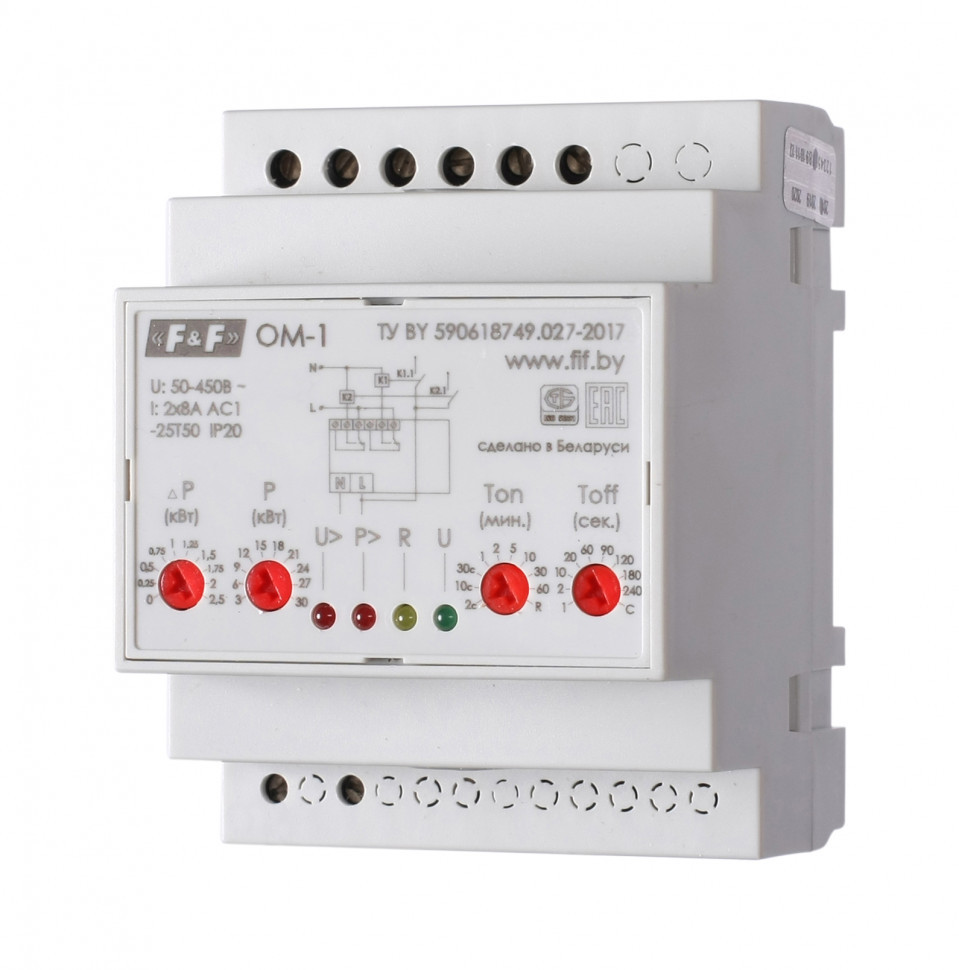

Ограничитель мощности (однофазный) OM-1

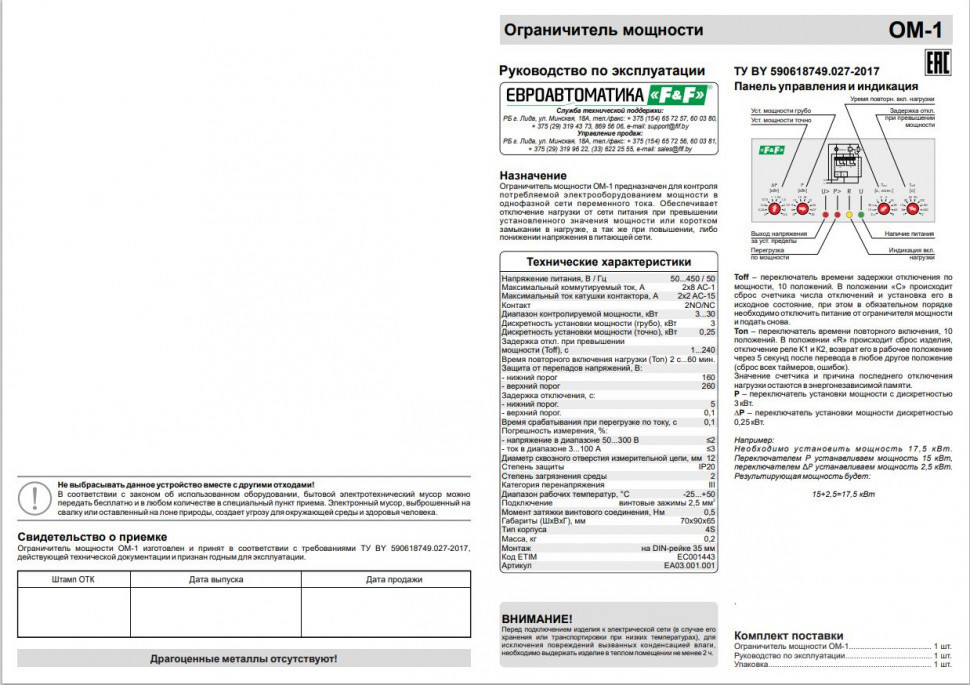

Технические характеристики

Артикул

EA03.001.001





Код ETIM

EC001443





Напряжение питания, В

50-450 AC





Максимальный коммутируемый ток, А (AC-1)

2x8





Максимальный ток катушки контактора, А

2х2 AС-15





Контакт

2NO/NC (2 переключающих)





Диапазон контролируемой мощности, кВт

3...30





Дискретность установки мощности (грубо), кВт

3





Дискретность установки мощности (точно), кВт

0,25





Время задержки отключения при превышении мощности (Toff)

1 сек...240 сек





Время повторного включения нагрузки (Ton)

2 сек...60 мин





Защита от перепадов напряжений

да





- U мин., В

160





- U макс., В

260





Время срабатывания, с:







- для U мин.

5





- для U макс.

0,1





Время срабатывания при перегрузке по току, с*

0,1





Погрешность измерения, %:







- напряжения в диапазоне 50...300 В

≤ 2





- тока в диапазоне 3...100 А **, %

≤ 3





Диаметр сквозного отверстия измерительной цепи, мм

12





Степень защиты

IР20





Степень загрязнения среды

2





Категория перенапряжения

III





Диапазон рабочих температур, °С

-25...+50





Подключение

винтовые зажимы 2,5мм2





Момент затяжки винтового соединения, Hм

0,5





Габариты (ШхВхГ), мм

70x90x65





Тип корпуса

4S





Масса, кг

0,2





Монтаж

на DIN-рейку

Отличительные особенности:

Диапазон контролируемой мощности 3…30 кВт. Дополнительная функция защиты нагрузки от пониженного Uмин. = 160В, и повышенного напряжения Uмах. = 260 В. Контакт 2NO/NC, 2х8 А.

Назначение
Для контроля потребления электрооборудованием мощности в однофазной сети переменного тока. Обеспечивает отключение нагрузки от сети питания при превышении установленного значения мощности или коротком замыкании в нагрузке, а так же при повышении, либо понижении напряжения в питающей сети.

Область применения
Применяется в однофазных сетях переменного тока для защиты электропроводки, электрооборудования и т.п. от превышения потребления электроэнергии выше установленного максимального значения мощности, ограничение потребления электроэнергии в целях несанкционированного подключения посторонних потребителей к питающей сети.

Особенности
- диапазон контролируемой мощности 3…30 кВт;
- защита нагрузки от пониженного и повышенного напряжения;

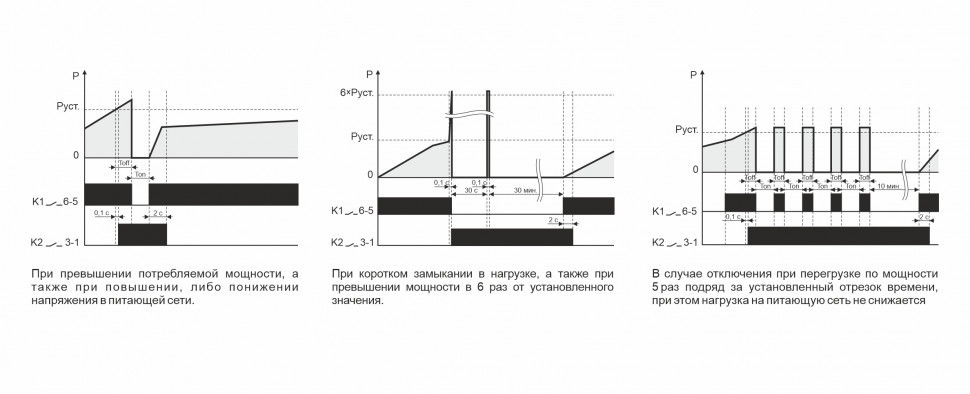

- при коротком замыкании в нагрузке, а также при превышении мощности в 6 раз от установленного значения мощности, отключение от сети питания нагрузки за 0,1 сек и блокировка ограничителя мощности на 30 секунд. При продолжении перегрузки по мощности последующее отключение нагрузки за 0,1 сек и блокировка ограничителя мощности на 30 минут;
- функция блокировки исполнительного реле на 10 минут при перегрузке по мощности 5 раз подряд, по истечении времени блокировки нагрузка подключится к сети питания;
- контакт 2NO/NC, 8 А.

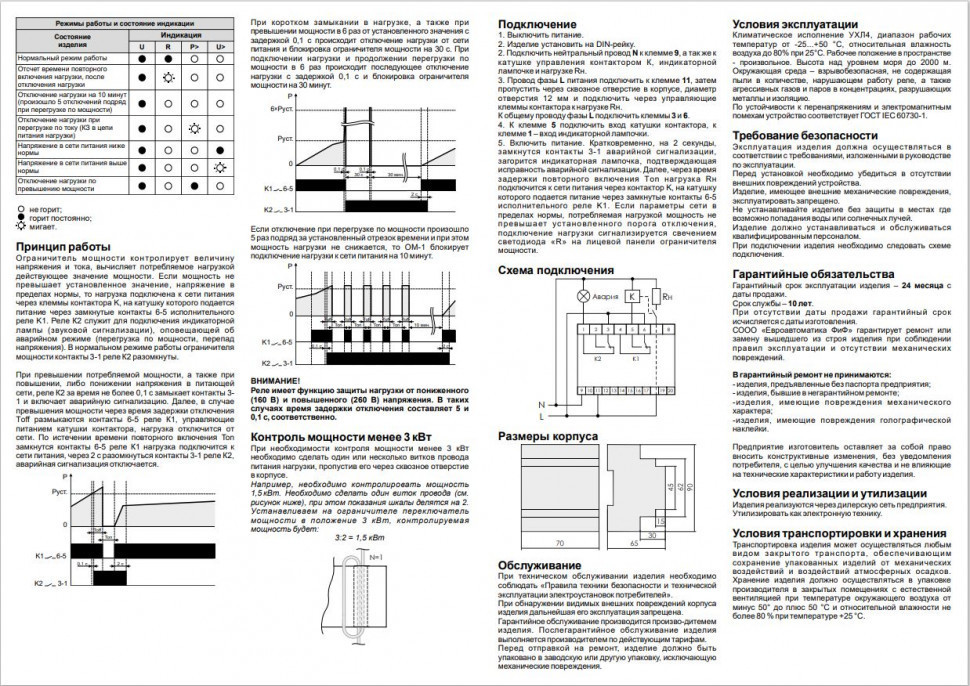

Принцип работы

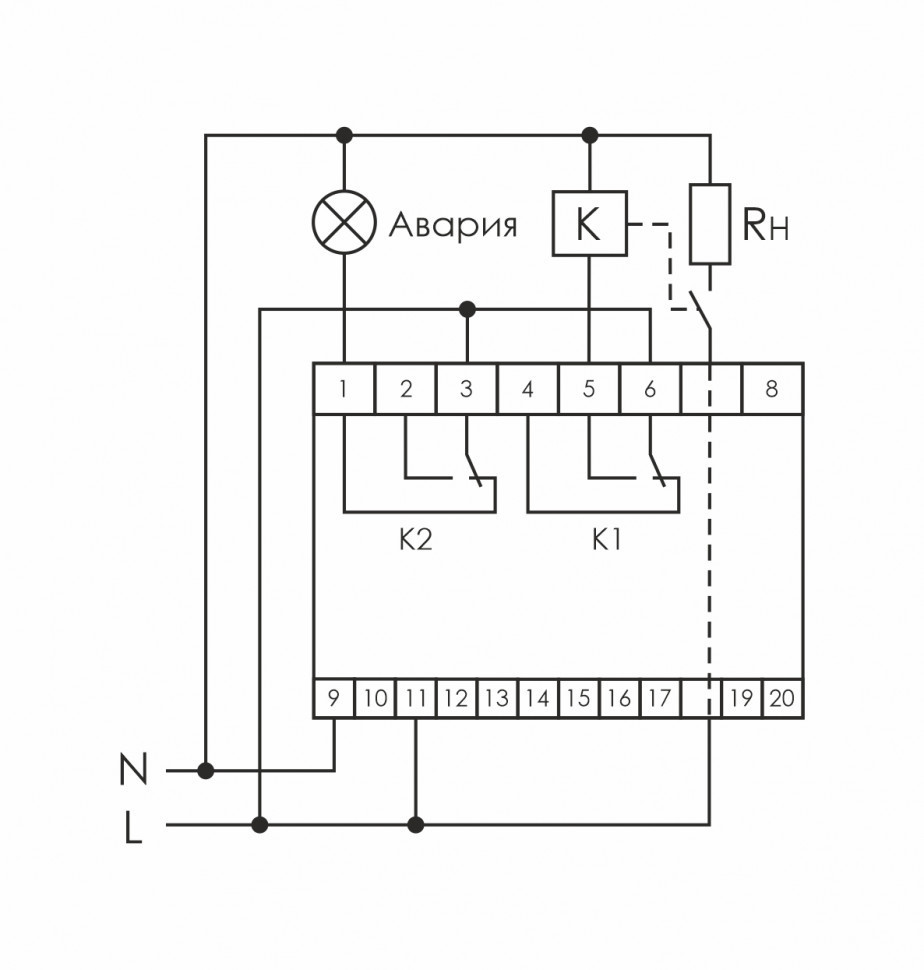

Ограничитель мощности контролирует величину напряжения и тока, вычисляет потребляемое нагрузкой действующее значение мощности. Если мощность не превышает установленное значение, нет перепадов по напряжению, нагрузка подключена к сети питания через контактор K, на катушку которого подается питание через замкнутые исполнительного реле K1. Реле К2 служит для подключения индикаторной лампы (звуковой сигнализации), оповещающей об аварийном режиме (перегрузка по мощности, перепад напряжения). В нормальном режиме работы ограничителя мощности контакты реле К2 разомкнуты. При превышении потребляемой мощности, а также при повышении, либо понижении напряжения в питающей сети, реле К2 за время не более 0,1 сек замыкает контакты, подключающие аварийную сигнализацию. Далее, через время задержки отключения (Тoff) (если произошло превышение мощности),
