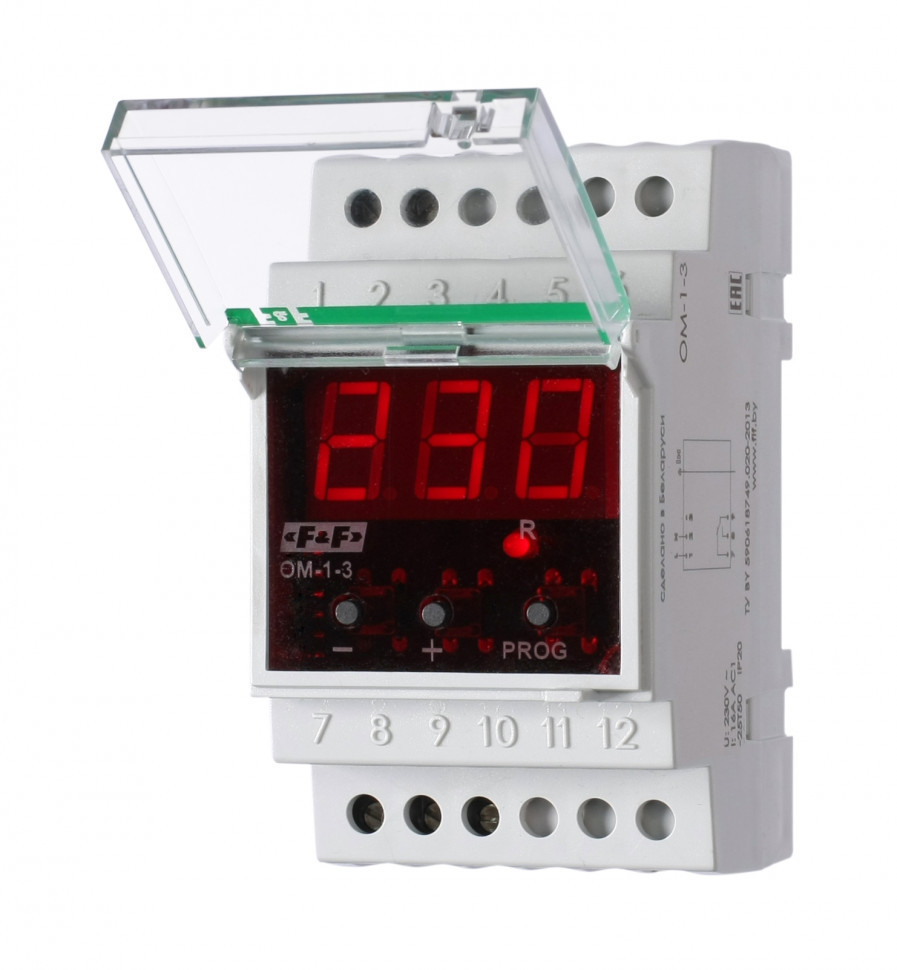

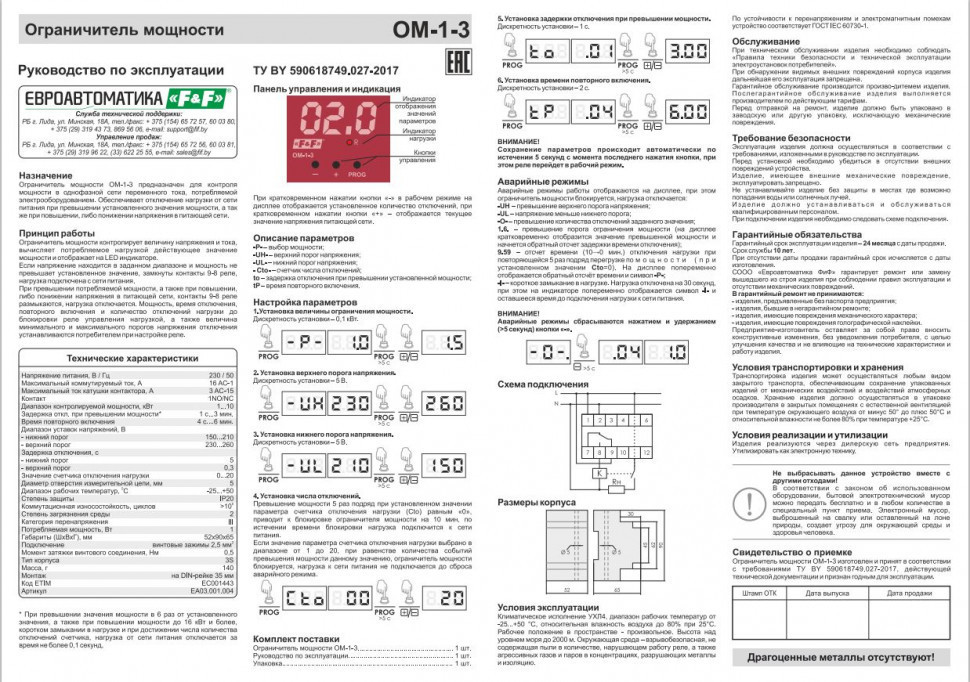

Ограничитель мощности (однофазный) OM-1-3

Технические характеристики

Артикул

EA03.001.004





Код ETIM

EC001443





Напряжение питания, В

230 АС





Максимальный коммутируемый ток, А (AC-1)

16





Максимальный ток катушки контактора, А

3 AС-15





Контакт

1NO/NC (1 переключающий)





Диапазон контролируемой мощности, кВт

1...10





Задержка отключения при превышении установленной мощности*

1 сек…3 мин





Время повторного включения

4 сек...6 мин





Диапазон уставок напряжений, В







- нижний порог

150-210





- верхний порог

230-260





Задержка отключения, с







- нижний порог

5





- верхний порог

0,3





Значение счетчика отключения нагрузки**

0…20





Диаметр сквозного отверстия измерительной цепи, мм

5





Потребляемая мощность, Вт

1





Диапазон рабочих температур, °С

-25...+50





Степень защиты

IР20





Коммутационная износостойкость, циклов

>100000





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

52х90х65





Подключение (винтовые зажимы)

2,5 мм²





Тип корпуса

3S





Масса, г

140





Монтаж

на DIN-рейку





Момент затяжки винтового соединения, Нм

0,5

При превышении значения мощности в 6 раз от установленного значения, а также при повышении мощности до 16 кВт и более, коротком замыкании в нагрузке и при достижении числа количества отключений счетчика, нагрузка от сети питания отключается за время не более 0,1 секунд,

При значении параметра счетчика отключения нагрузки (Cto) равным «0» превышение мощности 5 раз подряд приведет к блокировке ограничителя мощности на 10 мин, по истечении времени блокировки нагрузка подключится к сети питания.

Отличительные особенности:

Диапазон контролируемой мощности 1…10 кВт. Дополнительная функция защиты нагрузки от пониженного и повышенного напряжения в диапазоне: Uмин. = 150…210 В, Uмах. = 230…260 В. Контакт 1NO/NC, 16 А.

Назначение
Для контроля мощности в однофазной сети переменного тока, потребляемой электрооборудованием. Обеспечивает отключение нагрузки от сети питания при превышении установленного значения мощности, а так же при повышении, либо понижении напряжения в питающей сети.

Особенности
- диапазон контролируемой мощности 1…10 кВт;
- защита нагрузки от пониженного и повышенного напряжения;
- функция ускоренного отключения, не более 0,1 сек, при коротком замыкании в нагрузке;
- функция счетчика количества отключений нагрузки с блокировкой исполнительного реле при превышении количества отключений;
- LED индикатор отображения величины мощности, параметров напряжения, аварийных режимов работы;
- контакт 1NO/NC, 16 А.

Область применения
Применяется в однофазных сетях переменного тока для защиты электропроводки, электрооборудования и т.п. от превышения потребления электроэнергии выше установленного максимального значения мощности, ограничение потребления электроэнергии в целях несанкционированного подключения посторонних потребителей к питающей сети.

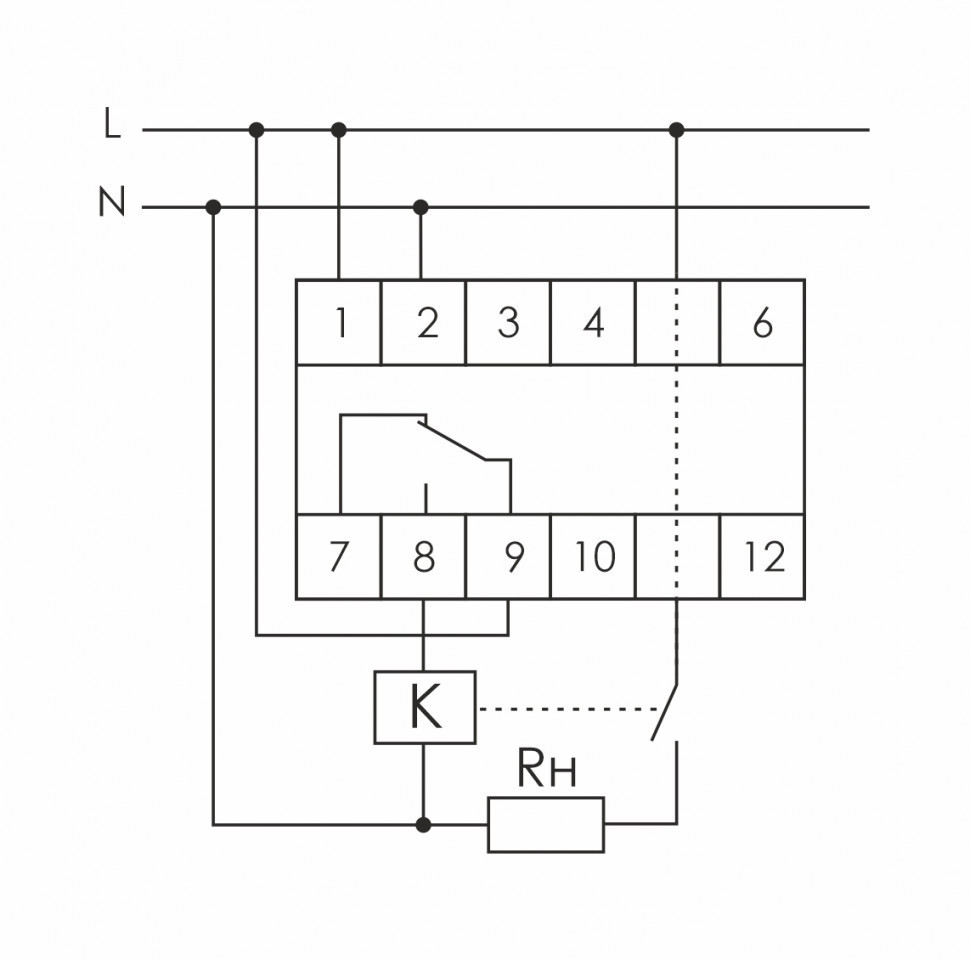

Принцип работы
Ограничитель мощности контролирует величину напряжения и тока, вычисляет потребляемое нагрузкой действующее значение мощности и отображает на LED индикаторе. Если напряжение находится в заданном диапазоне и мощность не превышает установленное значение, замкнуты контакты 9-8 реле, нагрузка подключена с сети питания. При превышении потребляемой мощности, а также при повышении, либо понижении напряжения в питающей сети, контакты 9-8 реле размыкаются, нагрузка отключается. Мощность, время отключения, повторного включения и количество отключений нагрузки до блокировки реле управления нагрузкой, а также величина минимального и максимального порогов напряжения отключения устанавливаются потребителем при настройке реле.
