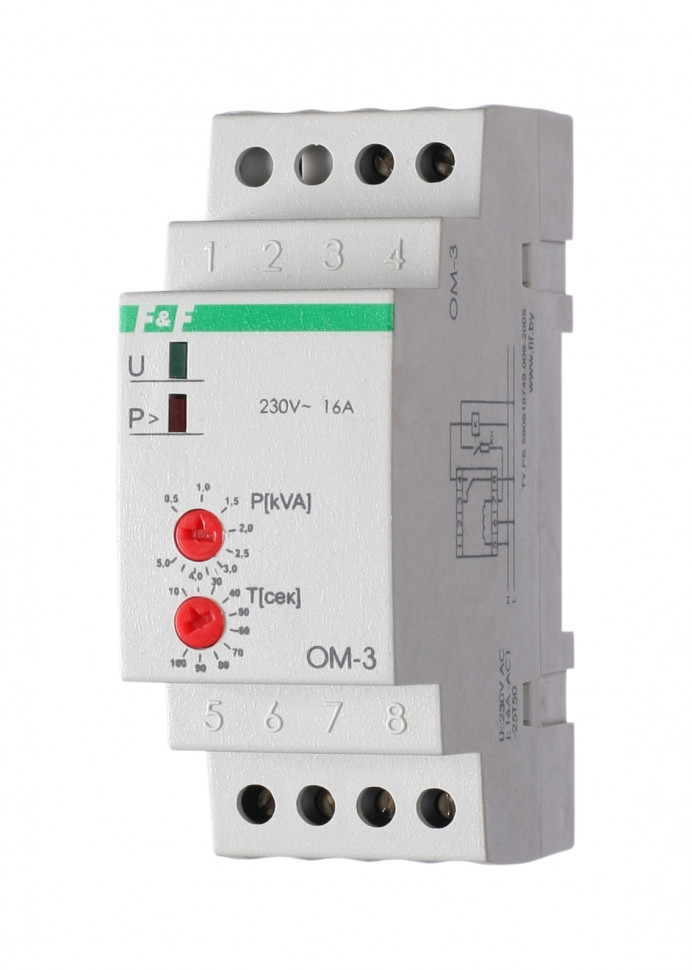

Ограничитель мощности (однофазный) OM-3

Технические характеристики

Артикул EA03.001.006 Код ETIM EC001443 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 16 Максимальная мощность нагрузки см. табл. 1 Максимальный ток катушки контактора, А 3 Контакт 1NO/NC (1 переключающий) Индикация 2 светодиода Диапазон контролируемой мощности, кВт 0,5...5 Задержка отключения, с 1,5 Время повторного включения, с 10...100 Потребляемая мощность, не более, Вт 0,85 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 35х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 2S Масса, г 110 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,5

Отличительные особенности:

0,5-5 кВт. Контакт 1NO/NC, 16 А.

Назначение
Для контроля потребляемой мощности в однофазной сети переменного тока и отключения нагрузки от сети питания при превышении установленной величины.

Область применения
Применяются в однофазных сетях переменного тока, где используются однофазные нагрузки.

Принцип работы

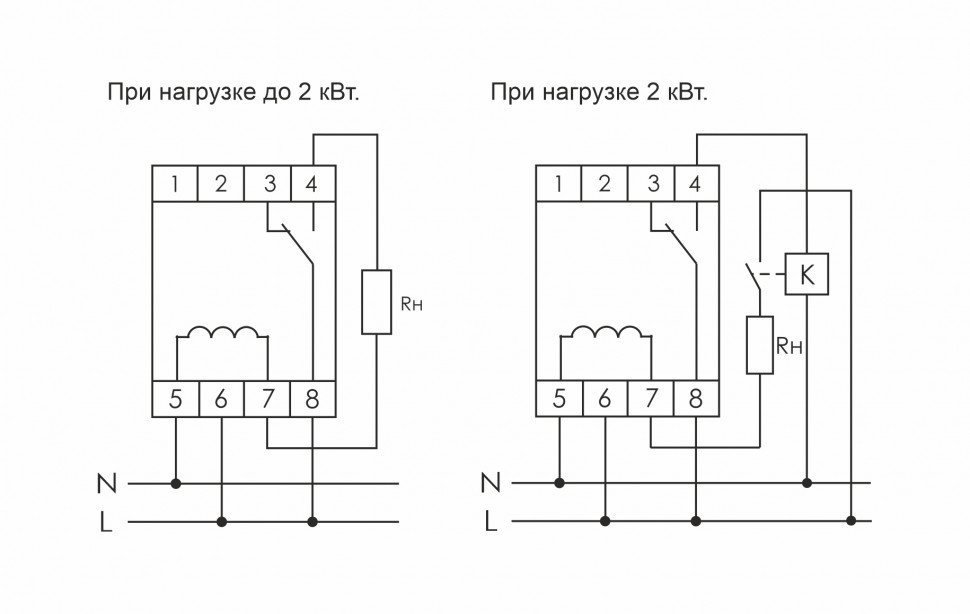

Ограничитель мощности контролирует величину тока, при помощи встроенного трансформатора тока, вычисляет значение потребляемой мощности. Если потребляемая мощность не превышает установленное значение - контакты реле 8-4 замкнуты и нагрузка подключена к сети питания. При повышении значения мощности свыше установленного значения контакты 8-4 размыкаютcя и нагрузка отключается. Включение происходит автоматически через установленное потребителем время в диапазоне от10 до 100 с.
