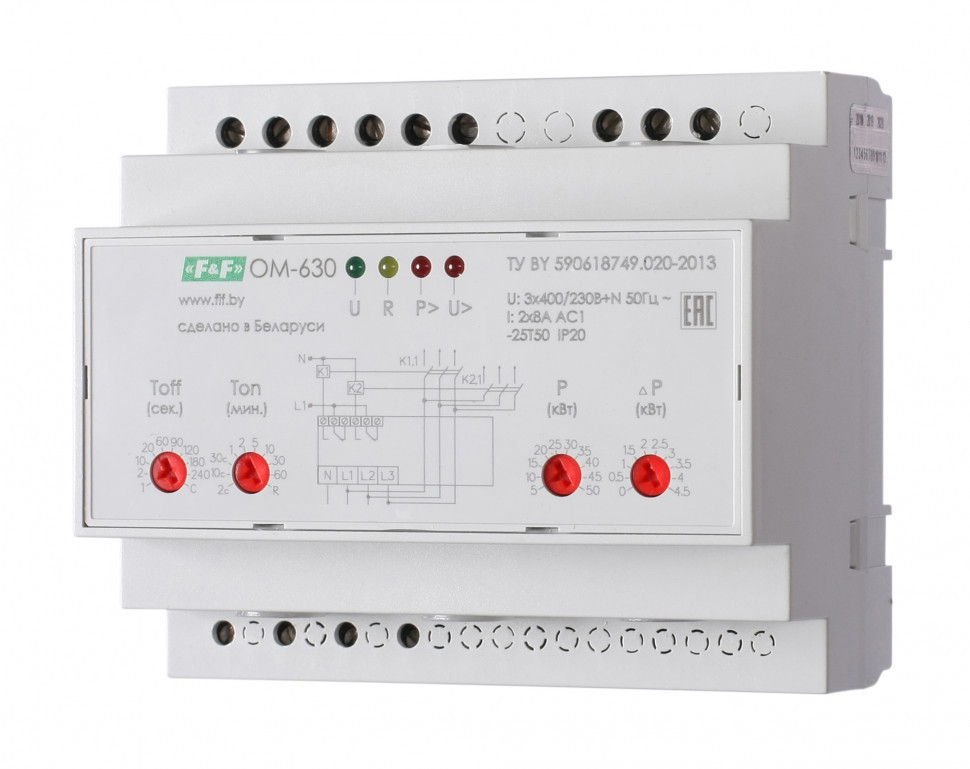

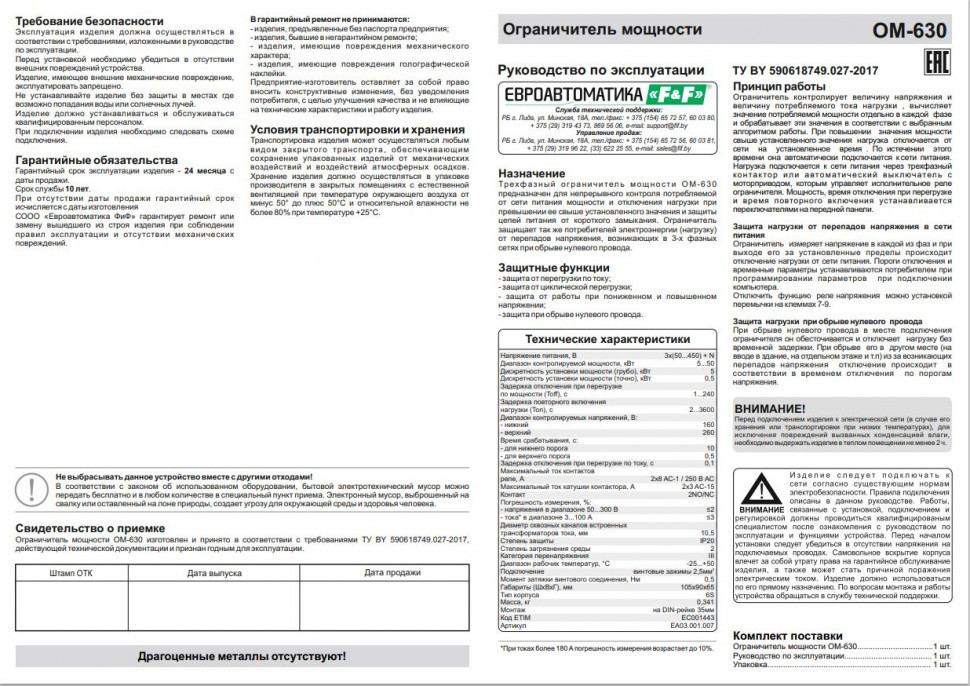

Ограничитель мощности (трёхфазный) OM-630

Технические характеристики

Артикул

EA03.001.007





Код ETIM

EC001443





Напряжение питания, В

3х(50...450) + N





Диапазон контролируемой мощности, кВт

5-50





Дискретность установки мощности (грубо), кВт

5





Дискретность установки мощности (точно), кВт

0,5





Задержка отключения при перегрузке по мощности (Toff), с

1...240





Задержка повторного включения нагрузки (Ton), с

2...3600





Диапазон контролируемых напряжений, В:







- нижний

160





- верхний

260





Время срабатывания, с:







- для нижнего порога

10





- для верхнего порога

0,5





Задержка отключения при перегрузке по току, с

0,1





Максимальный ток контактов реле, А

2х8 AC-1 / 250 В AC





Максимальный ток катушки контактора, А

2х2 AC-15





Контакт

2NO/NC





Погрешность измерения, %:







- напряжения в диапазоне 50...300 В

2





- тока в диапазоне 3...100 А *

3







*При токах более 180 А погрешность измерения возрастает до 10%.





Диаметр сквозных каналов встроенных трансформаторов тока, мм

10,5





Степень защиты

IР20





Степень загрязнения среды

2





Категория перенапряжения

III





Диапазон рабочих температур, °С

-25...+50





Подключение

винтовые зажимы 2,5мм2





Момент затяжки винтового соединения, Hм

0,5





Габариты (ШхВхГ), мм

105x90x65





Тип корпуса

6S





Масса, г

341





Монтаж

на DIN-рейке 35 мм

Отличительные особенности:

Многофункциональный, 5-50 кВт. Функция реле напряжения, контакт 2NO/NC, 2х8А.

Назначение
Для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.

Область применения
Применяется для ограничения потребления электроэнергии, а также защиты от перегрузки в системах управления, релейной и автоматической защиты, в сфере энергетики.

Особенности
•Отключение нагрузки (потребителя) при обрыве нулевого провода.
• Защита от повышения и понижения напряжения в сети питания.
• Защита от перегрузки и короткого замыкания.
• Выбор варианта определения значения отключаемой мощности:
- суммарно;
- суммарно, с ограничением мощности в любой из фаз на уровне 2/5P.

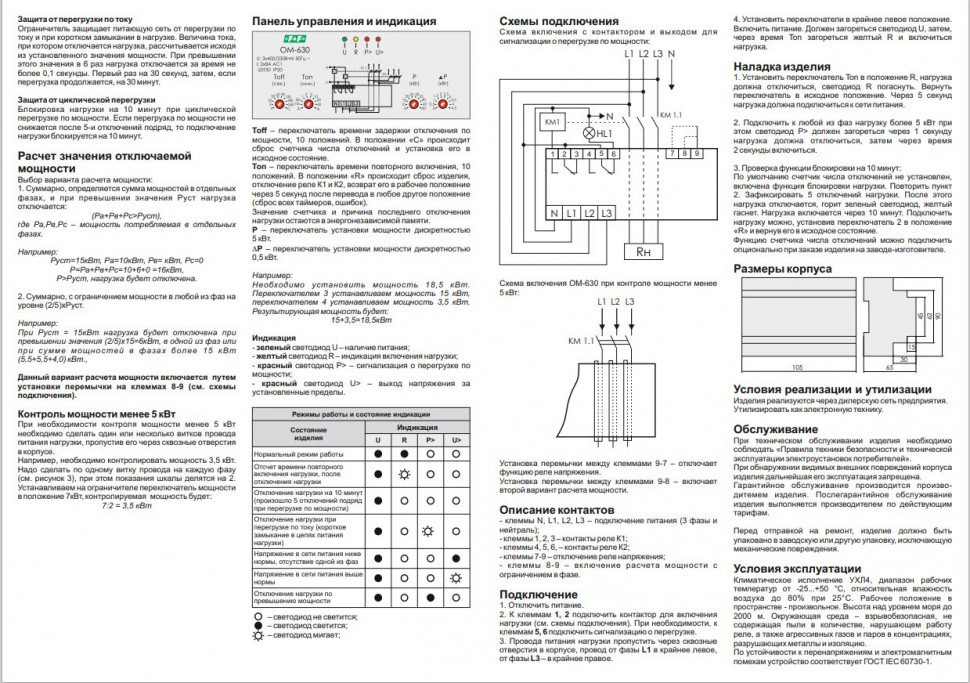

Принцип действия

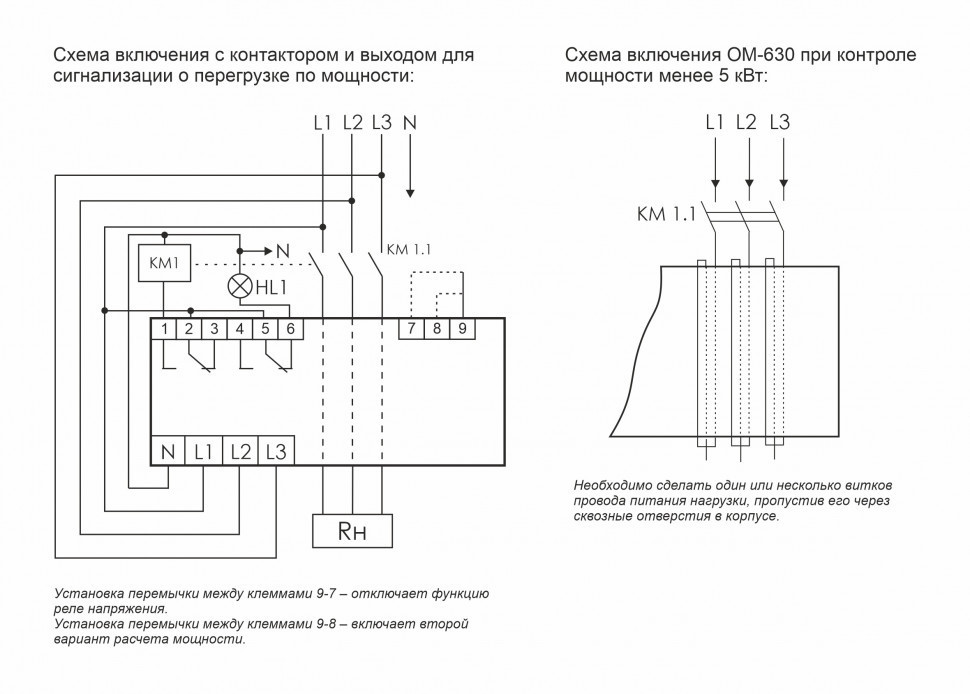

Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания. Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с моторприводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.
