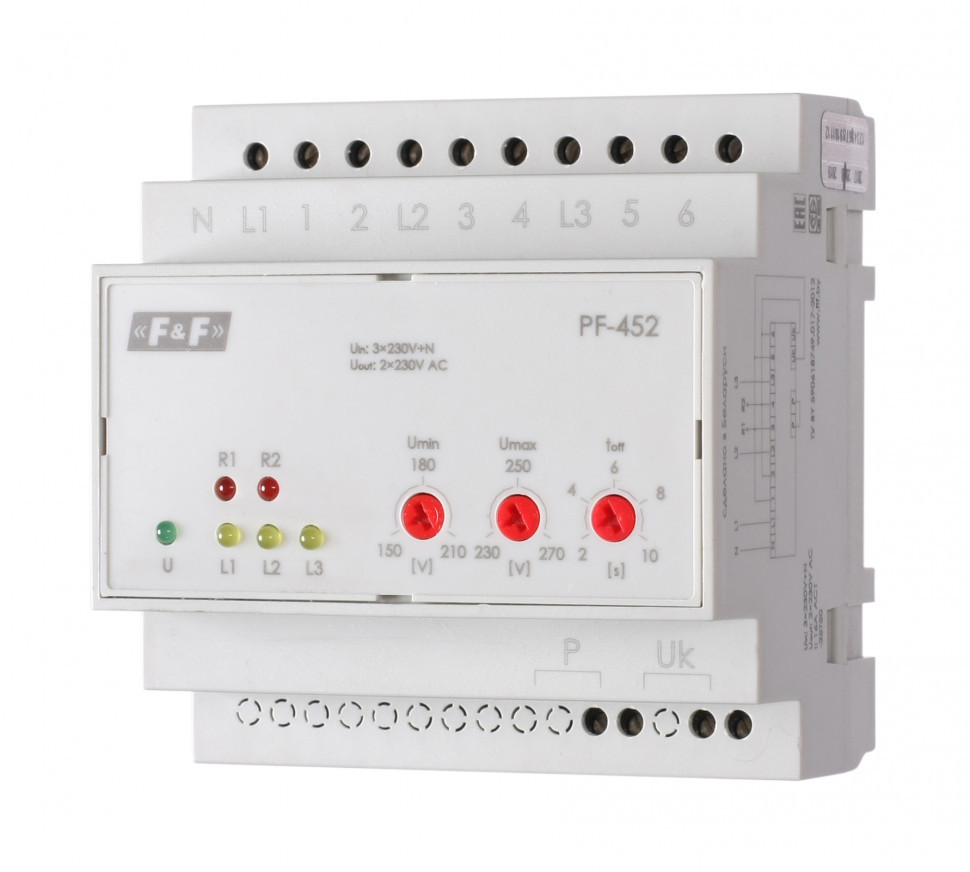

Переключатель фаз /3х16А/ PF-452

Технические характеристики

Артикул EA04.005.004 Код ETIM ЕС001438 Напряжение питания, В 3х230+N Максимальное допустимое фазное напряжения, В 400 Максимальный ток нагрузки, А (AC-1) 2х16 Максимальный ток катушки контактора, А 3x6 Контакты 6 NO Порог переключения, В -нижний 150...210 -верхний 230...270 Задержка отключения, с* -по нижнему порогу (регулируемая) 2...10 -по верхнему порогу 0,3 Время переключения между фазами, с 0,5…0,8 Время задержки подключения при восстановлении фазы, с 5 Гистерезис, В 5 Потребляемая мощность, не более, Вт 1,5 Диапазон рабочих температур, °С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 87х90х65 Подключение (винтовые зажимы) 2,5 мм² Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 5S Масса, г 382

ускоренное отключение от аварийной фазы при снижении напряжения менее 100 В и повышении более 300 В за время 0,05 секунд.

Отличительные особенности:

Подключение двух однофазных нагрузок по раздельным фазам в трехфазной сети. Функция контроля входного напряжения по нижнему порогу в диапазоне 150-210 В и верхнему порогу 240-270 В. Напряжение питания 3x230+N, коммутируемый ток 16 А, контакт 6 NO.

Назначение
Переключатель фаз осуществляет контроль напряжения в 3-х фазной сети питания и предназначен для подключения двух однофазных потребителей к раздельным рабочим фазам питания в случае аварийной ситуации или выходе напряжения в сети за установленные пределы.

Область применени
