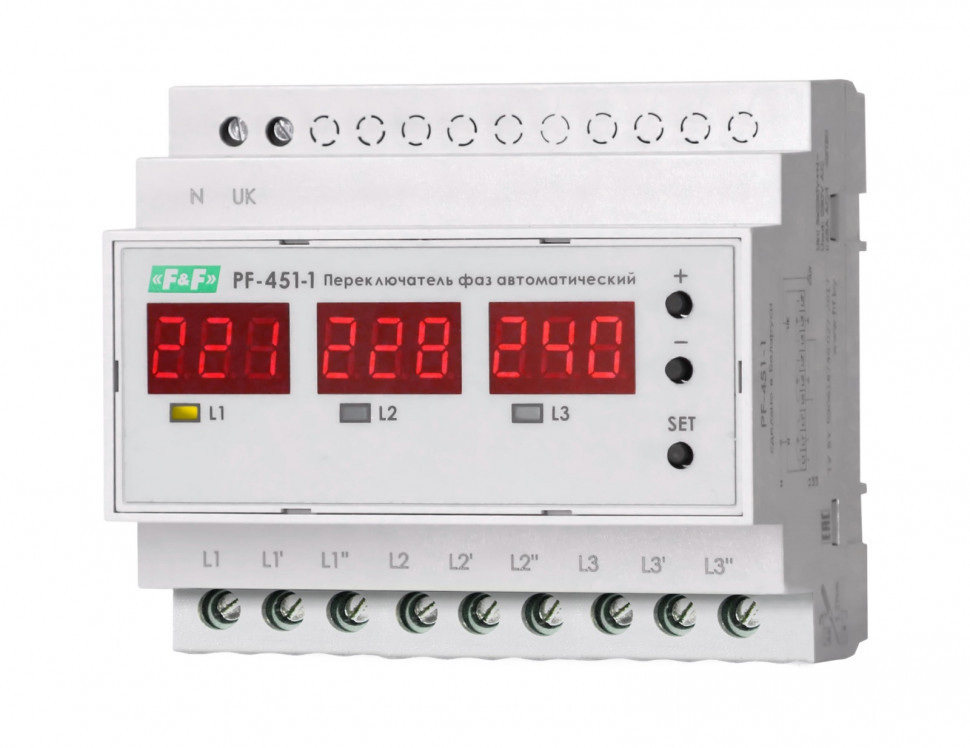

Переключатель фаз /3х63А/ PF-451-1

Технические характеристики

Артикул

EA04.005.005





Код ETIM

ЕС001438





Макс. допустимое фазное напряжение

450В





Напряжение питания, В

3х230+N





Максимальный ток нагрузки, А (AC-1)

3x63





Контакты

3NO





Индикация

3 желтых светодиода





Порог переключения







нижний

140-210В





верхний

240-300В





Задержка отключения







по нижнему порогу

0,5-25 с





по верхнему порогу

0,1-5 с





Время переключения

0,2-5 с





Время реакции (ускоренное)







при U<100B

<0,1 с





при U>300B

<0,1 с





Время восстановления

2-599 с





Гистерезис

4В





Диапазон рабочих температур

от -25 до +50 °С





Степень защиты

IР20





Коммутационная износостойкость

>100000 циклов





Степень загрязнения среды

2





Категория перенапряжения

III





Подключение

винтовые зажимы 2,5 мм2





Габариты (ШхВхГ)

105х90х65 мм





Тип корпуса

6S





Монтаж

на DIN-рейке 35 мм





Масса

382 г





Момент затяжки винтового соединения

1,2 Нм

Отличительные особенности:

2 режима работы: с или без приоритетной фазы. Порог переключения: нижний 140-210 В, верхний 240-300 В. 3*63 А.

Назначение
Переключатель фаз автоматический PF-451-1 предназначен для резервного питания однофазных потребителей от 3-х фазного ввода, выбора исправной фазы и питания нагрузки от нее.

Область применения
Обеспечение бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

Принцип работы

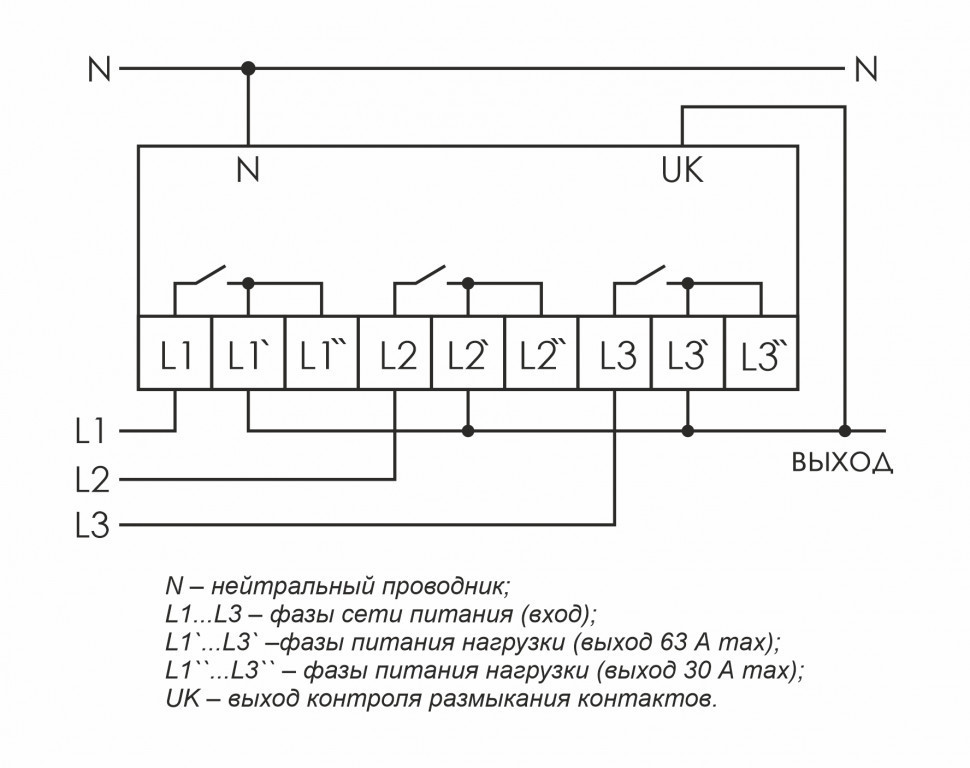

Переключатель фаз питается от 3-х фазной сети, и на выходе устройства будет присутствовать одна из фаз, параметры которой удовлетворяют требованиям, как только напряжение на ней выйдет за допустимые пределы - к выходу устройства будет подключена, иная исправная фаза (если таковая имеется).

Особенности
Возможность выбора режима работы (с приоритетной фазой, либо без приоритета).
- с приоритетной фазой - если напряжение в ней находится в допустимых пределах, то питание будет производиться от нее.
- без приоритета - нагрузка будет подключена к произвольной фазе пока ее параметры в норме, в случае возникновения аварийной ситуации в данной фазе будет произведено переключение на фазу со стабильными параметрами.
