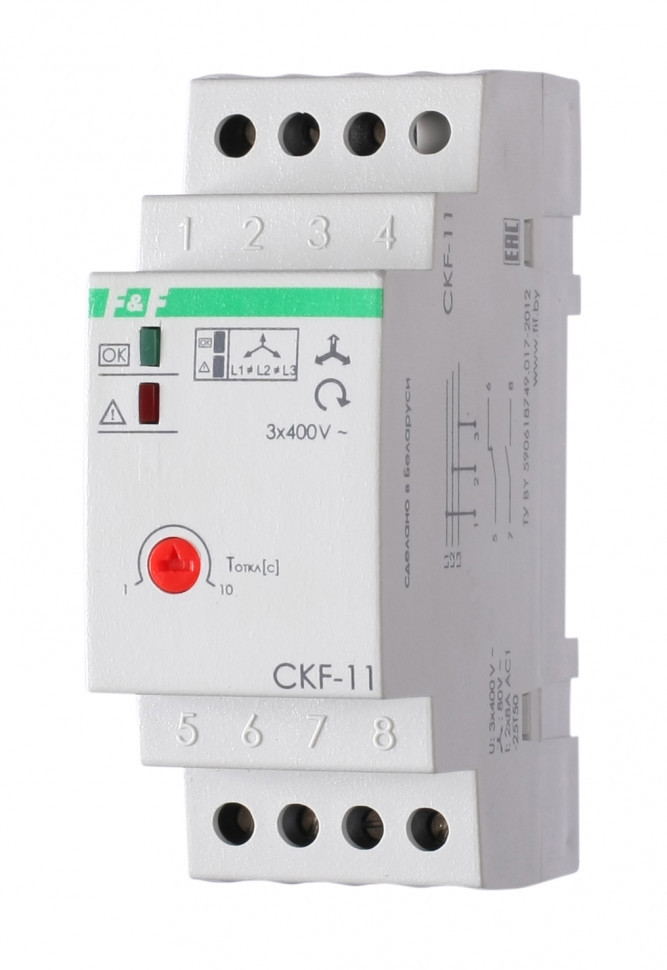

Реле контроля фаз для сетей с изолированной нейтралью CKF-11

Технические характеристики

Артикул EA04.004.003 Код ETIM EC001441 Напряжение питания, В 3x400 Максимальный коммутируемый ток, А 2х8 АС-1 / 250 В Максимальная мощность нагрузки См. табл.1 в РЭ Максимальный ток катушки контактора, А 2 Контакт 1NO, 1NC Индикация 2 светодиода Асимметрия напряжения, В 80 Задержка отключения по асимметрии, регулируемая, с 1…10 Напряжение отключения при падении напряжения, В 320 Задержка отключения при падении напряжения, с 5 Напряжение отключения при повышении напряжения, В 480 Задержка отключения при повышении напряжения, с 0,5 Время повторного включения, с 2 Гистерезис, В 5 Потребляемая мощность, Вт 1,6 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 35х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 2S Монтаж DIN-рейка 35 мм

Отличительные особенности:

Напряжение 3х400 В, асимметрия 80 В, контроль чередования фаз, задержка отключения 1-10 с, контакт 1NO, 1NC, 8 А.

Назначение
Реле контроля фаз CKF-11 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: отсутствия напряжения хотя бы одной из фаз, асимметрии напряжения, превышения или понижения значения напряжения от номинального, нарушения чередования фаз.

Особенности
1.Контроль асимметрии между фазами.
2.Контроль верхнего значения напряжения.
3.Контроль нижнего значения напряжения.
4.Контроль чередования фаз.

Область пр
