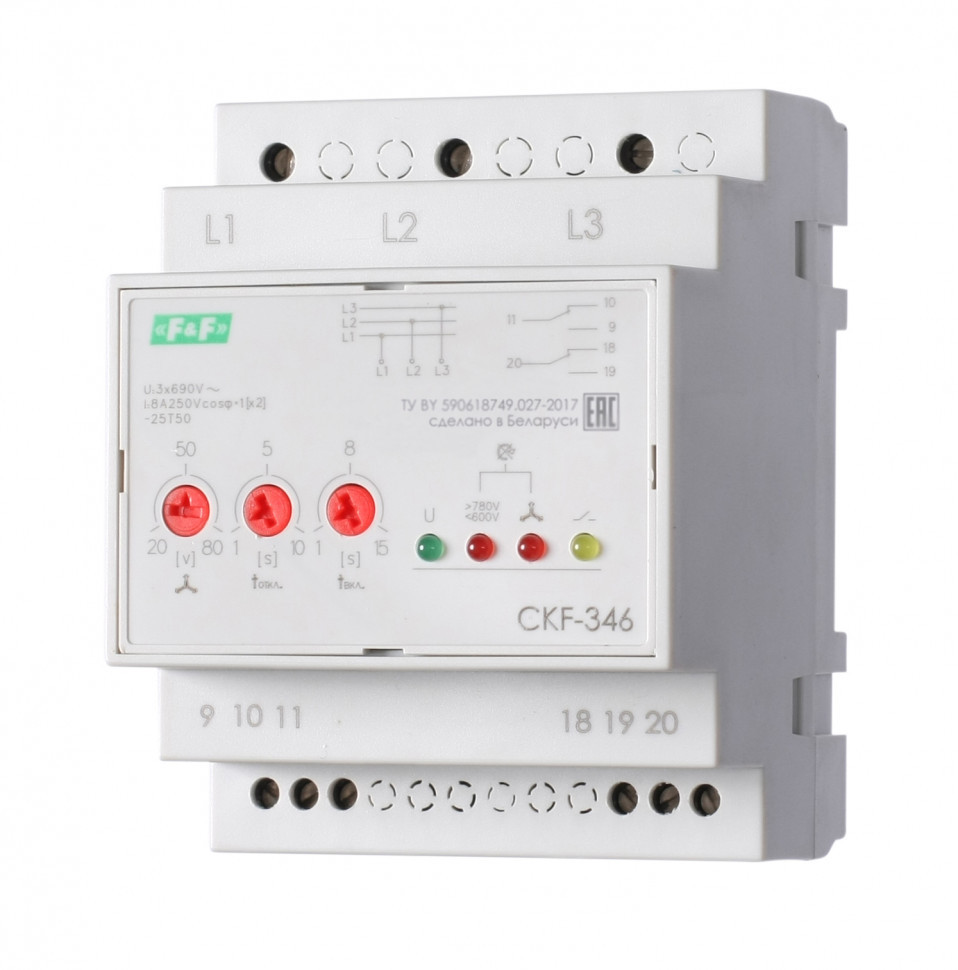

Реле контроля фаз для сетей с изолированной нейтралью CKF-346

Технические характеристики

Артикул

EA04.004.002





Код ETIM

EC001441





Напряжение питания, В

3x690





Максимальный коммутируемый ток, А

2х8 АС-1 / 250 В





Максимальный ток катушки контактора, А

2 AC-15





Контакт

2NO/NC





Максимальная мощность нагрузки

см. табл.1





Максимальное коммутируемое напряжение, В

400





Индикация

4 светодиода





Асимметрия напряжения, В

20-80





Напряжение отключения, В







-нижний порог

600





-верхний порог

780





Гистерезис, В

5





Задержка отключения, с







-по асимметрии

1...10





-при падении напряжения

5





-при повышении напряжения

0,5





Задержка включения, с

1…15





Потребляемая мощность, Вт

1,6





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

70х90х65





Подключение (винтовые зажимы)

2,5 мм2





Момент затяжки винтового соединения, Нм

0,5





Тип корпуса

4S





Масса, г

180





Монтаж

DIN-рейка 35 мм

Отличительные особенности:

Напряжение 3х690 В, асимметрия регулируемая 20-80 В, контроль чередования фаз, контроль напряжения, контакт 2NO/NC.

Назначение
Реле контроля фаз CKF-346 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
- отсутствия хотя бы одной из фаз;
- асимметрии напряжения;
- повышения напряжения более 780 В;
- снижения напряжения менее 600 В;
- нарушения чередования фаз.

Особенности
1. Контроль наличия фаз.
2. Контроль асимметрии между фазами.
3. Контроль верхнего значения напряжения.
4. Контроль нижнего значения напряжения.
5. Контроль чередования фаз.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

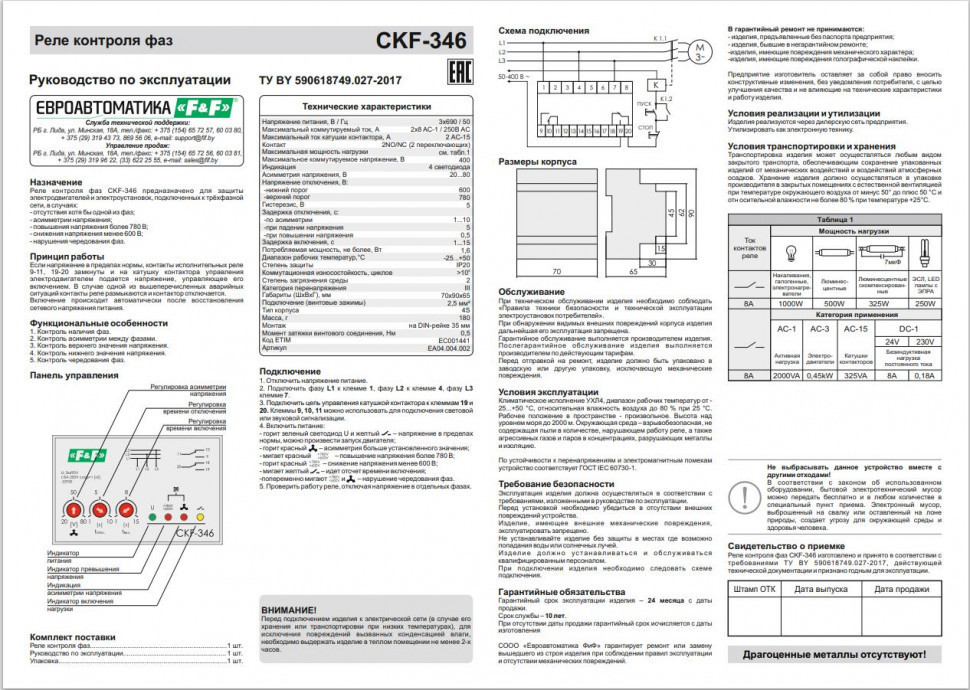

Принцип работы

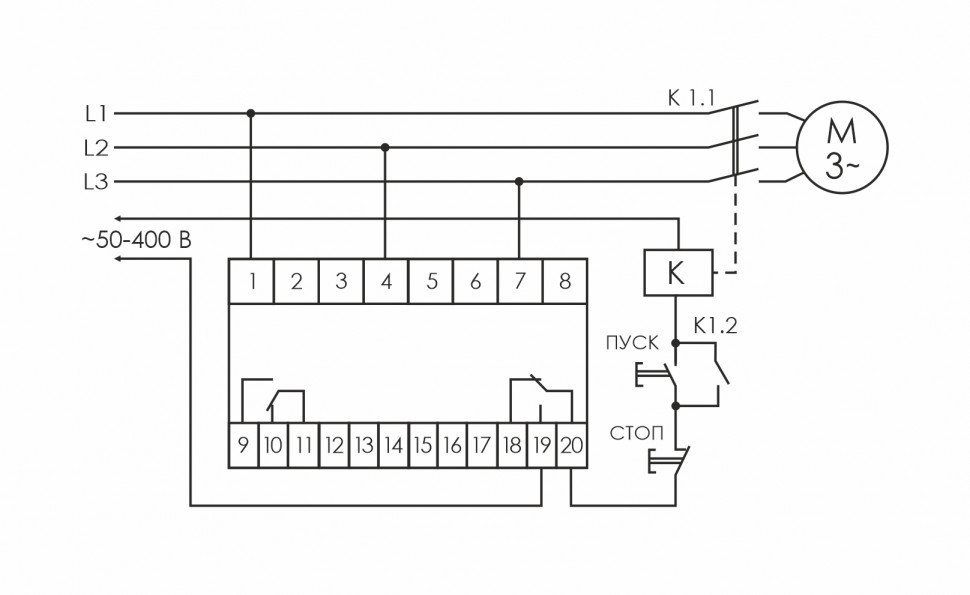

Если напряжение в пределах нормы, контакты исполнительного реле 9-11, 19-20 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
