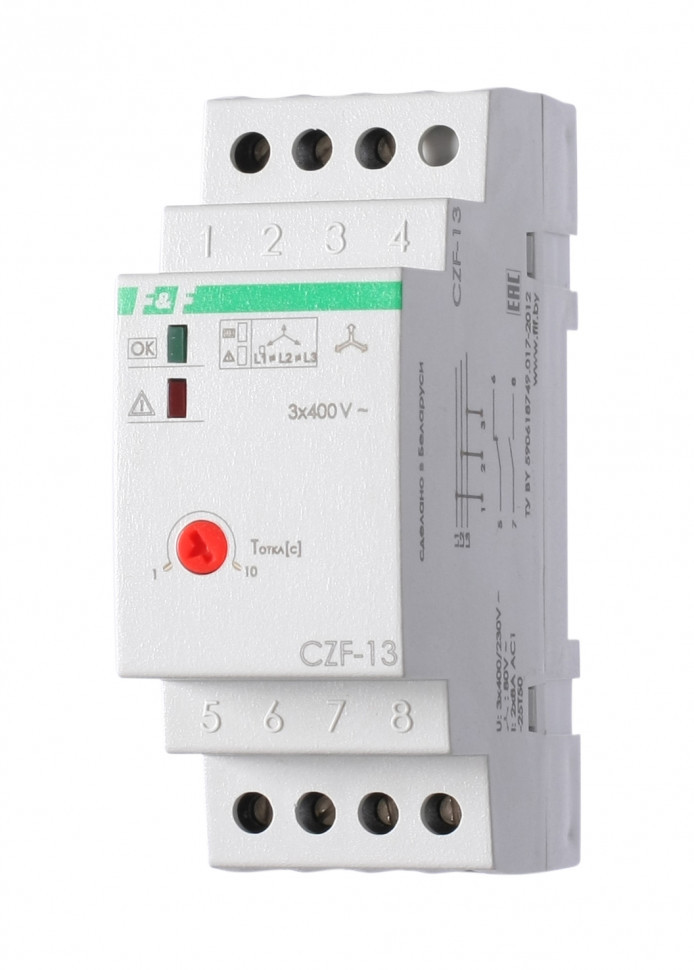

Реле контроля фаз для сетей с изолированной нейтралью CZF-13

Технические характеристики

Артикул EA04.004.004 Код ETIM EC001441 Напряжение питания, В 3x400 Максимальный коммутируемый ток, А 2х8 АС-1 / 250 В Контакт 1NO, 1NC Максимальная мощность нагрузки см. табл.1 Максимальный ток катушки контактора, А 2 AC-15 Напряжение отключения, В -при падении напряжения в фазах 320 -при повышении напряжения в фазах 480 Асимметрия напряжения, В 80 Гистерезис, В 5 Задержка отключения, с -при асимметрии 1...10 -при падении напряжения 5 -при повышении напряжения 0,5 Задержка повторного включения, с 2 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1,6 Степень защиты IP20 Степень загрязнения среды 2 Категория перенапряжения III Диапазон рабочих температур, °С -25…+50 Подключение винтовые зажимы 2,5 мм2 Габариты (ШхВхГ), мм 35х90х65 Тип корпуса 2S Масса, кг 0,1 Монтаж DIN-рейка 35 мм Момент затяжки винтового соединения, Нм 0,5

Отличительные особенности:

- напряжение 3х400 В; - асимметрия 80 В; - контроль напряжения; - задержка отключения 1-10 с; - контакт 1NO, 1NC, 2x8А.

Назначение
Реле контроля фаз CZF-13 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Повышения напряжения более 480 В.
4. Снижения напряжения менее 320 В.

Область применения
