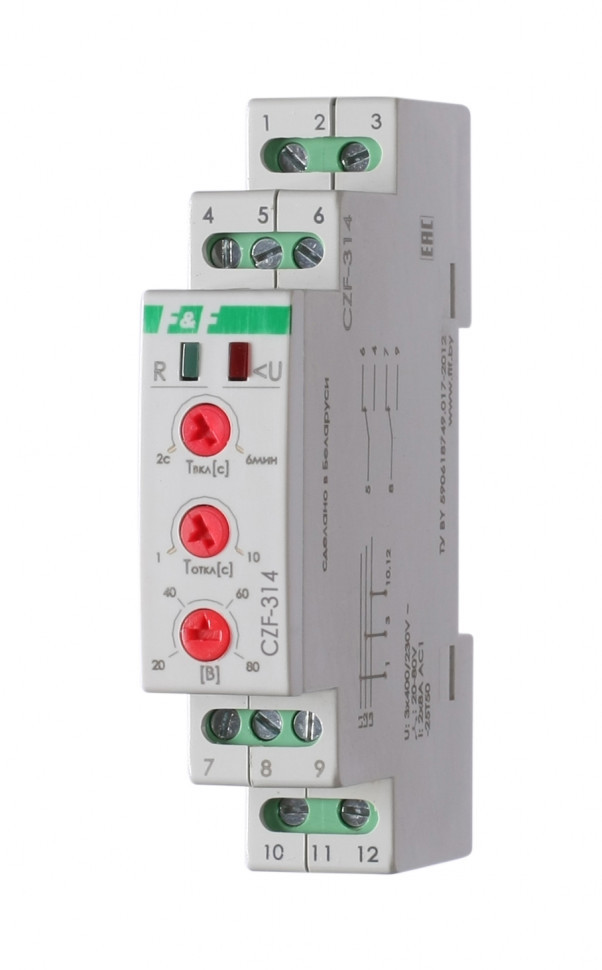

Реле контроля фаз для сетей с изолированной нейтралью CZF-314

Технические характеристики

Артикул EA04.004.008 Код ETIM EC001441 Напряжение питания, В 3x400 Максимальный коммутируемый ток, А 2x8 AC-1 / 250 В AC Контакт 2NO/NC Максимальная мощность нагрузки см. табл.1 Максимальный ток катушки контактора, А 2 Индикация 2 светодиода Напряжение отключения, В -при падении напряжения в фазах 320 -при повышении напряжения в фазах 480 Асимметрия напряжения, В 20-80 Гистерезис, В 5 Задержка отключения, с -при асимметрии 1...10 -при падении напряжения 5 -при повышении напряжения 0,5 Задержка включения, с 2...360 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1,6 Степень защиты IР20 Степень загрязнения среды 2 Категория перенапряжения III Диапазон рабочих температур, °С -25...+50 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Габариты (ШхВхГ), мм 18x90x65 Тип корпуса 1S Масса, г 70 Монтаж на DIN-рейку 35 мм

Отличительные особенности:

- напряжение 3х400 В; - асимметрия 20-80 В; - контроль напряжения; - задержка отключения 1-10 с; - контакт 2NO/NC, 8 А.

Назначение

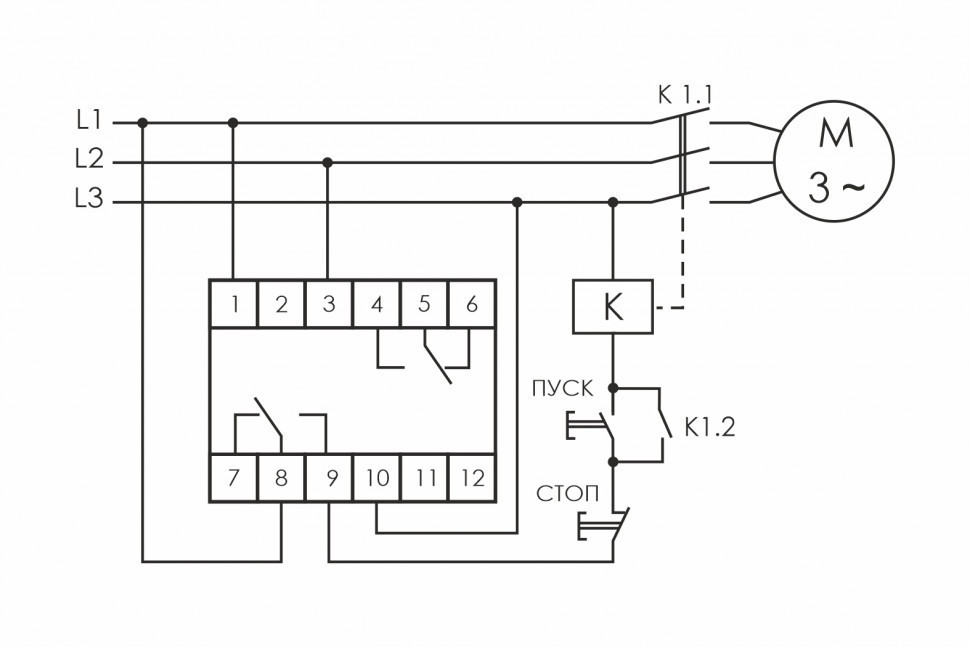

Реле контроля фаз CZF-314 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Повышения напряжения более 480 В.
