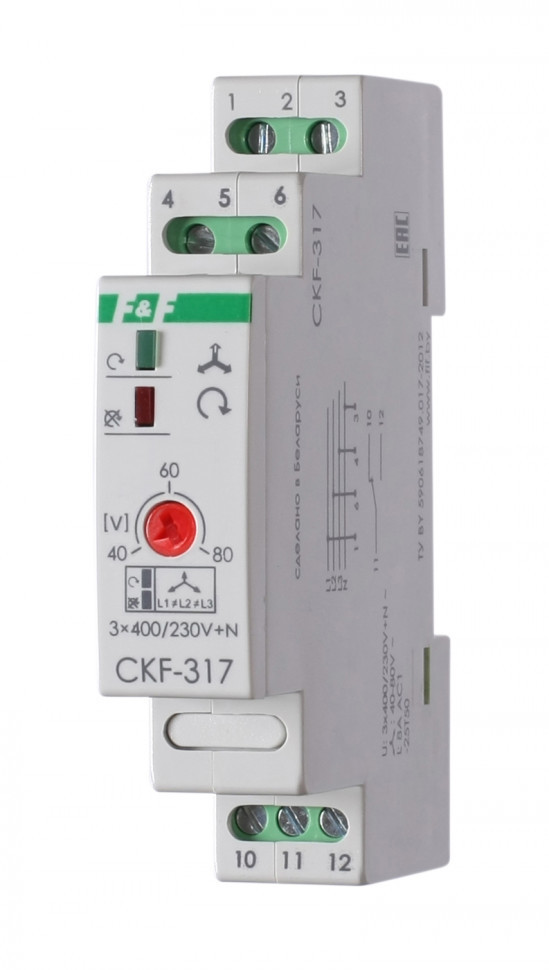

Реле контроля наличия, асимметрии фаз и чередования фаз CKF-317

Технические характеристики

Артикул EA04.002.006 Код ETIM EC001441 Напряжение питания, В 3х400/230+N Максимальный коммутируемый ток, А 8 AC1/250В AC Контакт 1NO/NC Максимальная мощность нагрузки см. табл.1 Максимальный ток катушки контактора, А 2 Индикация 2 светодиода Напряжение отключения, В -при падении напряжения в фазах 150 -при повышении напряжения в фазах 280 Асимметрия напряжения, В 40-80 Гистерезис, В 5 Задержка отключения, с -при асимметрии 5 -при падении напряжения 1 -при повышении напряжения 1 Задержка включения, с 5 Потребляемая мощность, Вт 1.6 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Масса 80 Монтаж на DIN-рейку

Отличительные особенности:

Асимметрия 40-80 В, минимальное напряжение 160 В, задержка отключения 3-5 с, контакт 1NO/NC. Контакты реле позволяют выдавать информацию об аварийном отключении

Назначение
Реле контроля фаз CKF-317 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
- отсутствия напряжения хотя бы в одной из фаз;
