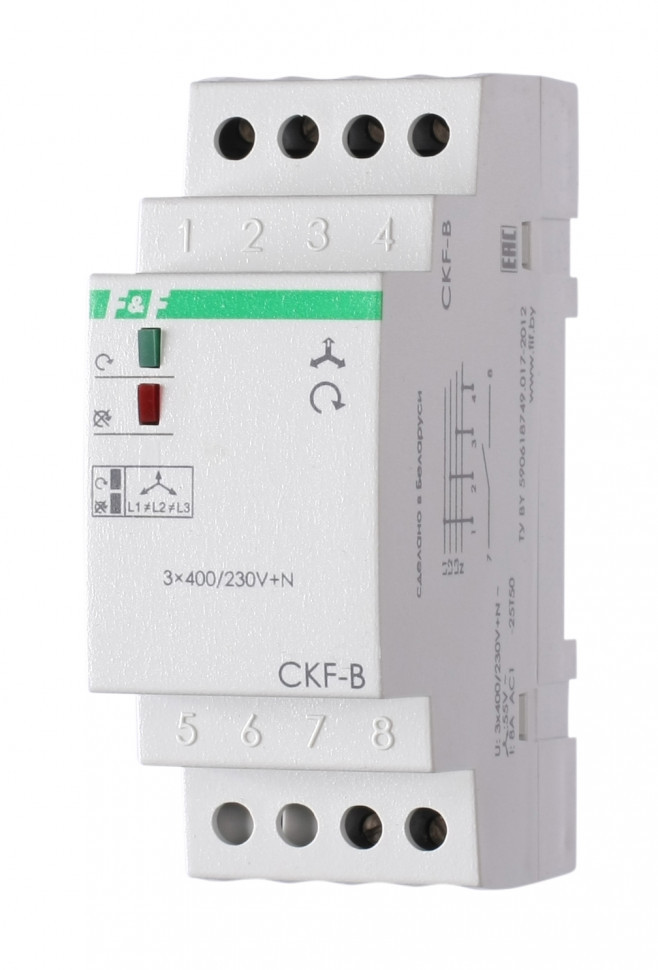

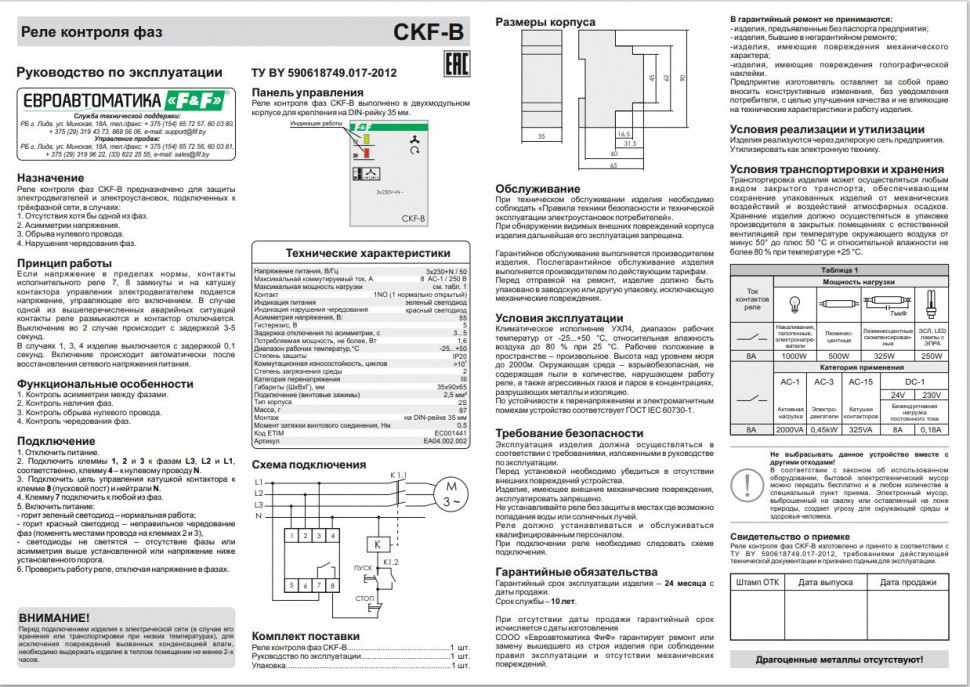

Реле контроля наличия, асимметрии фаз и чередования фаз CKF-B

Технические характеристики

Артикул

EA04.002.002





Код ETIM

EC001441





Напряжение питания

3x400/230 В +N; 50 Гц





Максимальный коммутируемый ток

8 А АС-1 / 250 В





Максимальная мощность нагрузки

См. табл.1 в РЭ





Контакт

1NO





Индикация питания

зеленый светодиод





Индикация нарушения чередования

красный светодиод





Асимметрия напряжения, В

55





Гистерезис

5 В





Задержка отключения

3-5 с





Диапазон рабочих температур

от -25 до +50°С





Потребляемая мощность

1,6 Вт





Степень защиты

IP20





Коммутационная износостойкость

>100000 циклов





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ)

35х90х65 мм





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения

0,5 Нм





Тип корпуса

2S





Монтаж

на DIN-рейку

Отличительные особенности:

Асимметрия 55 В, задержка отключения 3-5 с, контакт 1NO.

Назначение
Реле контроля фаз предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Обрыва нулевого провода.
4. Нарушения чередования фаз.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Принцип работы

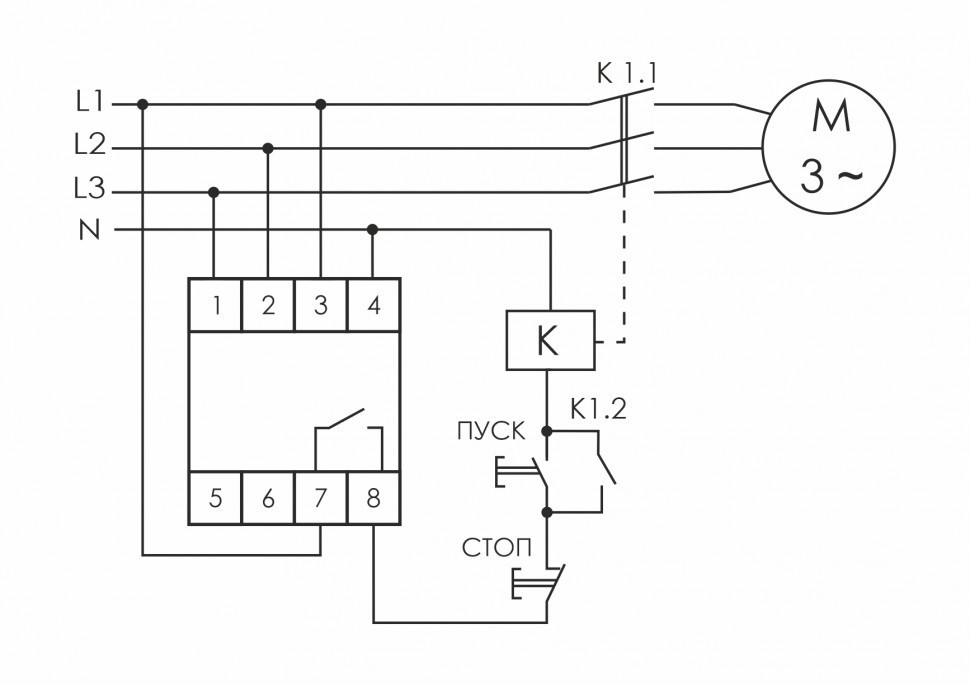

Если напряжение в пределах нормы, контакты исполнительного реле 7, 8 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2 случае происходит с задержкой 3-5 секунд. В случаях 1,3,4 изделие выключается с задержкой 0,1 секунд. Включение происходит автоматически после восстановления сетевого напряжения питания.
