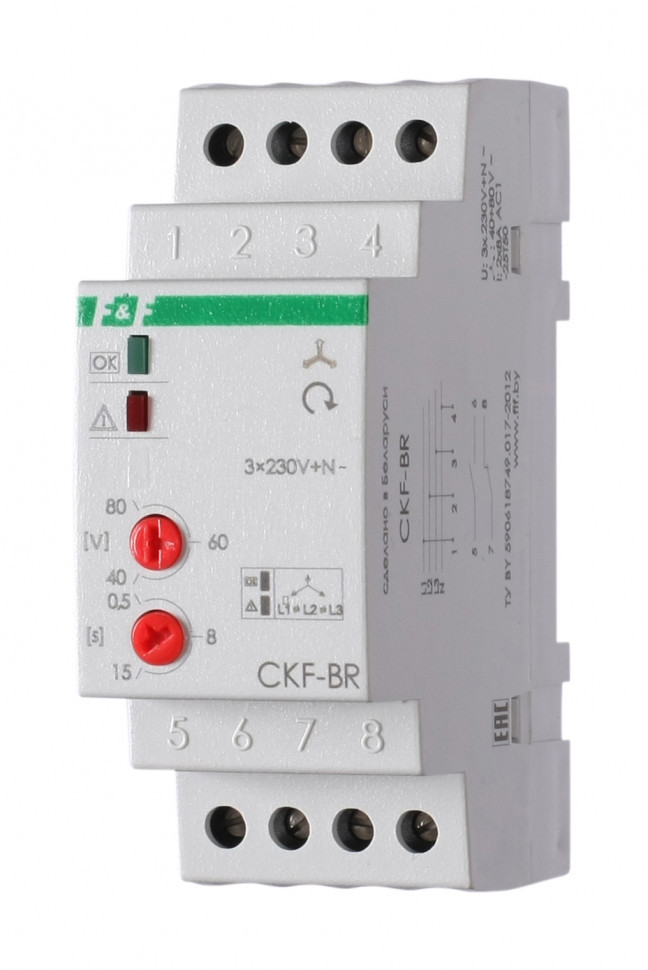

Реле контроля наличия, асимметрии фаз и чередования фаз CKF-BR

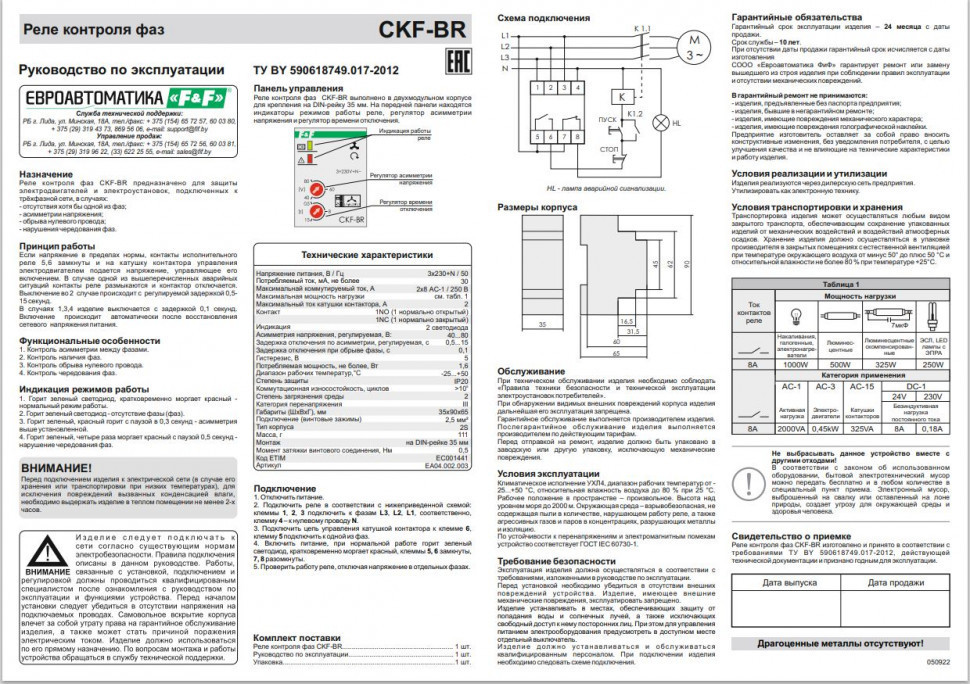

Технические характеристики

Артикул EA04.002.003 Код ETIM EC001441 Напряжение питания, В/Гц 3х230+N / 50 Максимальный коммутируемый ток, А 2х8 АС-1 / 250 В Максимальная мощность нагрузки См. табл.1 в РЭ Контакт 1NO, 1NC Индикация 2 светодиода Асимметрия напряжения, В 40-80 Гистерезис, В 5 Задержка отключения при обрыве фазы, с 0,1 Задержка отключения по асимметрии, регулируемая, с 0,5…15 Потребляемая мощность, Вт 1,6 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 35х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 2S Монтаж на DIN-рейку

Отличительные особенности:

Асимметрия 40-80 В, задержка отключения 0,5-15 c, контакт 1NO, 1NC. Контакты реле позволяют выдавать информацию об аварийном отключении

Назначение
Реле контроля фаз предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Обрыва нулевого провода.
4. Нарушения чередования фаз.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Принцип работы

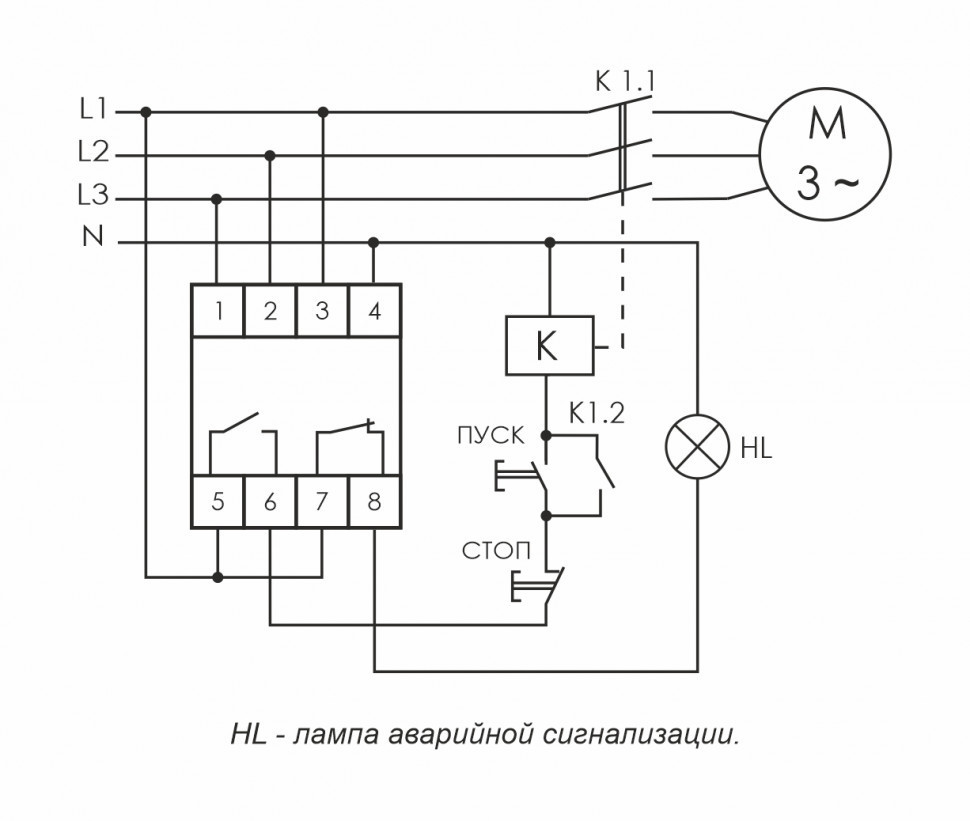

Если напряжение в пределах нормы, контакты исполнительного реле 5,6 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2 случае происходит с задержкой 0,5-15 секунд. В случаях 1,3,4 изделие выключается с задержкой 0,1 секунд. Включение происходит автоматически после восстановления сетевого напряжения питания.
