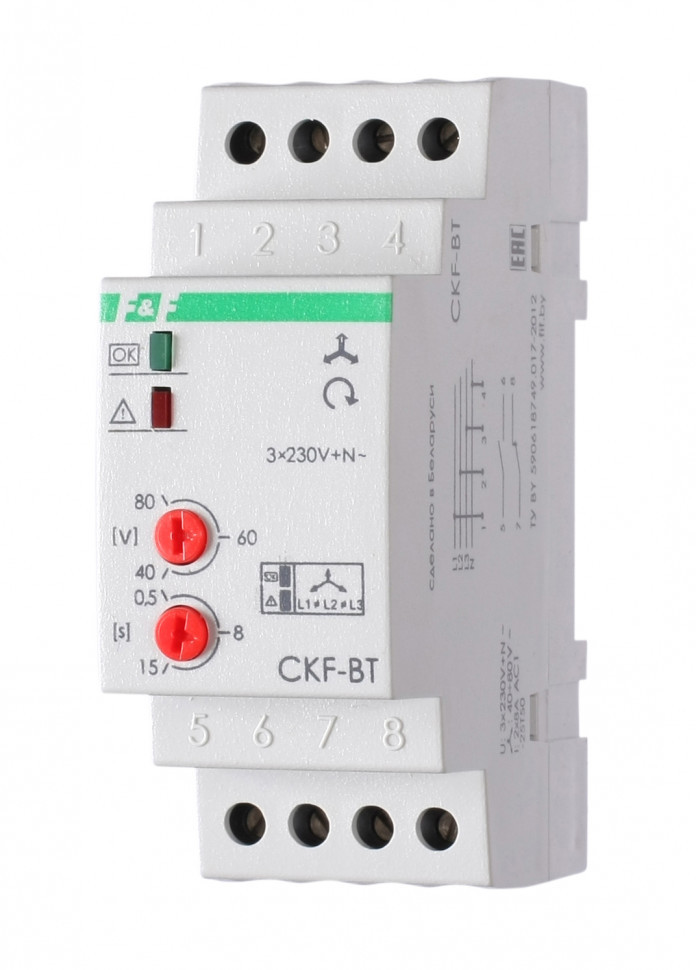

Реле контроля наличия, асимметрии фаз и чередования фаз CKF-BT

Технические характеристики

Артикул EA04.002.004 Код ETIM EC001441 Напряжение питания, В/Гц 3х230+N / 50 Максимальный коммутируемый ток, А 2х8 АС-1 / 250 В Максимальная мощность нагрузки См. табл.1 в РЭ Контакт 1NO, 1NC Индикация 2 светодиода Асимметрия напряжения, В 40-80 Напряжение отключения, В -нижний порог 160 -верхний порог 260 Задержка отключения, с -по асимметрии (регулируемая) 0,5...15 -при падении напряжения 5 -при повышении напряжения 0,1 -при обрыве фазы 0,1 Гистерезис, В 5 Потребляемая мощность, Вт 1,6 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 35х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 2S Монтаж на DIN-рейку

Отличительные особенности:

Асимметрия 40-80 В, минимальное напряжение 160 В, максимальное напряжение 260 В, задержка отключения 0,5-15 с, контакт 1NO, 1NC. Контакты реле позволяют выдавать информацию об аварийном отключении

Назначение
Реле контроля фаз CKF-BT предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Повышения напряжения более 260 В.
4. Снижения напряжения менее 160 В.
5. Нарушения чередования фаз.
6. Обрыв нулевого провода.

Область применения
Применяется для защиты электродви
