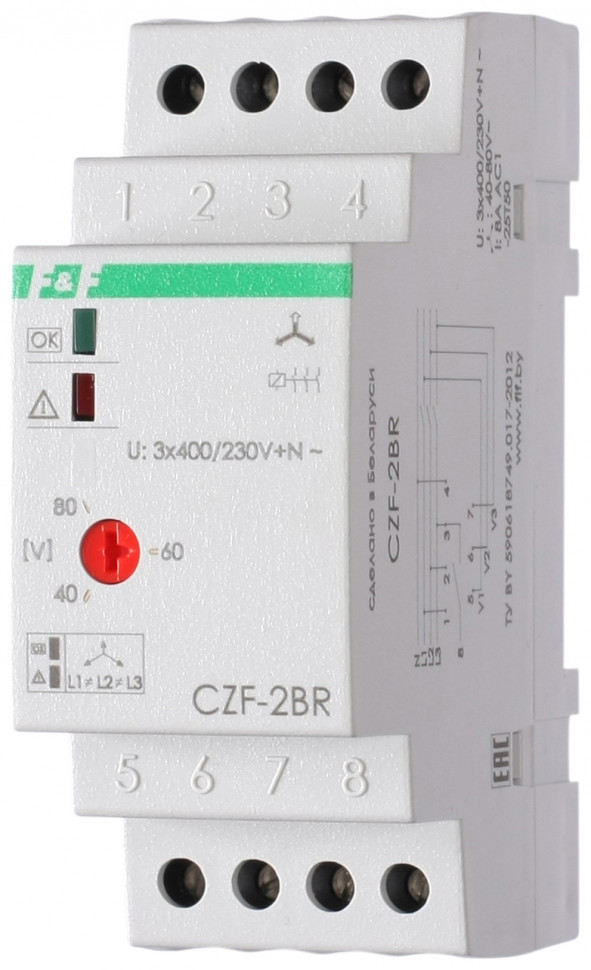

Реле контроля наличия, асимметрии фаз и контроля состояния контактора CZF-2BR

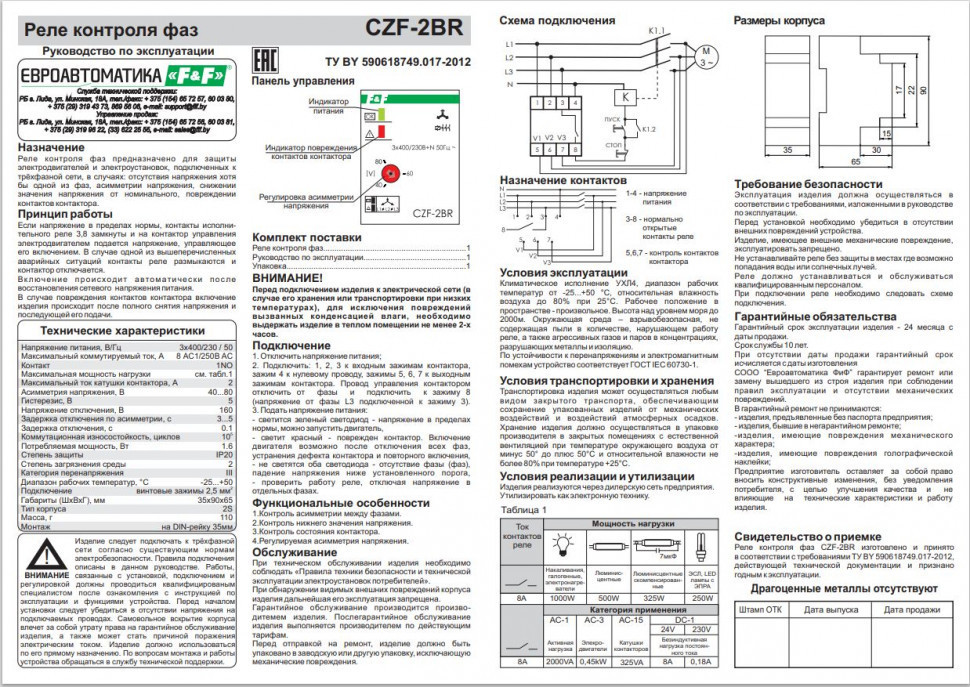

Технические характеристики

Артикул EA04.003.003 Код ETIM EC001441 Напряжение питания 3x400/230 B +N; 50 Гц Максимальный ток катушки контактора 2 А Контакт 1NO Сигнализация включения нагрузки зеленый светодиод Сигнализация аварии контактора красный светодиод Напряжение отключения 160 В Асимметрия напряжения, В 40-80 Гистерезис 5 В Задержка отключения 3-5 с Диапазон рабочих температур от -25 до +50°С Потребляемая мощность 1,6 Вт Габариты (ШхВхГ) 35х90х65 мм Тип корпуса (см. Приложение 1) 2S

Отличительные особенности:

Асимметрия 40-80 В, минимальное напряжение 160 В, задержка отключения 3-5 с, контакт 1NO.

Назначение
Реле CZF-2BR предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, снижение напряжения меньше установленной величины, асимметрии напряжения, повреждения контактов контактора.

Принцип работы

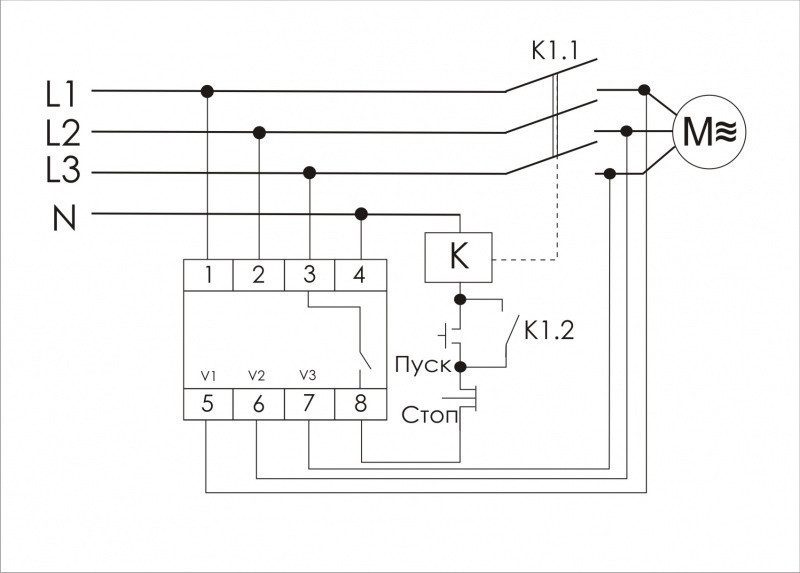

Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 7,8 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2 случае происходит с задержкой 3-5 сек. В случае 1 изделие выключается с задержкой 0,1 сек. Включение происходит автоматически после восстановления сетевого напряжения питания. В случае 3 включение изделия происходит после полного снятия напряжения и последующей его подаче.
