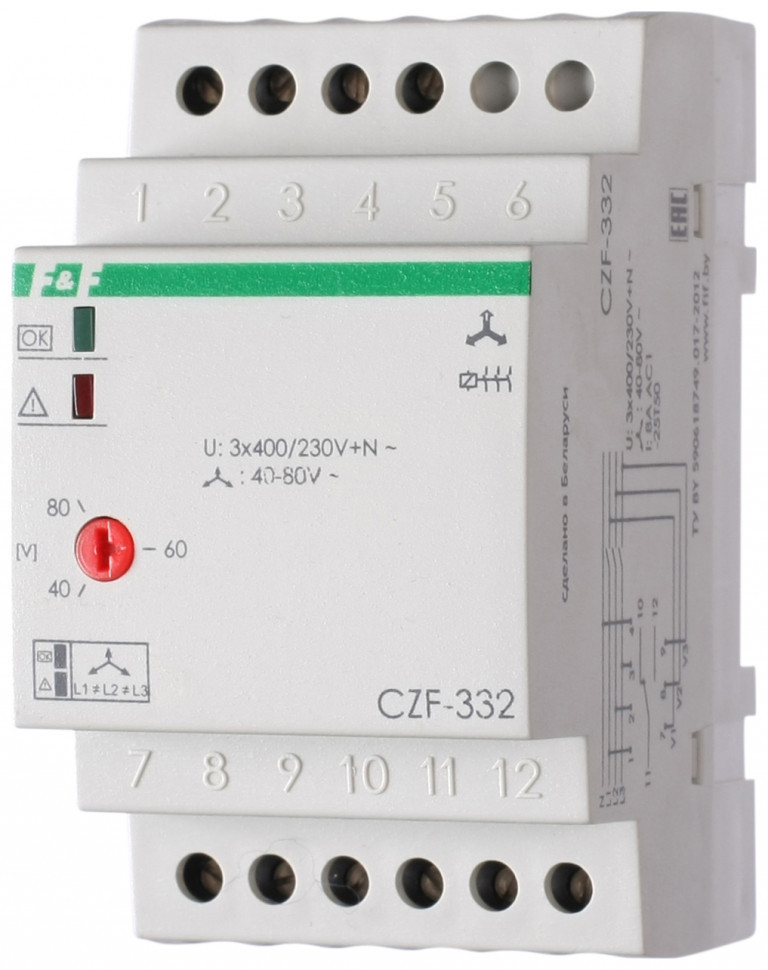

Реле контроля наличия, асимметрии фаз и контроля состояния контактора CZF-332

Технические характеристики

Артикул EA04.003.004 Код ETIM EC001441 Напряжение питания 3x400/230 B +N; 50 Гц Максимальный ток катушки контактора 2 А Контакт 1NO Сигнализация включения нагрузки зеленый светодиод Сигнализация аварии контактора красный светодиод Напряжение отключения 160 В Асимметрия напряжения, В 40-80 Гистерезис 5 В Задержка отключения 3-5 с Диапазон рабочих температур от -25 до +50°С Потребляемая мощность 1,6 Вт Габариты (ШхВхГ) 52,5х90х65 мм Тип корпуса (см. Приложение 1) 3S

Отличительные особенности:

Асимметрия 40-80 В, напряжение отключения 160 В, задержка отключения 3-5 с, контакт 1NO/NC. Гальванически изолированные контакты реле. Контакты реле позволяют выдавать информацию об аварийном отключении

Назначение
Реле CZF-332 предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, снижение напряжения меньше установленной величины, асимметрии напряжения, повреждения контактов контактора.

Принцип работы

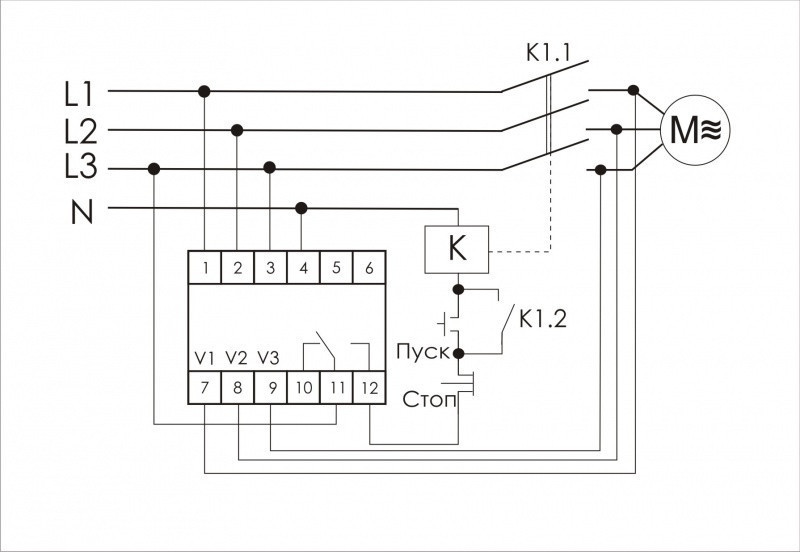

Если напряжение в пределах нормы, контакты исполнительного реле 11-12 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение реле происходит автоматически после восстановления сетевого напряжения питания. В случае повреждения контактов контактора включение изделия происходит после полного снятия напряжения и последующей его подачи.
