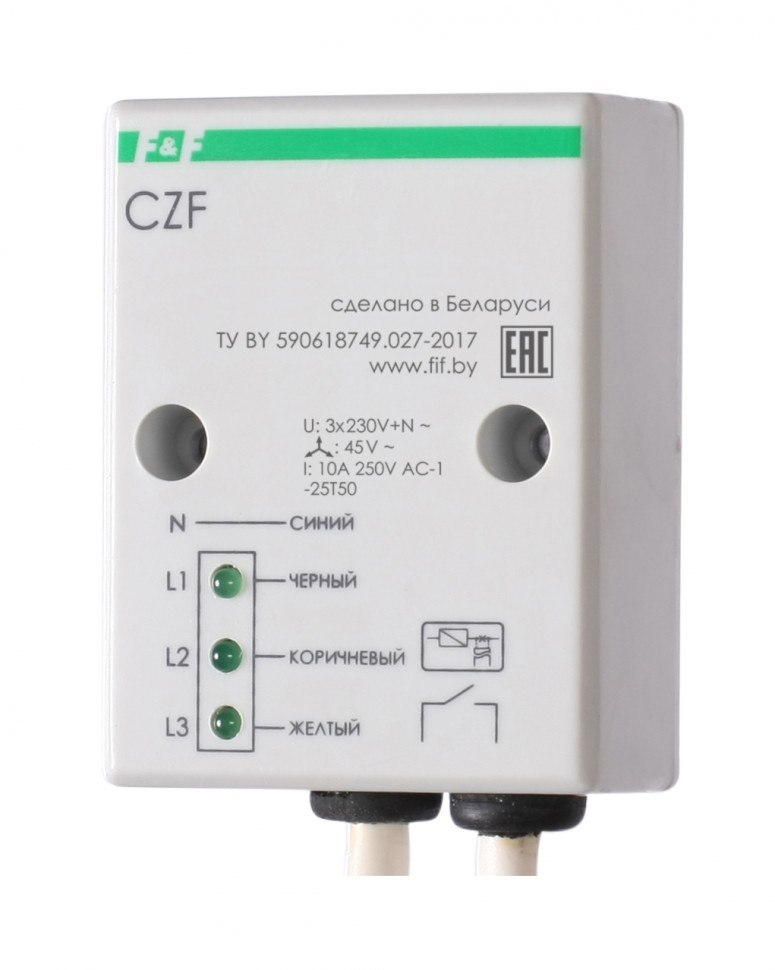

Реле контроля наличия, асимметрии фаз CZF

Технические характеристики

Артикул EA04.001.001 Код ETIM EC001441 Напряжение питания 3x400/230 В + N; 50 Гц Максимальный ток катушки контактора 2 А Контакт 1NO Сигнализация питания светодиод в каждой фазе Асимметрия напряжения, В 45 Гистерезис 5 В Напряжение отключения: при падении напряжения в фазах - при повышении напряжения в фазах - Задержка отключения 3-5 с Диапазон рабочих температур от -25 до +50°С Потребляемая мощность 1,6 Вт Степень защиты IP50 Габариты (ШхВхГ) 50х67х26 мм Тип корпуса (см. Приложение 1) А8 Монтаж на плоскость

Отличительные особенности:

Герметичный, асимметрия 55 В, задержка отключения 3-5 с, контакт 1NO.

Назначение
Реле контроля фаз CZF предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода.

Принцип работы

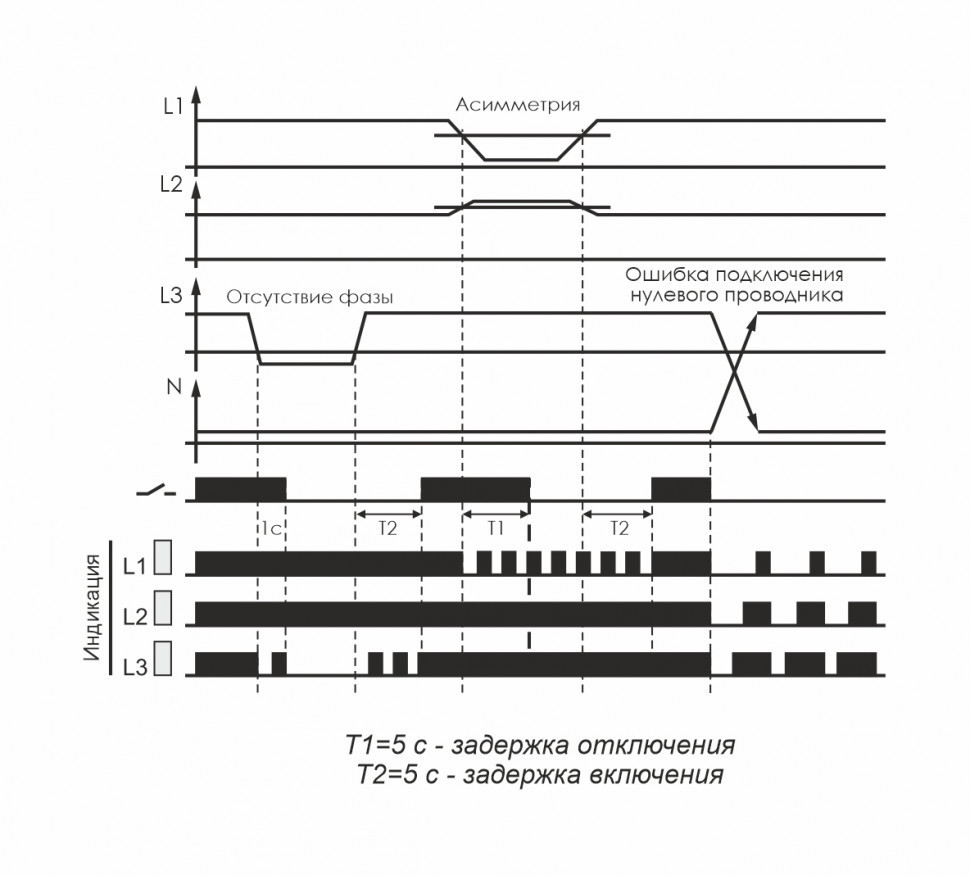

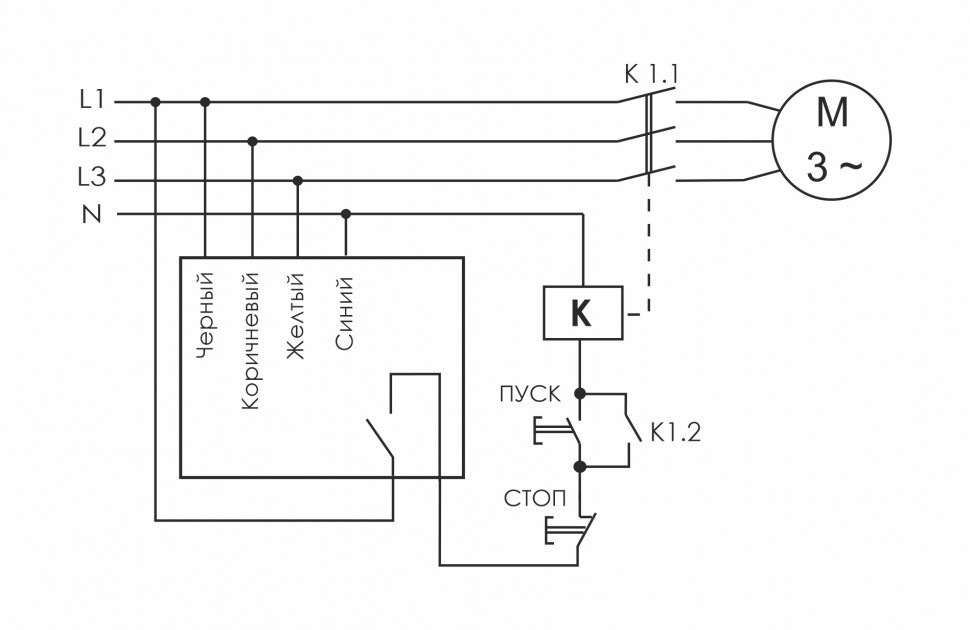

Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в асимметрии напряжения случае происходит с задержкой 3-5 с. В случаях отсутствия напряжения хотя бы одной из фаз и обрыва нулевого провода изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.
