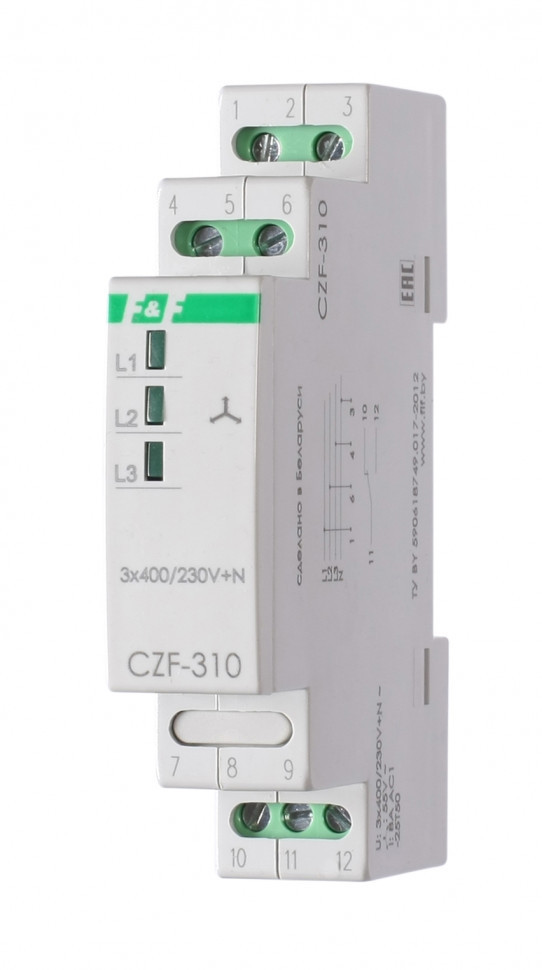

Реле контроля наличия, асимметрии фаз CZF-310

Технические характеристики

Артикул EA04.001.005 Код ETIM EC001441 Напряжение питания, В/Гц 3x400/230+N / 50 Максимальнай коммутируемый ток, А 8 AС-1 / 250В Максимальная мощность нагрузки см. табл. 1 РЭ Максимальный ток катушки контактора, А 2 Контакт 1NO/NC Индикация светодиод в каждой фазе Асимметрия напряжения, В 55 Напряжение отключения при падении напряжения в фазах, В 160 Задержка отключения, с - при асимметрии 3...5 - при падении напряжения 3...5 - при обрыве фазы 0,1 Гистерезис, В 5 Потребляемая мощность, не более, Вт 1,6 Диапазон рабочих температур,°С -25...+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 1S Масса, г 70 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

Асимметрия 55 В, минимальное напряжение 160 В, задержка отключения 3-5 с, контакт 1NO/NC, контакты реле позволяют выдавать информацию об аварийном отключении

Назначение
Реле контроля фаз CZF-310 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия напряжения хотя бы в одной из фаз.
2. Асимметрии напряжения.
3. Снижения напряжения менее 160 В.
4. Обрыва нулевого провода.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Особенности
1. Контроль наличия фаз.
2. Контроль асимметрии между фазами.
3. Контроль ниж
