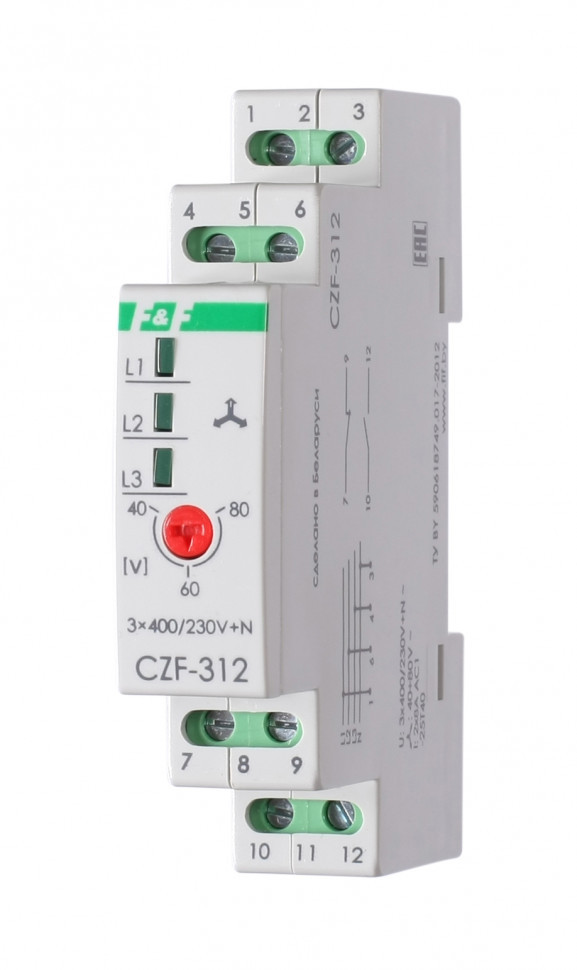

Реле контроля наличия, асимметрии фаз CZF-312

Технические характеристики

Артикул EA04.001.007 Код ETIM EC001441 Напряжение питания, В / Гц 3x230+N / 50 Максимальный коммутируемый ток, А 2х8 AС-1 Максимальная мощность нагрузки см. табл. 1 РЭ Максимальный ток катушки контактора, А 2 AC-15 Контакт 1NO, 1NC Индикация светодиод для каждой фазы Асимметрия напряжения, В 40-80 Напряжение отключения при падении напряжения в фазах, В 160 Задержка отключения, с -при асимметрии 0,3 -при падении напряжения 0,3 -при обрыве фазы 0,1 Гистерезис, В 5 Потребляемая мощность, не более, Вт 1 Диапазон рабочих температур, °С -25...+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 1S Масса, г 70 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,4

Отличительные особенности:

Асимметрия регулируемая 40-80 В, минимальное напряжение 160 В, задержка отключения 0,3 с, контакт 1NO, 1NC.

Назначение
Реле контроля фаз CZF-312 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия напряжения хотя бы в одной из фаз.
2. Асимметрии напряжения.
3. Снижения напряжения менее 160 В.
4. Обрыва нулевого провода.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Принцип работы

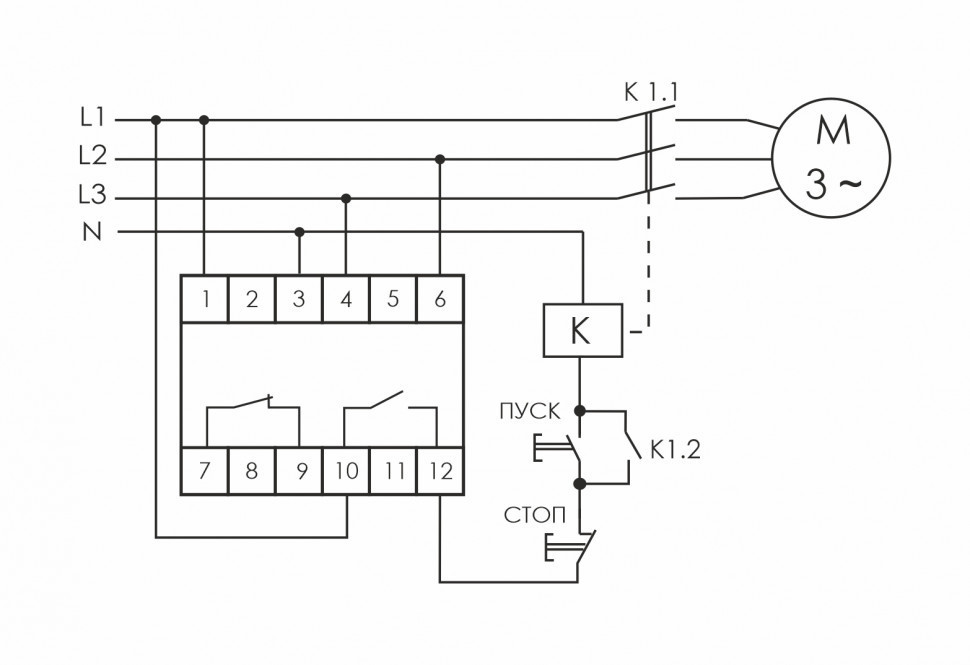

Если напряжение в пределах нормы, контакты исполнительного реле 10-12 замкнуты и на катушку ко
