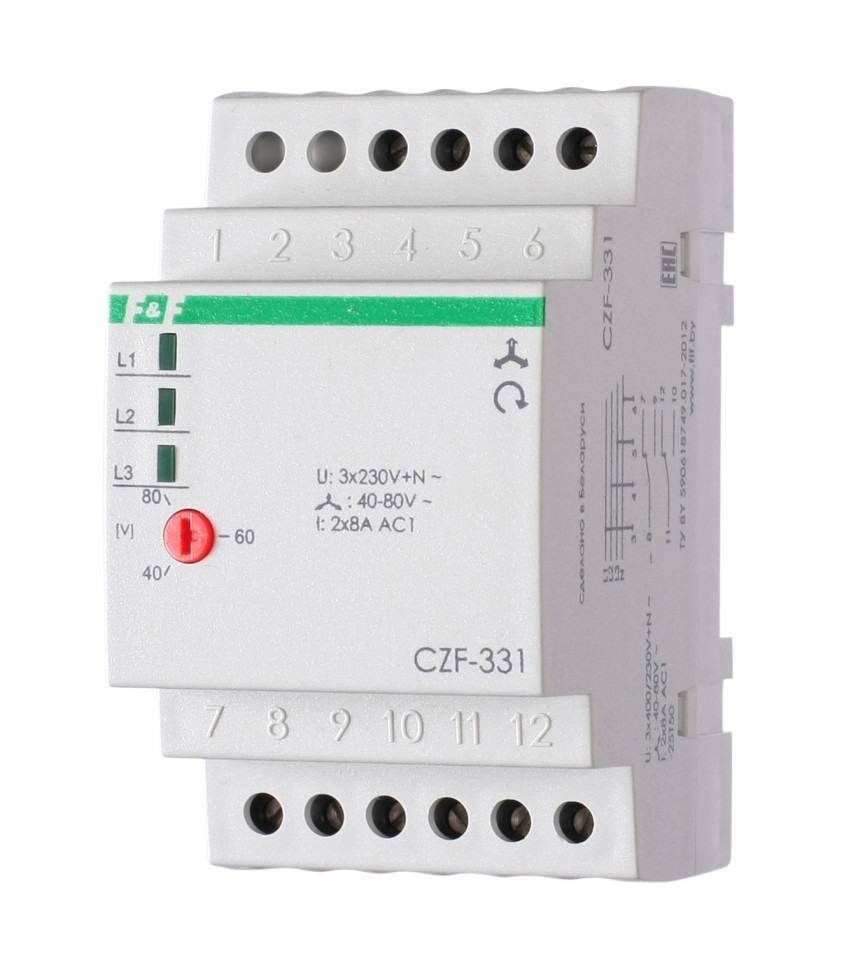

Реле контроля наличия, асимметрии фаз CZF-331

Технические характеристики

Артикул EA04.001.008 Код ETIM EC001441 Напряжение питания, В / Гц 3x230+N / 50 Максимальный коммутируемый ток, А 2х8 AС-1 / 250 В Максимальная мощность нагрузки см. табл. 1 Максимальный ток катушки контактора, А 2 Контакт 2NO/NC Индикация 3 светодиода Асимметрия напряжения, В 40-80 Напряжение отключения при падении напряжения, В 160 Задержка отключения, с -при асимметрии 3...5 -при падении напряжения 3...5 -при обрыве фазы 0,1 Гистерезис, В 5 Потребляемая мощность, не более, Вт 1,6 Диапазон рабочих температур,°С -25...+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 52х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 3S Масса, г 150 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,5

Отличительные особенности:

Асимметрия регулируемая 40-80 В, минимальное напряжение 160 В, задержка отключения 3-5 с, контакт 2NO/NC.

Назначение
Реле контроля фаз CZF-331 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Снижения напряжения менее 160 В.
4. Обрыва нулевого провода.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Особенности
1. Контроль наличия фаз.
2. Контроль асимметрии между фазами.
3. Контроль нижнего
