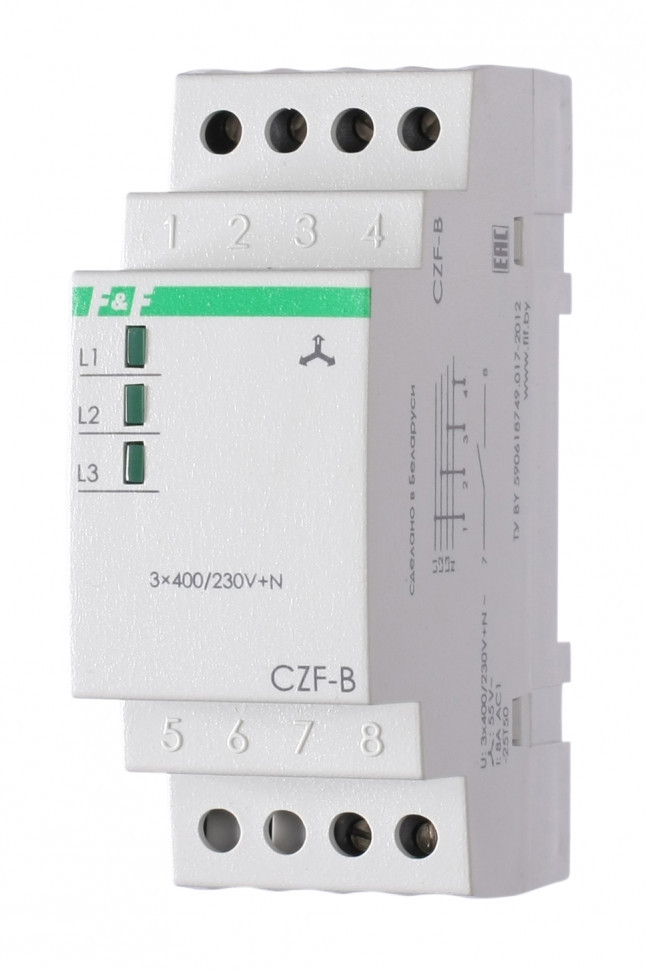

Реле контроля наличия, асимметрии фаз CZF-B

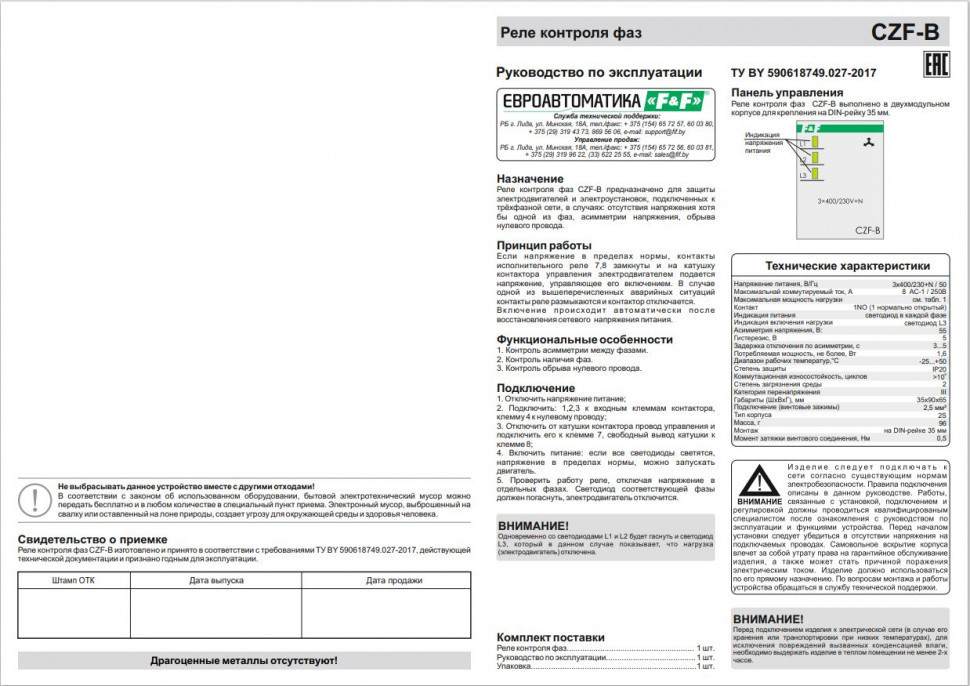

Технические характеристики

Артикул EA04.001.002 Код ETIM EC001441 Напряжение питания, В/Гц 3х400/230+N / 50 Максимальный коммутируемый ток, А 8 АС-1 / 250 В Максимальная мощность нагрузки См. табл.1 в РЭ Контакт 1NO Индикация питания светодиод в каждой фазе Индикация включения нагрузки светодиод L3 Асимметрия напряжения, В 55 Гистерезис, В 5 Задержка отключения по асимметрии, с 3…5 Потребляемая мощность, Вт 1,6 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 35х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 2S Монтаж на DIN-рейку

Отличительные особенности:

Асимметрия 55 В, задержка отключения 3-5 с, контакт 1NO.

Назначение
Реле контроля фаз CZF-B предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: отсутствия напряжения хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Особенности
1. Контроль асимметрии между фазами.
2. Контроль наличия фаз.
3. Контроль обрыва нулевого провода.

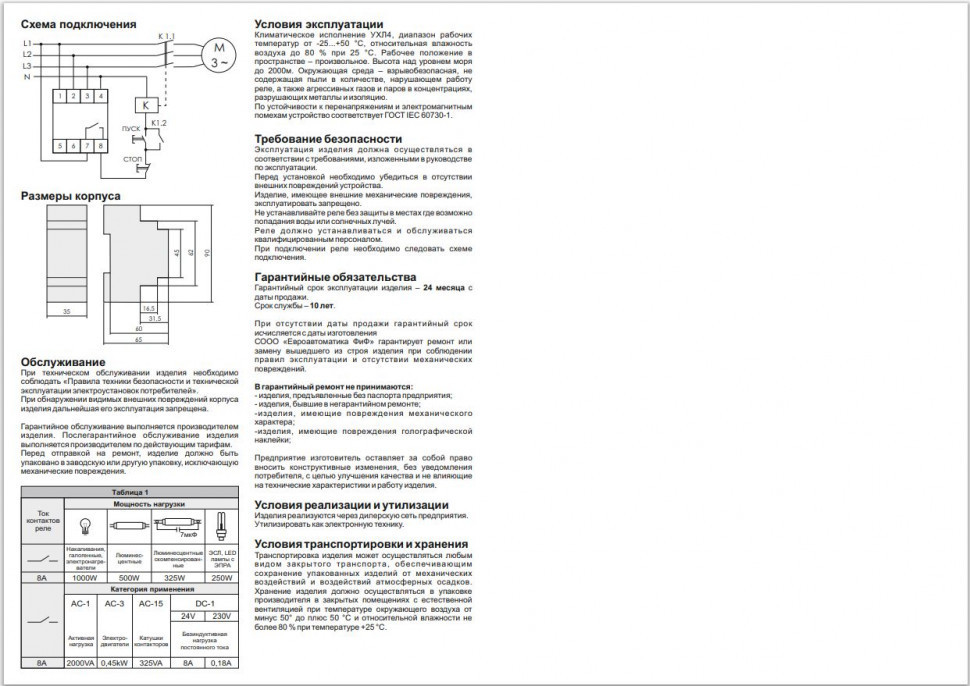

Принцип работы

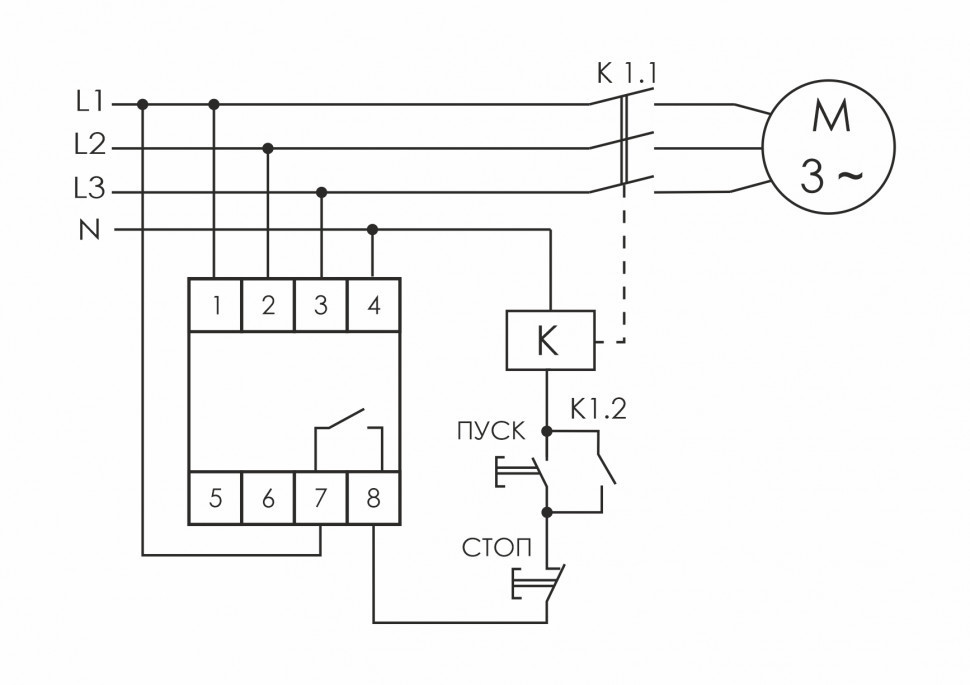

Если напряжение в пределах нормы, контакты исполнительного реле 7, 8 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
